带背景消除的漫反射光电开关

OJ5068

OJH-FPKG/FO/0,15M/US

带背景消除的漫反射光电开关

OJ5068

OJH-FPKG/FO/0,15M/US

  • 特别紧凑的外科,用于机器人、装配和处理技术
  • 精确的几何背景抑制
  • 使用可见红光,可轻松对准
  • 灵敏度和输出功能的直观设定
  • 压入安装基座方式的简便安装
  • ce
  • ukca
  • cul
产品特征
光线种类 红光
外壳 矩形的
应用
特殊的性能 镀金触点; 背景消隐
功能原理 漫反射光电开关
电气数据
工作电压 [V] 10...30 DC
电流损耗 [mA] 25
防护等级 III
反相保护
光线种类 红光
波长 [nm] 660
输出
电气设计 PNP
输出功能 亮通和暗通模式; (可选)
开关量输出DC电压降最大值 [V] 2.5
开关量输出DC的持续电流负载 [mA] 200
开关频率DC [Hz] 1000
短路保护
短路保护类型 脉冲
过载保护
监控范围
检测距离 [mm] 15...400; (白纸 200 x 200 mm 90 %反射)
检测距离可设
光斑直径最大值 [mm] 18
光点尺寸参考 检测距离
背景消隐可用
工作条件
环境温度 [°C] -25...60
外壳防护等级 IP 67
认证/测试
EMC电磁兼容
EN 60947-5-2
MTTF [年] 556
机械技术数据
重量 [g] 49.9
外壳 矩形的
尺寸 [mm] 35 x 24 x 11
原材料 外壳: ABS; 固定夹具: 模压铸锌; LED窗口: SEPS; 按钮: SEPS
透镜材料
PMMA
透镜校准 前面的镜组
显示器/操作件
显示
开关状态 1 x LED, 黄色
操作 1 x LED, 绿色
电子锁
附件

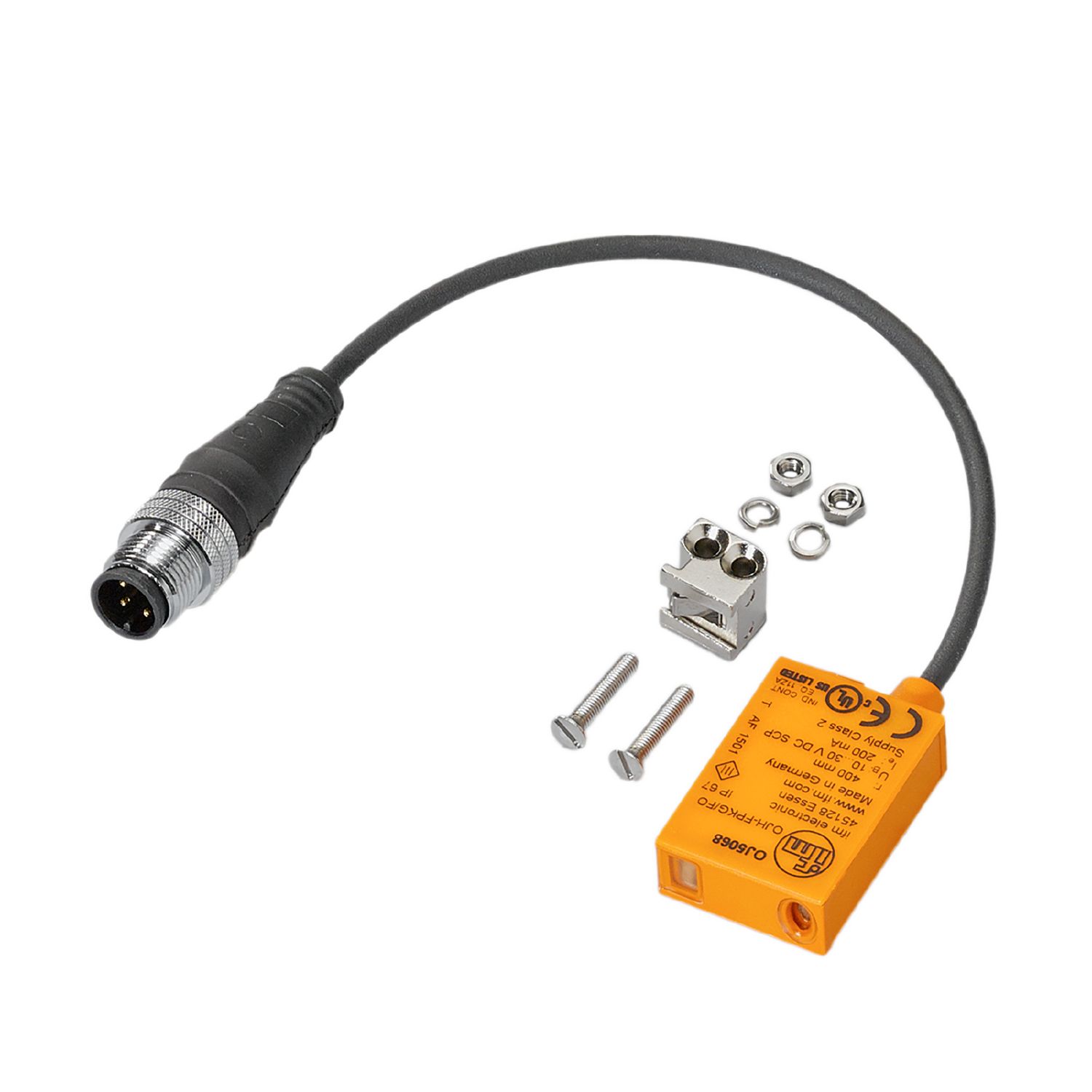

供货范围
夹子: 1, E20964
螺丝钉: 2 x M3 x 16
弹簧垫圈: 2
螺母: 2
注释
注释
按照cULus工作电压"电源级2"
包装单位 1 件
电气连接
接口 电缆: 0.15 m, PUR
接口 接插件: 1 x M12; 译码: A; 成型体: PUR; 锁定: 黄铜; 触头: 镀金的
图表
a: 传感器
b: 目标
c: 背景
x: 距离传感器/目标物 [mm]
y: 最小的距离物体/背景 [mm]
精确度曲线
x: 距离传感器/目标物 [mm]
y: 最小的距离物体/背景 [mm]
1 = 目标 黑色(6 %反射) , 白色背景(90 %反射率)
2 = 目标 灰色(18 %反射) , 白色背景(90 %反射率)
3 = 目标 白色(90 %反射) , 白色背景(90 %反射率)
