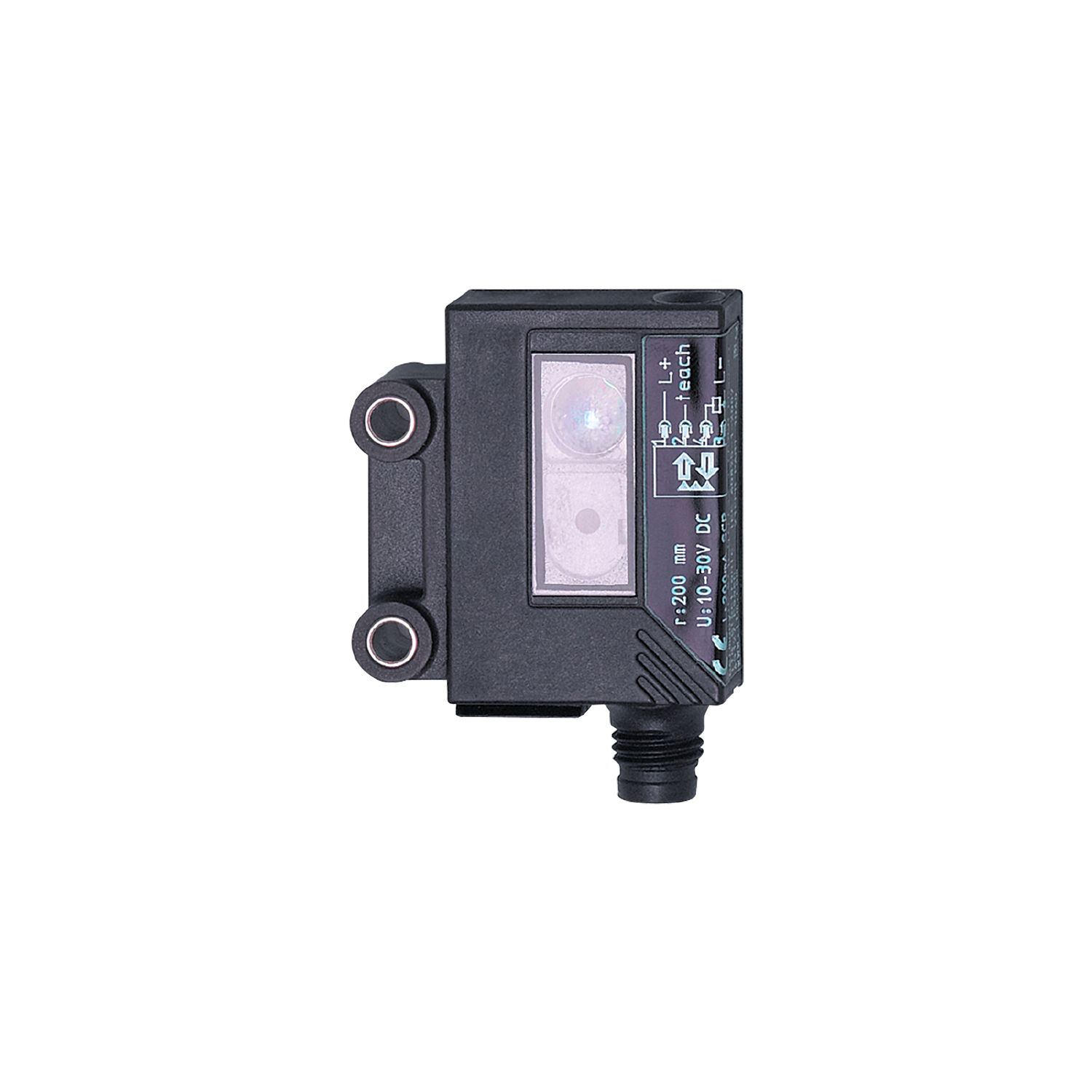

激光漫反射光电开关
OJ5152
OJHLFPKG/FO/AS
激光漫反射光电开关
OJ5152
OJHLFPKG/FO/AS
- 可靠检测很小物体
- 特别紧凑的外科，用于机器人、装配和处理技术
- 精确的几何背景抑制
- 使用可见激光光点，可轻松对准
- 灵敏度和输出功能的直观设定
产品特征
| 光线种类 | 红光 |
|---|---|
| 激光防护等级 | 1 |
| 外壳 | 矩形的 |
应用
| 特殊的性能 | 背景消隐 |
|---|---|
| 功能原理 | 漫反射光电开关 |
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | 13 |
| 防护等级 | III |
| 反相保护 | 有 |
| 光线种类 | 红光 |
| 波长 [nm] | 650 |
| 使用寿命 [h] | 50000 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 亮通和暗通模式; (可选) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 200 |
| 开关频率DC [Hz] | 1000 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 检测距离 [mm] | 15...200; (白纸 200 x 200 mm 90 %反射) |
|---|---|
| 检测距离可设 | 有 |
| 最小的可识别物体直径 [mm] | 2 |
| 光斑宽度最大值 [mm] | 2 |
| 光斑高度最大值 [mm] | 1 |
| 背景消隐可用 | 有 |
工作条件
| 环境温度 [°C] | -10...60 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 激光防护等级 | 1 | ||||||||||
| 激光保护注意事项 |
|
||||||||||
| MTTF [年] | 501 |
机械技术数据
| 重量 [g] | 28.6 | |
|---|---|---|
| 外壳 | 矩形的 | |
| 尺寸 [mm] | 35 x 24 x 11 | |
| 原材料 | 外壳: ABS; LED窗口: SEPS; 按钮: SEPS | |
| 透镜材料 |
|
|
| 透镜校准 | 前面的镜组 |
显示器/操作件
| 显示 |
|
||||
|---|---|---|---|---|---|
| 电子锁 | 有 |
附件
| 供货范围 |
|
|---|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 接插件: 1 x M8; 译码: A |
|---|
图表
|
|
|
|---|
|
精确度曲线
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — OJ5152-04 — 13.04.2023 —
OJ5152 –
OJHLFPKG/FO/AS
- 1
- 按钮
- 上面透镜的接收装置
- 下面透镜的发射装置
电气连接
接插件: 1 x M8; 译码: A
接口
- 2
- Teach
