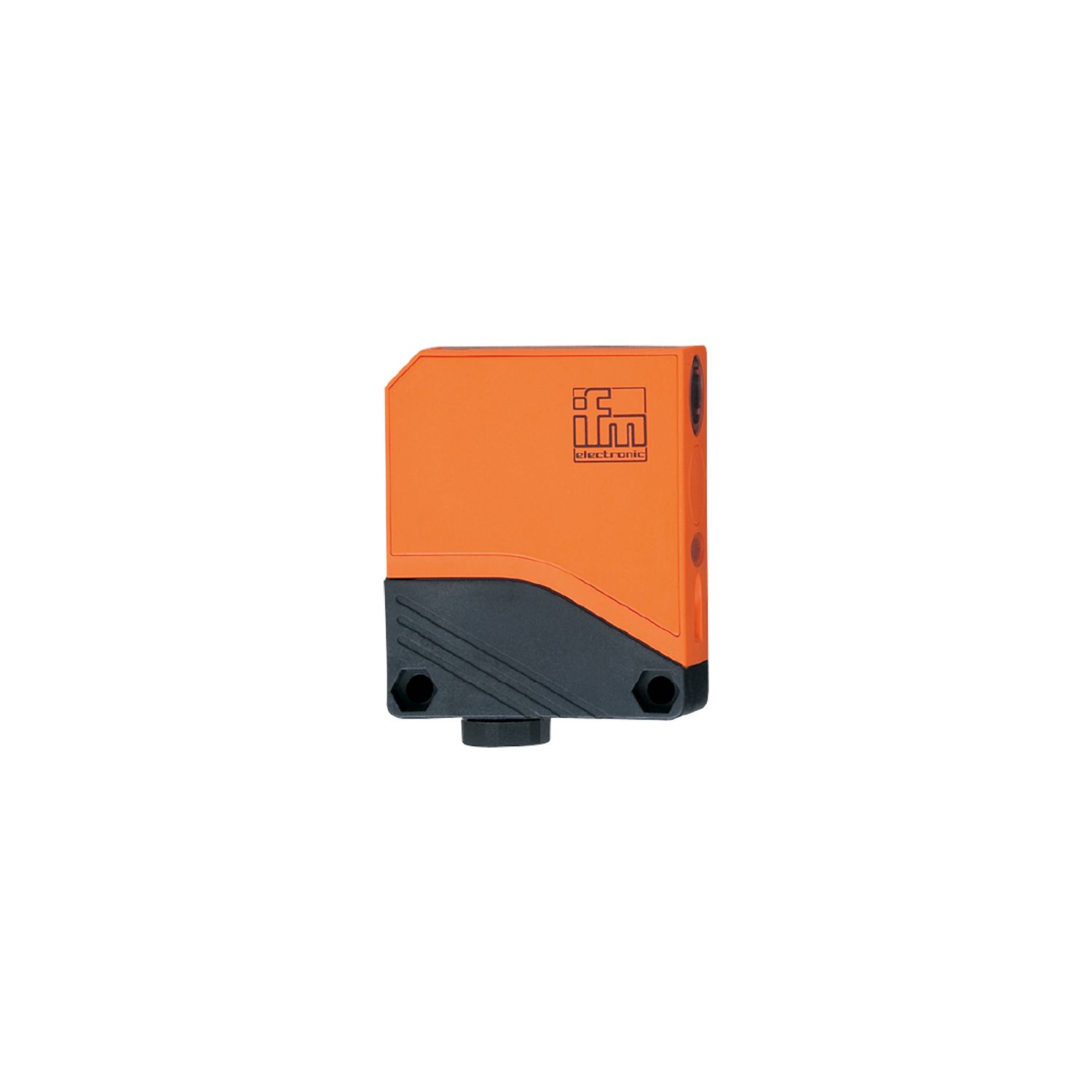

对射式光电开关接收装置
OL0007
OLE-FKOA
对射式光电开关接收装置
OL0007
OLE-FKOA
- 极长量程
- 直观的灵敏度设定
- 可编程亮通/暗通模式
- 坚固的外壳，适用于严苛的工业环境
- 用于检查运行、开关状态和功能的 LED 显示
产品特征
| 光线种类 | 红外线 |
|---|---|
| 外壳 | 矩形的 |
应用
| 功能原理 | 对射式光电开关 |
|---|
电气数据
| 频率AC [Hz] | 47...63 |
|---|---|
| 工作电压 [V] | 20...250 AC/DC |
| 消耗功率最大值 [VA] | 4 |
| 防护等级 | II |
| 反相保护 | 否 |
| 光线种类 | 红外线 |
| 波长 [nm] | 880 |
输出
| 电气设计 | 继电器 |
|---|---|
| 输出功能 | 亮通和暗通模式; (可选) |
| 继电器接口容量 | 250 V AC / 3 A / 950 VA, 125 V DC / 5 A / 120 W |
| 开关频率AC [Hz] | 10 |
| 开关频率DC [Hz] | 10 |
| 短路保护 | 否 |
| 过载保护 | 否 |
监控范围
| 发射器/接收器 | 接收装置 |
|---|---|
| 检测距离 [m] | < 25 |
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||
|---|---|---|---|---|---|
| MTTF [年] | 233 |
机械技术数据
| 重量 [g] | 166.5 | |
|---|---|---|
| 外壳 | 矩形的 | |
| 尺寸 [mm] | 75 x 27 x 62 | |
| 原材料 | PA; PBT | |
| 透镜材料 |
|
|
| 透镜校准 | 侧面的镜组 |
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 接线端子: ...1.5 mm²; 电缆护套: Ø 4.5...10 mm; 电缆插接式接头: M16 X 1.5 |
|---|
图表
|
过量增益图
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — OL0007-00 — 13.04.2023 —
OL0007 –
OLE-FKOA
- 1
- 按钮
电气连接
接线端子: ...1.5 mm²; 电缆护套: Ø 4.5...10 mm; 电缆插接式接头: M16 X 1.5
