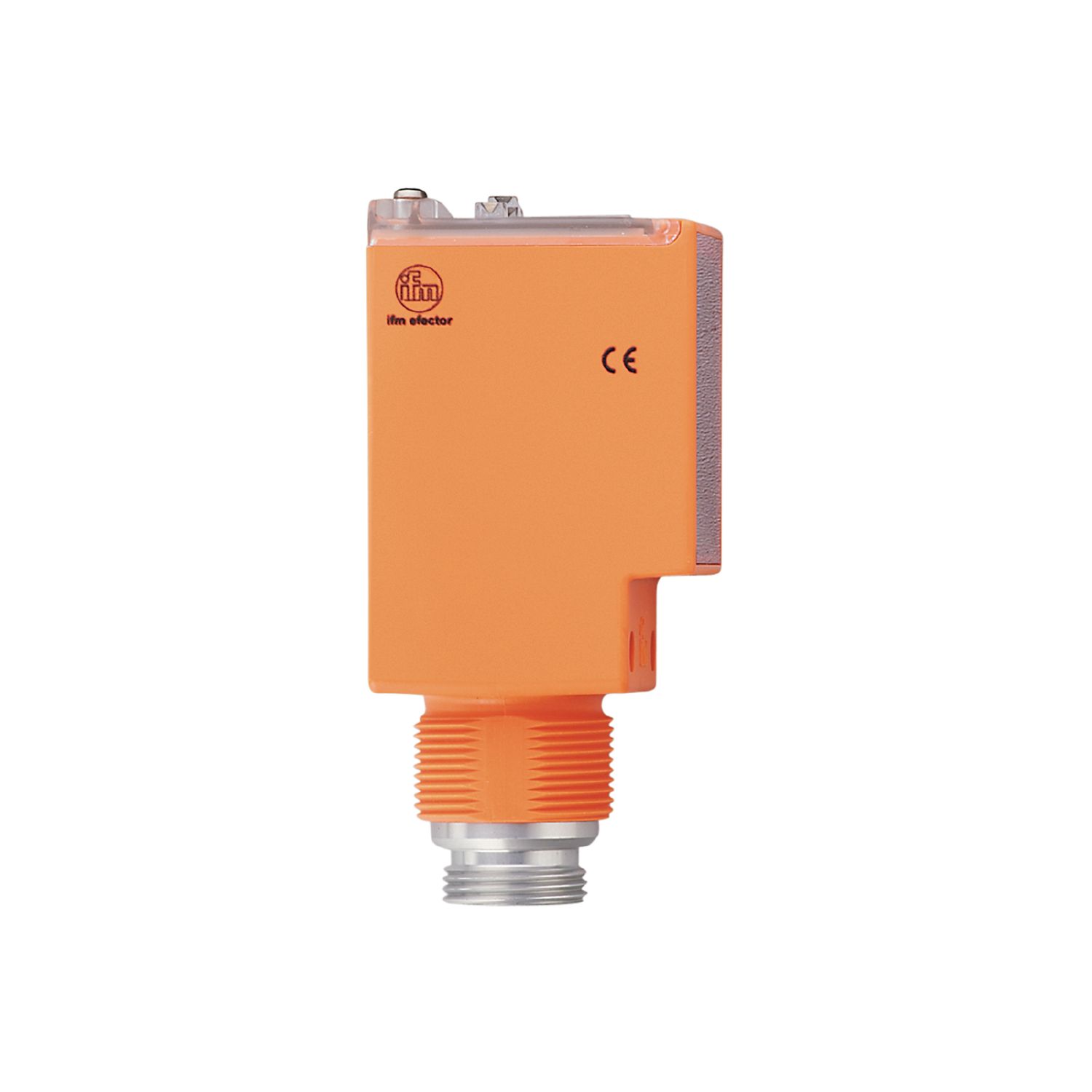

镜面反射光电开关
OM0009
OMP-FKOW/T/LS-500
镜面反射光电开关
OM0009
OMP-FKOW/T/LS-500
- 极长量程
- 通过按钮可编程的亮通/暗通模式
- 带有结合的 AC/DC 输出和继电器输出
- 用于检查运行、开关状态和功能的 LED 显示
- 坚固的外壳，适用于严苛的工业环境
产品特征
| 光线种类 | 红光 |
|---|---|
| 外壳 | 矩形的 |
应用
| 特殊的性能 | 偏振滤光镜 |
|---|---|
| 功能原理 | 镜面反射光电开关 |
电气数据
| 频率AC [Hz] | 47...63 |
|---|---|
| 工作电压 [V] | 24...240 AC/DC |
| 消耗功率最大值 [VA] | 6 |
| 防护等级 | II |
| 光线种类 | 红光 |
| 波长 [nm] | 660 |
| 使用寿命 [h] | 100000 |
| 使用寿命参考温度 [°C] | 25 |
输出
| 电气设计 | 继电器 |
|---|---|
| 输出功能 | 亮通和暗通模式; (可选) |
| 继电器接口容量 | 3A / 250 V AC |
| 开关频率AC [Hz] | 10 |
| 开关频率DC [Hz] | 10 |
| 短路保护 | 否 |
| 时间功能 [s] | 0 / 1 / 5 / 10 / 14 |
监控范围
| 棱镜反射镜的检测距离 [m] | 13.5; (棱镜反射镜 Ø 80 E20005) |
|---|---|
| 偏振滤光镜 | 有 |
反应时间
| 反应时间 [s] | < 10 |
|---|
工作条件
| 环境温度 [°C] | -25...40 |
|---|---|
| 外壳防护等级 | IP 67 |
机械技术数据
| 重量 [g] | 198.5 | |
|---|---|---|
| 外壳 | 矩形的 | |
| 尺寸 [mm] | 73 x 45 x 49 | |
| 原材料 | ABS 增强型玻璃纤维 | |
| 透镜材料 |
|
|
| 透镜校准 | 侧面的镜组 |
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 接插件: 1 x 7/8"; 译码: A; 锁定: 铝, 无色的铝阳极氧化处理的 |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — OM0009-01 — 20.09.2010 —
OM0009 –
OMP-FKOW/T/LS-500
- 下面透镜的接收装置
- 上面透镜的发射装置
电气连接
接插件: 1 x 7/8"; 译码: A; 锁定: 铝, 无色的铝阳极氧化处理的
