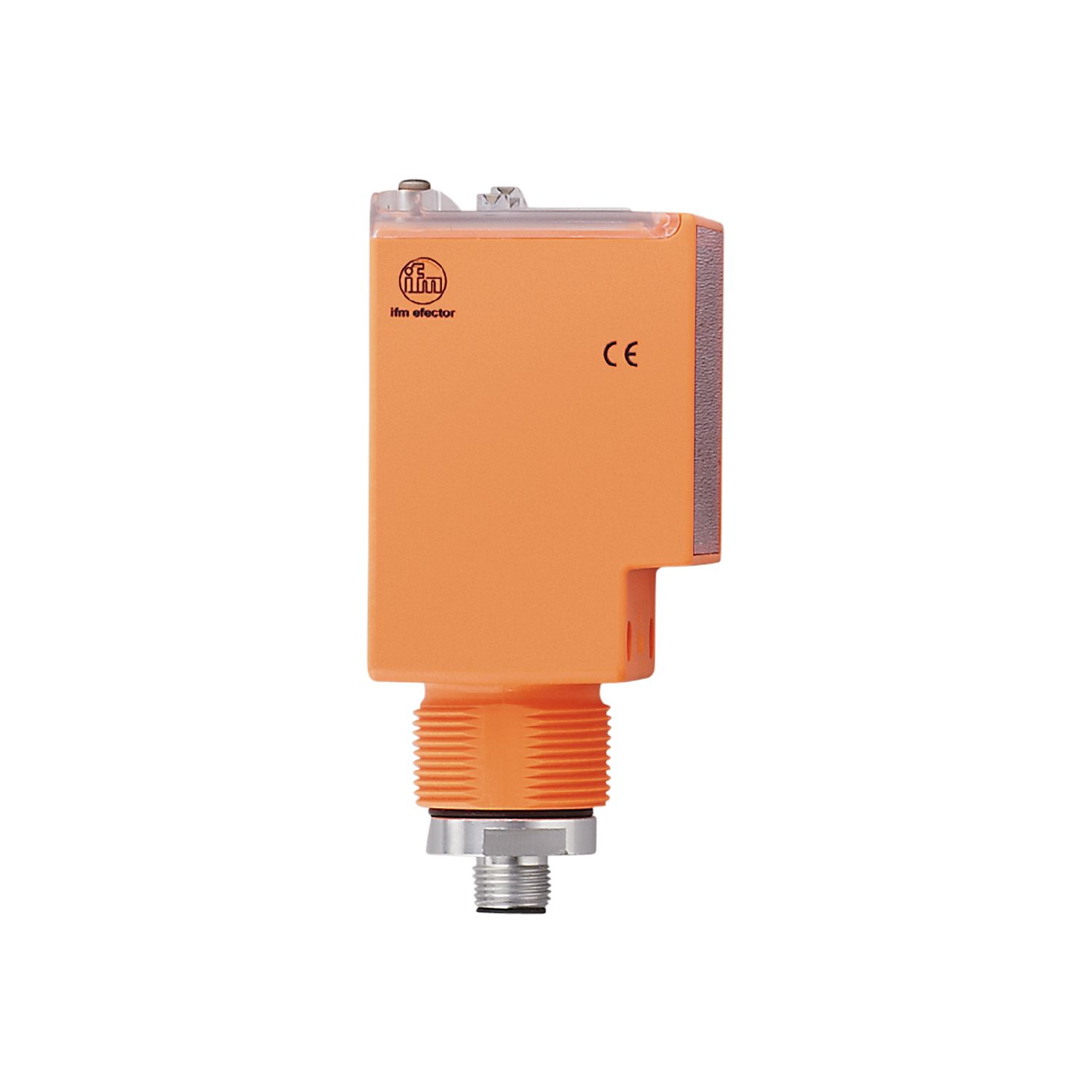

OM5004

漫反射光电开关

OM5004

OMT-FCKG/US-100

漫反射光电开关

OM5004

OMT-FCKG/US-100

量程极长
通过按钮可编程的亮通/暗通模式
通过电位器对灵敏度进行直观设定
坚固的外壳，适用于严苛的工业环境
用于检查运行、开关状态和功能的 LED 显示

产品特征

光线种类	红外线
外壳	矩形的

应用

功能原理	漫反射光电开关

电气数据

工作电压 [V]	10...30 DC
电流损耗 [mA]	< 80
防护等级	II
反相保护	有
光线种类	红外线
波长 [nm]	880
使用寿命 [h]	50000
使用寿命参考温度 [°C]	25

输出

电气设计	PNP/NPN
输出功能	亮通和暗通模式; (可选)
开关量输出DC电压降最大值 [V]	2
功能检查输出电压降最大值 [V]	2
用于功能监控输出的当前负载最大值 [mA]	100
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	500
短路保护	有
短路保护类型	脉冲
过载保护	有

监控范围

检测距离 [mm]	< 3500
检测距离可设	有

反应时间

反应时间 [s]	< 1

工作条件

环境温度 [°C]	-25...40
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

IEC 1000-4-2/3/4/5/6

机械技术数据

重量 [g]

190

外壳

矩形的

尺寸 [mm]

73 x 45 x 49

原材料

ABS 增强型玻璃纤维

透镜材料

PMMA

透镜校准

侧面的镜组

显示器/操作件

显示

开关状态	1 x LED, 黄色
操作	1 x LED, 绿色
功能	1 x LED, 红色

注释

说明	該產品即將/已停產
包装单位	1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 锁定: 铝, 无色的铝阳极氧化处理的

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — OM5004-00 — 06.03.2003 —
