轮廓传感器

OPD101

OPDLFPKG

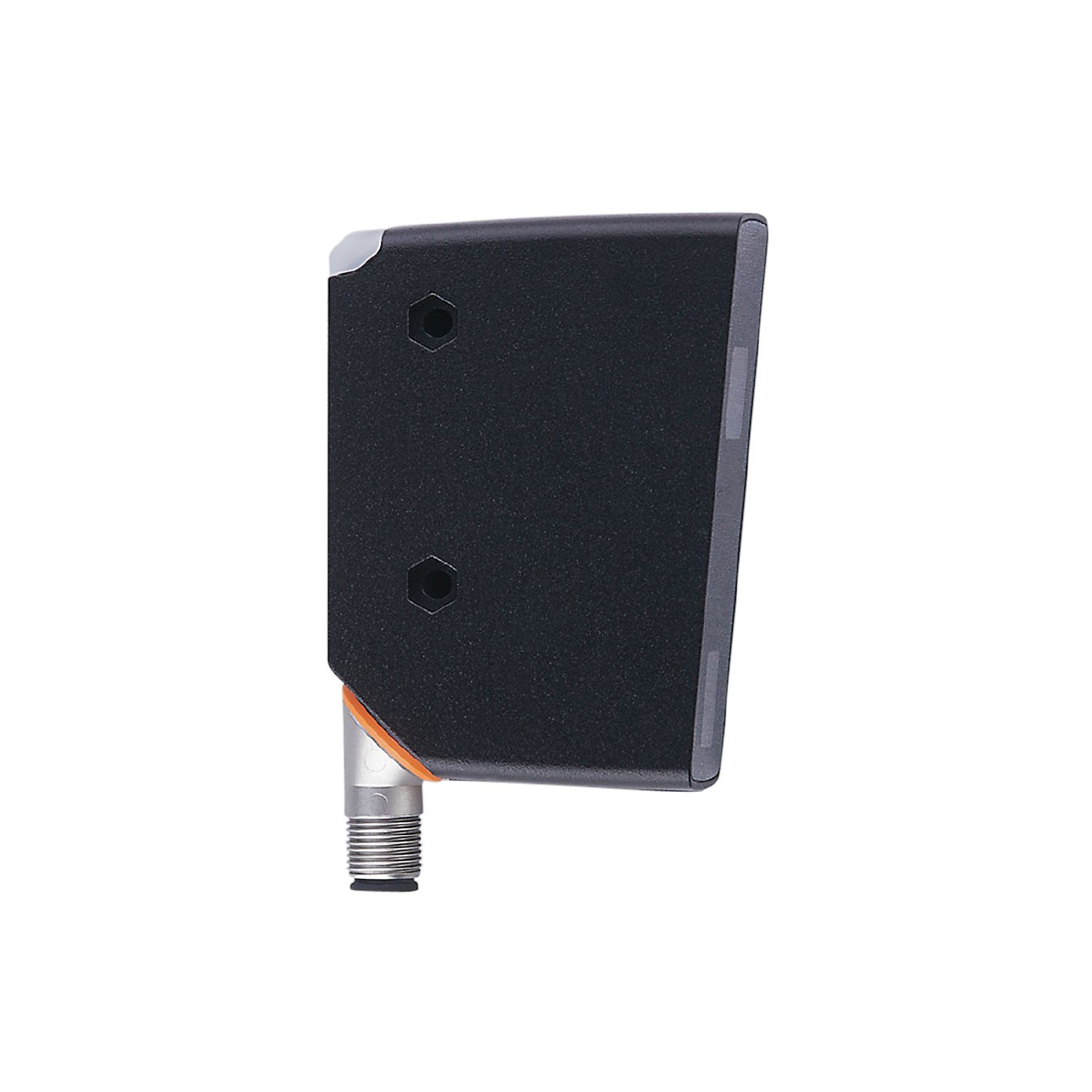

轮廓传感器 OPD101
轮廓传感器 OPD101
轮廓传感器 OPD101
轮廓传感器 OPD101
轮廓传感器 OPD101
轮廓传感器 OPD101

轮廓传感器

OPD101

OPDLFPKG

  • 在线质量控制检查确保正确装配零件
  • 无需软件的快速设置
  • 不受颜色影响，且对外部光照不敏感，应用非常广泛
  • 由软件支持的故障分析，带有轮廓可视化功能和测量值
  • 多达10个可选的轮廓， 可实现更高的灵活性
PDF 技术资料
  • ce
  • ukca
  • cul
  • iolink
产品特征
光线种类 红光
激光防护等级 1
电气数据
工作电压 [V] 10...30 DC; (符合cULus - Class 2标准)
电流损耗 [mA] < 200; (10 V)
防护等级 III
反相保护 有
开机延迟时间 [s] 2
光线种类 红光
波长 [nm] 650
总的输入/输出
输入和输出总数 数字输入数: 1; 数字输出数量: 2
输入
触发器 外部的
数字输入数 1
输出
电气设计 PNP/NPN; (可设定参数)
数字输出数量 2
输出功能 2 x 常开/常闭; (可设定参数)
每个输出最大电流负载 [mA] 100
短路保护类型 脉冲
过载保护 有
测量/设定范围
测量距离（Z方向） [mm] 150...300
最小测量距离处的测量范围宽度（X方向） [mm] 45; (距离 = 150mm)
最大测量距离处的测量范围宽度（X方向） [mm] 90; (距离 = 300mm)
测量频率 [Hz] 5
精度/偏差
测量值分辨率
Z方向 200 µm
X方向 250 µm
精确度
Z方向 ± 500 µm
X方向 ± 500 µm
白色背景（90 %反射率）
软件/编程
可保存的轮廓数量 10
感兴趣区域的数量 2
接口
通信接口 IO-Link
传递类型 COM3 (230,4 kBaud)
IO-Link revision 1.1
SDCI标准 IEC 61131-9
外形 Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO模式 有
必需的mater port type A
处理周期最小值 [ms] 2.3
IO-Link过程数据（周期性）
功能 位长
过程值 16
设备状态 4
二进制开关信息 1
IO-Link功能（非周期性） 运行小时数计数器; 触发事件数量; ROI设置
支持的DeviceID
运行方式 DeviceID
默认 1260
注释
更多信息请参见“下载”中的IODD PDF文件
工作条件
环境温度 [°C] -10...55
存储温度 [°C] -40...60
外壳防护等级 IP 65
外部光线抵抗力最大值 [klx] 20
认证/测试
EMC电磁兼容
EN 60947-5-2
激光防护等级 1
激光保护注意事项
注意: 激光
激光等级: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月.
MTTF [年] 155
UL认证
Ta -10...55 °C
Enclosure type Type 1
电源 Class 2
文件数量UL E174191
机械技术数据
重量 [g] 534.5
尺寸 [mm] 88 x 65 x 28.5
原材料 外壳: 模压铸锌; PPSU; ABS; PMMA; PBT / PC; EPDM; 前面透镜: PMMA
显示器/操作件
显示
开关状态 1 x LED, 黄色
显示操作 1 x LED, 绿色
彩色显示
注释
包装单位 1 件
电气连接

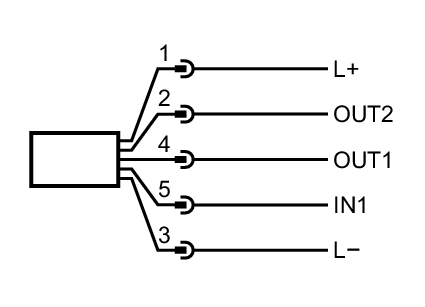

接口 接插件: 1 x M12; 译码: A
图表

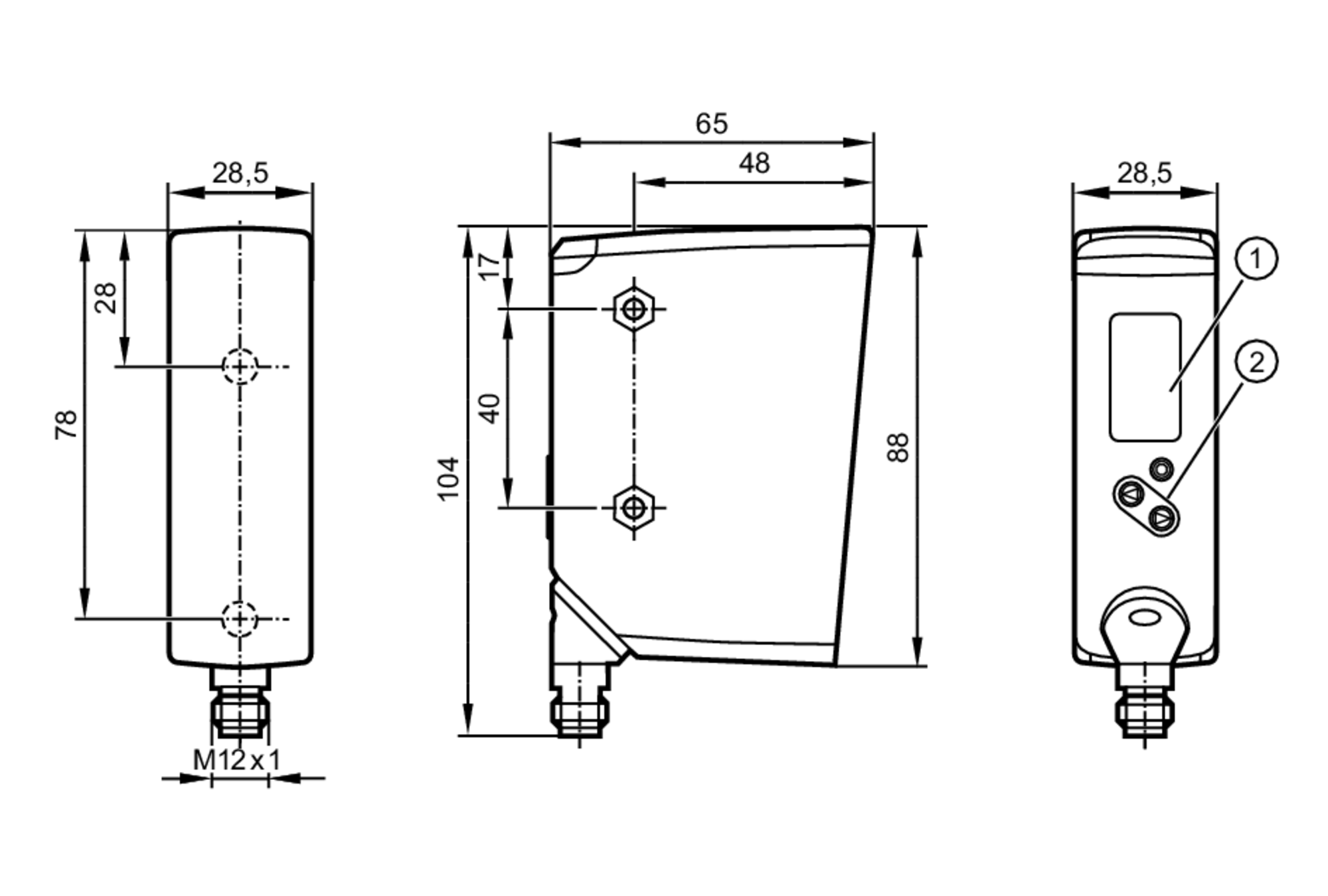

1 X方向
2 Z方向
3 激光束孔
4 接收装置
其他数据
光线
测量距离（Z方向） 光线
150 mm 50 x 1 mm
300 mm 100 x 1 mm
数值用于
物体的外部光线 < 20 klx
恒定的环境条件 23 °C / 960 hPa
最小的启动时间(分钟) 10
