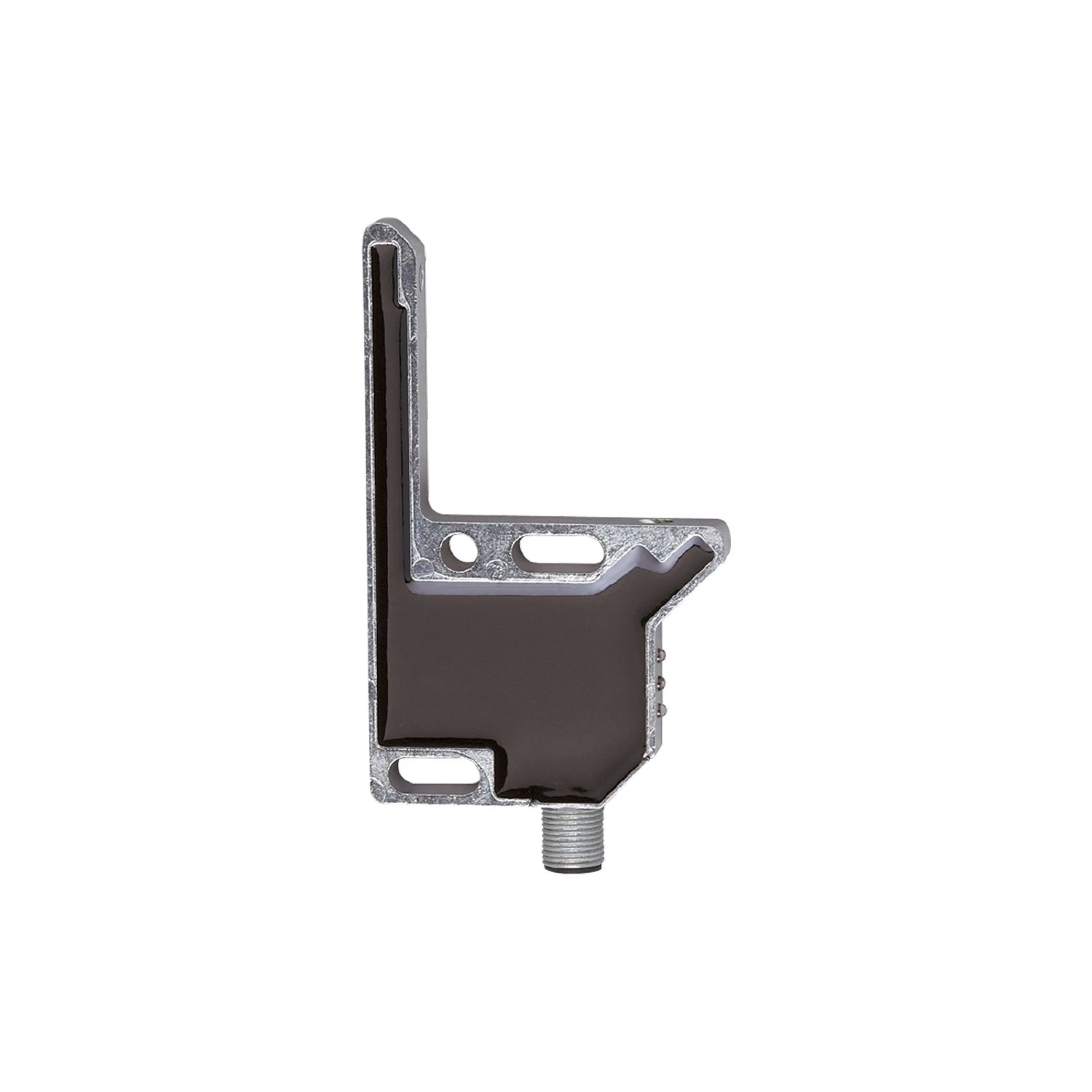

角型光电传感器
OPL204
OPL-DPKG/US
角型光电传感器
OPL204
OPL-DPKG/US
- 快速安装无须校准变送器和接收器
- 精密准确的光束穿过整叉宽度
- 金属外壳可减少变形
- 可通过旋转开关选择亮通/暗通模式
- 通过电位器对灵敏度进行直观设定
产品特征
| 光线种类 | 红光 |
|---|
应用
| 特殊的性能 | 功能监控输出 |
|---|
电气数据
| 工作电压 [V] | 10...35 DC; (符合cULus - Class 2标准) |
|---|---|
| 电流损耗 [mA] | < 45 |
| 防护等级 | III |
| 反相保护 | 有 |
| 光线种类 | 红光 |
| 波长 [nm] | 660 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 暗通模式 |
| 开关量输出DC电压降最大值 [V] | 2 |
| 功能监控输出 | 有 |
| 开关量输出DC的持续电流负载 [mA] | 200 |
| 开关频率DC [Hz] | 200 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
工作条件
| 环境温度 [°C] | -10...60 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| MTTF [年] | 919 |
机械技术数据
| 重量 [g] | 150 |
|---|---|
| 尺寸 [mm] | 65 x 10 x 106 |
| 侧面长度X [mm] | 54 |
| 侧面长度Y [mm] | 55 |
| 传感器宽度Z [mm] | 60.46 |
| 原材料 | 外壳: 模压铸锌; 透镜: 玻璃 |
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 接插件: 1 x M12; 译码: A |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — OPL204-00 — 25.02.2010 —
OPL204 –
OPL-DPKG/US
电气连接
接插件: 1 x M12; 译码: A
接口
- 2
- 功能监控输出
