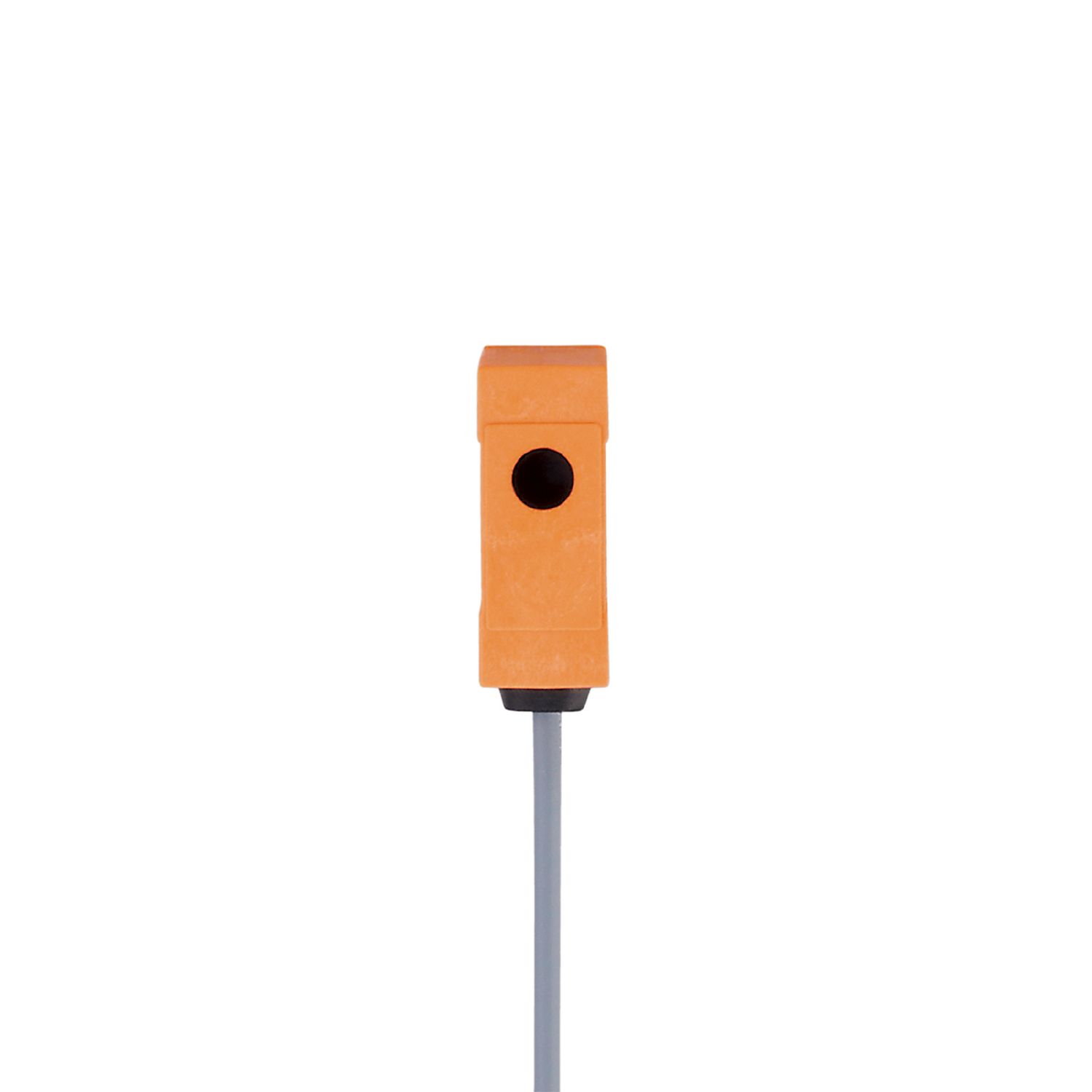

对射式光电开关发射装置
OR0003
ORS-V
对射式光电开关发射装置
OR0003
ORS-V
- 适合在空间受限情况下使用的特别紧凑外壳
- 极长量程
- 用于连接开关放大器
- 固定设定，可立刻做好使用准备
产品特征
| 光线种类 | 红外线 |
|---|---|
| 外壳 | 矩形的 |
应用
| 功能原理 | 对射式光电开关 |
|---|
电气数据
| 连接开关放大器 | 有 |
|---|---|
| 开关放大器 | 连接开关放大器 OV5012, OV0010 |
| 光线种类 | 红外线 |
| 波长 [nm] | 950 |
输出
| 短路保护 | 否 |
|---|---|
| 过载保护 | 否 |
监控范围
| 发射器/接收器 | 发射装置 |
|---|---|
| 检测距离 [m] | < 2 |
工作条件
| 环境温度 [°C] | -20...80 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| MTTF [年] | 57078 |
机械技术数据
| 重量 [g] | 59.5 |
|---|---|
| 外壳 | 矩形的 |
| 原材料 | PPO 改良的 |
| 透镜校准 | 侧面的镜组 |
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 电缆: 2 m; 1 x 0.14 mm² |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — OR0003-00 — 06.03.2003 —
OR0003 –
ORS-V
电气连接
电缆: 2 m; 1 x 0.14 mm²
接口
- 芯线颜色 :
- RD =
- 红色
- screen =
- 屏蔽
