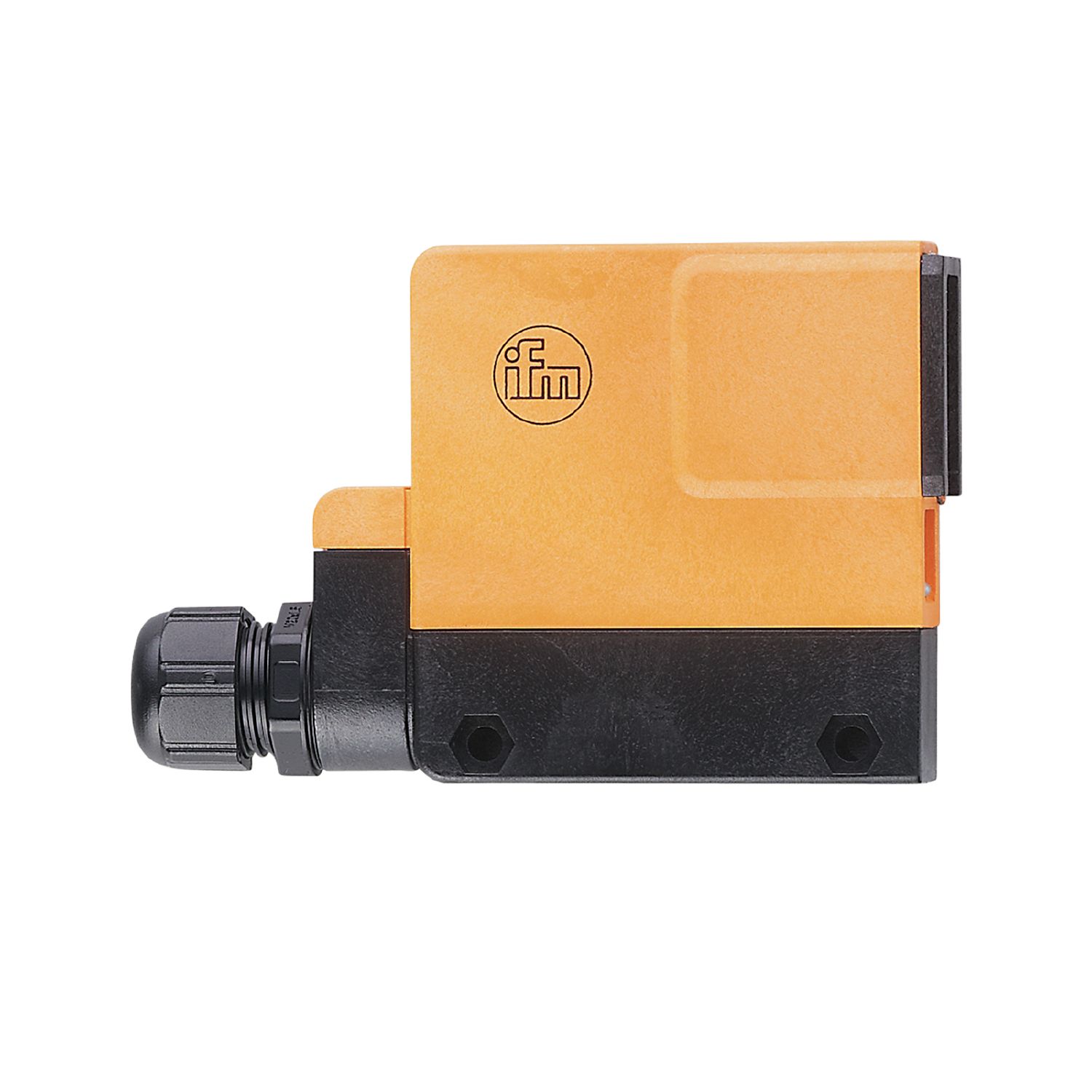

- OS0032
漫反射光电开关
OS0032
OSN-FBOA
漫反射光电开关
OS0032
OSN-FBOA
- 用于短量程
- 可编程亮通/暗通模式
- 交直流混合输出和两线技术
- 坚固的外壳，适用于严苛的工业环境
- 通过电位器对灵敏度进行直观设定
該產品即將/已停產
产品特征
| 光线种类 | 红外线 |
|---|---|
| 外壳 | 矩形的 |
应用
| 特殊的性能 | 小范围 |
|---|---|
| 功能原理 | 漫反射光电开关 |
电气数据
| 工作电压 [V] | 20...250 AC/DC |
|---|---|
| 防护等级 | II |
| 反相保护 | 否 |
| 光线种类 | 红外线 |
| 波长 [nm] | 880 |
输出
| 输出功能 | 亮通和暗通模式; (可选) |
|---|---|
| 开关量输出DC电压降最大值 [V] | 10.5 |
| 开关量输出AC电压降最大值 [V] | 10.5 |
| 最小的负载电流 [mA] | 15 |
| 漏电流最大值 [mA] | 6 |
| 开关量输出AC的持续电流负载 [mA] | 250; (350 (...50 °C)) |
| 开关量输出DC的持续电流负载 [mA] | 250; (350 (...50 °C)) |
| 开关量输出短暂的电流负载 [mA] | 2200; (10 ms / 0,5 Hz) |
| 开关频率AC [Hz] | 25 |
| 开关频率DC [Hz] | 25 |
| 短路保护 | 否 |
| 过载保护 | 否 |
监控范围
| 检测距离 [mm] | < 220; (白纸 200 x 200 mm) |
|---|---|
| 小范围 | 有 |
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 外壳防护等级 | IP 65 |
认证/测试
| EMC电磁兼容 |
|
||||
|---|---|---|---|---|---|
| MTTF [年] | 302 |
机械技术数据
| 重量 [g] | 262.6 | |
|---|---|---|
| 外壳 | 矩形的 | |
| 尺寸 [mm] | 80 x 28 x 95 | |
| 原材料 | PPO 改良的 | |
| 透镜材料 |
|
|
| 透镜校准 | 侧面的镜组 |
显示器/操作件
| 显示 |
|
|---|
电气连接
| 要求的保护 | 请根据IEC60127-2第一页中的指导标准，使用小型保险丝; ≤ 2 A; 快速行动 |
|---|
附件
| 供货范围 |
|
|---|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 接线端子: ...1.5 mm²; 电缆插接式接头: M20 X 1.5 |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — OS0032-00 — 21.10.2010 —
OS0032 –
OSN-FBOA
- 1
- 电位计灵敏度
- 上面透镜的接收装置
- 下面透镜的发射装置
电气连接
接线端子: ...1.5 mm²; 电缆插接式接头: M20 X 1.5
接口
- 注释 : 请根据IEC60127-2第一页中的指导标准，使用小型保险丝 ≤ 2 A 快速行动
