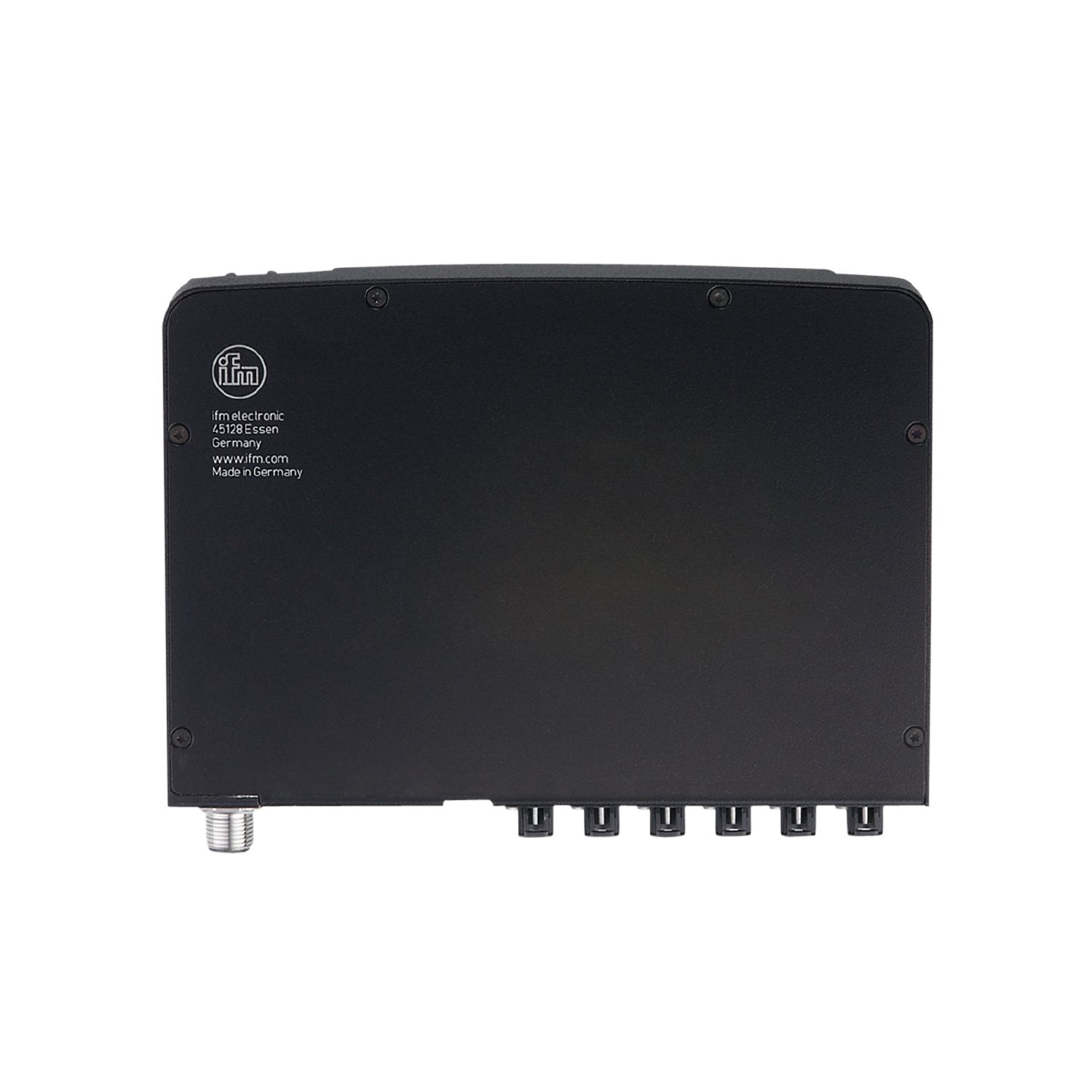

视频处理单元（VPU）

Name: OVP800
Brand: ifm
SKU: OVP800
Price: 12126.00 CNY

OVP800

OVPAA/RO/E0/E1/NJ TX2/4GB

视频处理单元（VPU）

OVP800

OVPAA/RO/E0/E1/NJ TX2/4GB

应用

应用	工业成像

电气数据

工作电压 [V]	19.2...28.8 DC
电流消耗最大值 [mA]	2710; (310 + (n x 800) n = 摄像头数)
消耗功率 [W]	33.2; (7,4 + n x ((FPS x 0,32) + 2,2); n = 摄像头数; FPS = 摄像头帧率)

接口

CAN接口数	1
以太网接口数	2
USB接口数	2

CAN

协议	自由协议

以太网

传输标准

1GBase-T

传输率

1000 MBit/s

协议

TCP/IP

出厂设置

IP地址: 192.168.0.69

子网络面具: 255.255.255.0 (Class C)

gateway IP addresse: 192.168.0.201

MAC address: 参见型号标示

传感器接口

传输标准

FPD-Link

连接件型号

HFM (Mini-FAKRA)

接口说明

最大摄像头数: 请参见操作使用说明书

USB

连接件型号	Mini-USB; 类型A
版本	2.0; 3.0

工作条件

环境温度 [°C]	-10...40
存储温度 [°C]	-40...85
外壳防护等级	IP 50

认证/测试

EMC电磁兼容

EN IEC 61000-6-4	干扰辐射 / 住宅、商业和轻工业环境
EN IEC 61000-6-2	抗扰度 / 工业环境

抗冲击

DIN EN 60068-2-27	50 g / (11 ms) 不重复
DIN EN 60068-2-27	40 g / (6 ms) 重复的

抗震

DIN EN 60068-2-6	2 g / (10...150 Hz)
DIN EN 60068-2-64	2.3 g RMS / (10...500 Hz)

电气安全

DIN EN 61010-2-201

仅通过PELV电路供电

机械技术数据

重量 [g]	978.131
尺寸 [mm]	126.5 x 29 x 180.4
原材料	外壳: 铝
拧紧扭矩 [Nm]	< 5.5

硬件

处理器	CPU: Dual-Core NVIDIA Denver 2 64 Bit ; ARM Cortex A57; GPU: NVIDIA Pascal 256 CUDA Cores (1,3 TFLOPs) SOM: Nvidia Jetson TX2 4GB Module
工作存储器	4GB 128-bit LPDDR4, 1600 MHz - 51.2 GB/s
大容量存储	16GB eMMC 5.1 Flash

注释

包装单位	1 件

电气连接 - USB插口

	接插件: 1 x mini USB接口

电气连接 - USB插口 Typ A

	接插件: 1 x Typ A

电气连接 - 传感器接口

	接插件: 6 x HFM (Mini-FAKRA) (AMK12A-1M4Z5-A)

电气连接 - 电源 / CAN

	接插件: 1 x M12; 译码: A

其他数据

接口

	Port 0	Port 1	Port 2	Port 3	Port 4	Port 5
示例 1	摄像头 1 (3D)	摄像头 2 (3D)	摄像头 1 (2D)	摄像头 2 (2D)	摄像头 3 (3D)	摄像头 4 (3D)
示例 2	摄像头 1 (2D)	摄像头 2 (2D)	摄像头 1 (3D)	摄像头 2 (3D)	摄像头 3 (2D)	摄像头 4 (2D)
示例 3	摄像头 1 (3D)	摄像头 2 (3D)	摄像头 3 (3D)	摄像头 4 (3D)	摄像头 5 (3D)	摄像头 6 (3D)

端口0和1、2和3以及4和5必须分配至相同的图像传感器类型。
请在连接摄像头时注意区分38k和VGA类型的3D图像传感器。
