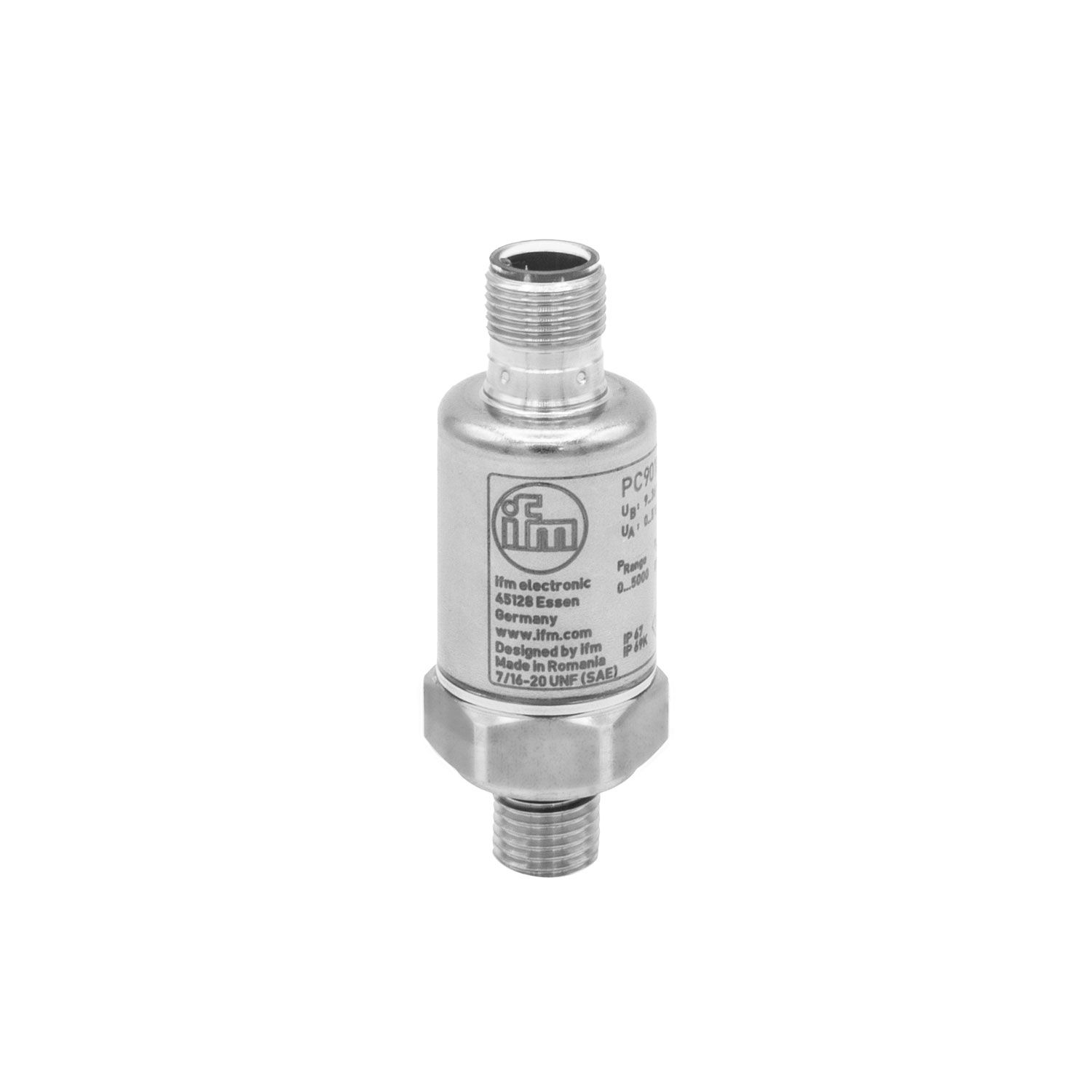

PC9010

压力变送器

Name: PC9010
Brand: ifm
SKU: PC9010
Price: 1777.00 CNY

PC9010

PT-500PSBU76-B-DVG/US/ /W

压力变送器

PC9010

PT-500PSBU76-B-DVG/US/ /W

可靠检测工业应用的系统压力
较高的抗冲击和振动能力
优秀的重复性和低线性误差
适合在空间受限情况下安装的耐用不锈钢紧凑外壳

产品特征

输入和输出总数	模拟输出数量: 1
测量范围 [psi]	0...5000
系统接口	螺纹连接 7/16" - 20 UNF (SAE) 外螺纹

应用

应用	用于移动领域
介质	液体和气体介质
介质温度 [°C]	-40...90
爆破压力最小值 [psi]	23200
抗压强度 [psi]	8700
压力	相对压力

电气数据

工作电压 [V]	8...36 DC
电流损耗 [mA]	< 6
绝缘电阻最小值 [MΩ]	100; (80 V DC)
防护等级	III
反相保护	有

总的输入/输出

输入和输出总数	模拟输出数量: 1

输出

输出数量	1
输出信号	模拟信号
模拟输出数量	1
模拟电压输出 [V]	0...5
负载电阻最小值 [Ω]	2000

测量/设定范围

测量范围 [psi]	0...5000

精度/偏差

重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%]	< ± 1,0; (包括：安装拧得过紧导致的漂移、零点和测量范围误差)
线性偏差 [测量范围值的%]	< ± 0,25 (BFSL) / < ± 0,5 (LS)
滞后偏差 [测量范围值的%]	< ± 0,2
长时间稳定性 [测量范围值的%]	< ± 0,1; (每6个月)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,15; (-25...90 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,15; (-25...90 °C)

反应时间

阶跃函数响应时间模拟输出 [ms]	8

工作条件

环境温度 [°C]	-40...90
存储温度 [°C]	-40...90
外壳防护等级	IP 67; IP 69K

认证/测试

EMC电磁兼容

DIN EN 61000-4-2 ESD	4 kV CD / 8 kV AD
抗扰度	根据公路车辆标准1995/54/EC, 2004/104 EC, 2005/83/EC
ISO 11452-2	100 V/m
ISO 11452-4	100 mA / 严格等级4
ISO 7637-2	严格等级4
干扰辐射	CISPR 25
DIN EN 61000-6-1
DIN EN 61000-6-4

抗冲击

DIN EN 68-2-27

50 g (11 ms)

抗震

DIN EN 68-2-6

20 g (10...2000 Hz)

MTTF [年]

865

机械技术数据

重量 [g]	74.5
原材料	不锈钢(1.4404 / 316L); PA PACM 12 (TROGAMID)
材料(接液部件)	不锈钢(1.4404 / 316L); FPM Viton
开关动作寿命	五千万
系统接口	螺纹连接 7/16" - 20 UNF (SAE) 外螺纹
已集成限制器元件	有

注释

BFSL = Best Fit Straight Line

LS = 极限点设定

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A
