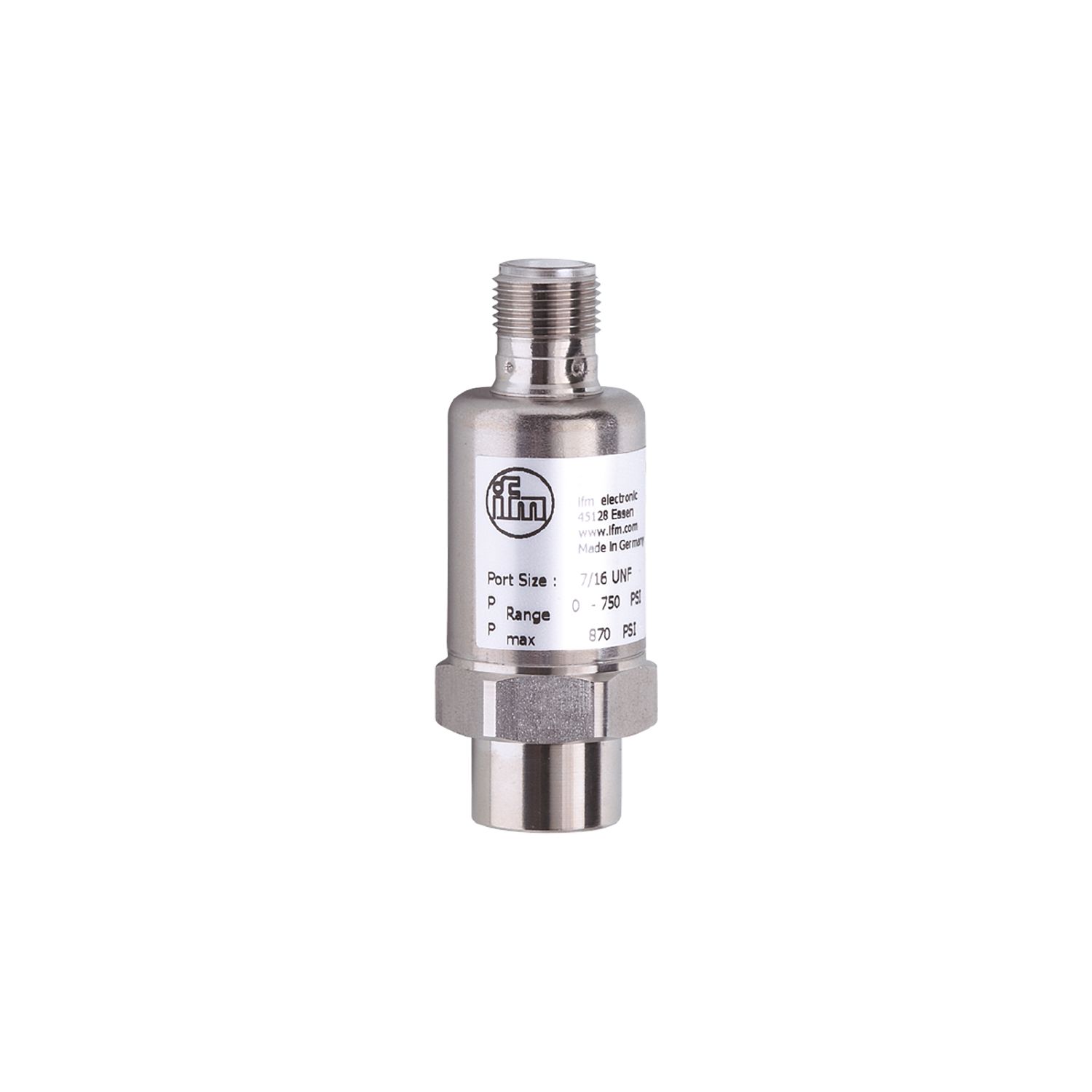

压力变送器

Name: PC9013
Brand: ifm
SKU: PC9013
Price: 1725.00 CNY

PC9013

PT-075PSBU76-B-DVG/US/ /W

压力变送器

PC9013

PT-075PSBU76-B-DVG/US/ /W

准确的线性 0...10 V 输出信号
高重复性和低线性误差
高负载保护，长期稳定性
坚固的不锈钢外壳，适用于严苛的工业环境
工作温度范围广，防护等级高

产品特征

输入和输出总数	模拟输出数量: 1
测量范围 [psi]	0...750
系统接口	螺纹连接 7/16" - 20 UNF 内螺纹

应用

应用	用于工业应用
介质	液体和气体介质
介质温度 [°C]	-25...90
爆破压力最小值 [psi]	8702
抗压强度 [psi]	870
压力	相对压力

电气数据

工作电压 [V]	16...36 DC
电流损耗 [mA]	< 6
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有

总的输入/输出

输入和输出总数	模拟输出数量: 1

输出

输出数量	1
输出信号	模拟信号
模拟输出数量	1
模拟电压输出 [V]	0...10
负载电阻最小值 [Ω]	2000

测量/设定范围

测量范围 [psi]	0...750

精度/偏差

重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%]	< ± 1,4; (包括：安装拧得过紧导致的漂移、零点和测量范围误差)
线性偏差 [测量范围值的%]	< ± 0,25 (BFSL) / < ± 0,5 (LS)
滞后偏差 [测量范围值的%]	< ± 0,3
长时间稳定性 [测量范围值的%]	< ± 0,1; (每6个月)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,1; (-25...90 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,1; (-25...90 °C)

工作条件

环境温度 [°C]	-25...90
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 69K

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	4 kV 耦合夹具
EN 61000-4-5 Surge	1 kV DC产品的信号
EN 61000-4-6 射频场感应的传导抗扰度	10 V

抗冲击

DIN IEC 68-2-27

50 g (11 ms)

抗震

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF [年]

1116

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	74.5
原材料	不锈钢(1.4404 / 316L); PA
材料(接液部件)	不锈钢(1.4404 / 316L)
开关动作寿命	五千万
系统接口	螺纹连接 7/16" - 20 UNF 内螺纹

注释

BFSL = Best Fit Straight Line

LS = 极限点设定

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A
