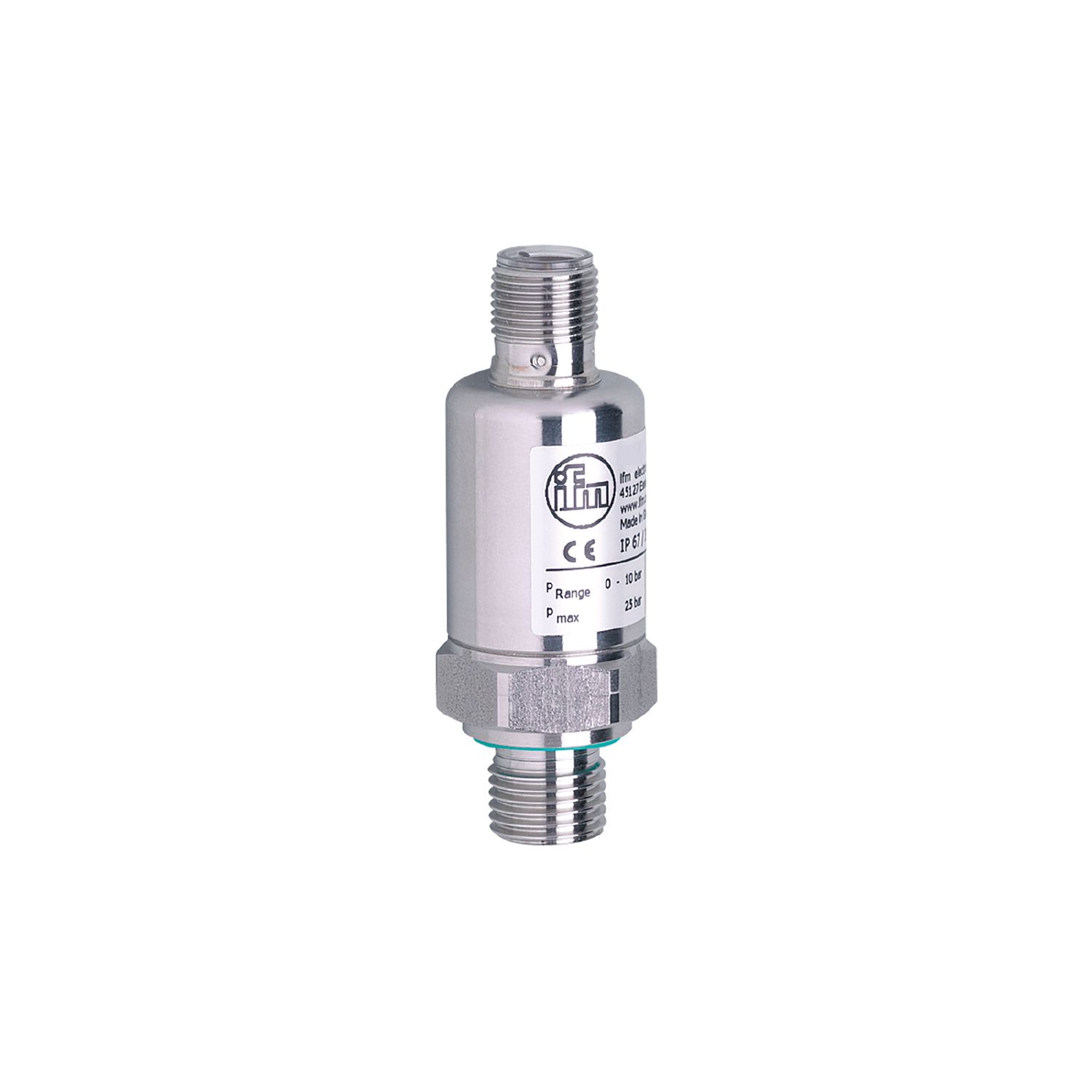

压力变送器

Name: PC9050
Brand: ifm
SKU: PC9050
Price: 1805.00 CNY

PC9050

PT-400-SBG14-C-DVG/ /W

压力变送器

PC9050

PT-400-SBG14-C-DVG/ /W

精确的0.5...4.5 V线性输出信号，适用于移动应用
高重复性和低线性误差
高负载保护，长期稳定性
用于移动机器中的耐用不锈钢外壳
工作温度范围广，防护等级高

产品特征

输入和输出总数	模拟输出数量: 1
测量范围 [bar]	0...400
系统接口	螺纹连接 G 1/4 外螺纹

应用

应用	用于移动领域
介质	液体和气体介质
介质温度 [°C]	-25...90; (仅根据需求: -40...100 °C)
爆破压力最小值 [bar]	1600
抗压强度 [bar]	600
压力	相对压力

电气数据

工作电压 [V]	5 DC; (按比例的)
电流损耗 [mA]	< 6
绝缘电阻最小值 [MΩ]	100; (80 V DC)
防护等级	III
反相保护	有

总的输入/输出

输入和输出总数	模拟输出数量: 1

输出

输出数量	1
输出信号	模拟信号
模拟输出数量	1
模拟电压输出 [V]	0.5...4.5
负载电阻最小值 [Ω]	5000

测量/设定范围

测量范围 [bar]	0...400

精度/偏差

重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%]	< ± 1,0; (包括：安装拧得过紧导致的漂移、零点和测量范围误差)
线性偏差 [测量范围值的%]	< ± 0,25 (BFSL) / < ± 0,5 (LS)
滞后偏差 [测量范围值的%]	< ± 0,2
长时间稳定性 [测量范围值的%]	< ± 0,1; (每6个月)
温度变化率 /10 K	< ± 0.5

反应时间

阶跃函数响应时间模拟输出 [ms]	8

工作条件

环境温度 [°C]	-25...90
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 69K

认证/测试

EMC电磁兼容

抗扰度	根据公路车辆标准1995/54/EC规定
ISO 11452-2	100 V/m
ISO 11452-4	100 mA / 严格等级4
DIN EN 61000-4-2 ESD	4 kV CD / 8 kV AD
DIN EN 61000-6-2
干扰辐射
CISPR 25
DIN EN 61000-6-3

抗冲击

DIN EN 60068-2-27

50 g (11 ms)

抗震

DIN EN 60068-2-6

20 g (10...2000 Hz)

MTTF [年]

3896

UL认证

UL认证编号

J04X

机械技术数据

重量 [g]	80.5
原材料	不锈钢(1.4404 / 316L); PA
材料(接液部件)	不锈钢(1.4404 / 316L); FKM
开关动作寿命	五千万
系统接口	螺纹连接 G 1/4 外螺纹
已集成限制器元件	有

注释

BFSL = Best Fit Straight Line

LS = 极限点设定

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A
