- 带模拟显示屏电子接触式压力计
- PG2434
带模拟显示屏的压力传感器
PG2434
PG-010-REB12-MFRKG/US/ /P
带模拟显示屏的压力传感器
PG2434
PG-010-REB12-MFRKG/US/ /P
- 一个单元中集成模拟显示屏、压力开关和变送器
- 即使距离很远亦具有优秀的可读性
- 用于开关点指示，带有 LED 条形图的可旋转显示屏
- 可编程的开关输出和可调整的模拟输出
- 坚固的不锈钢外壳，适用于严苛的工业环境
产品特征
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 | ||
|---|---|---|---|
| 测量范围 |
|
||
| 系统接口 | 螺纹连接 G 1/2 外螺纹 |
应用
| 特殊的性能 | 镀金触点 | ||
|---|---|---|---|
| 应用 | 用于工业应用 | ||
| 介质 | 液体和气体介质 | ||
| 介质温度 [°C] | -25...80 | ||
| 爆破压力最小值 |
|
||
| 抗压强度 |
|
||
| 压力 | 相对压力; 真空 | ||
| 允许工作压力的最大值（用于应用程序符合CRN标准） [bar] | 38 |
电气数据
| 工作电压 [V] | 18...32 DC |
|---|---|
| 电流损耗 [mA] | < 70; (24 V) |
| 绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | 6 |
| Watchdog集成看门狗电路 | 有 |
总的输入/输出
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 |
|---|
输出
| 输出数量 | 2 |
|---|---|
| 输出信号 | 开关信号; 模拟信号; (可配置) |
| 电气设计 | PNP/NPN |
| 数字输出数量 | 1 |
| 输出功能 | 常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值 [V] | 2 |
| 开关量输出DC的持续电流负载 [mA] | 250 |
| 开关频率DC [Hz] | 75 |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20, 可逆; (可调整量程) |
| 负载最大值 [Ω] | (Ub - 10 V) / 20 mA |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
测量/设定范围
| 测量范围 |
|
||
|---|---|---|---|
| 开关点, SP |
|
||
| 复原点, rP |
|
||
| 测量值起点 |
|
||
| 测量值终点 |
|
||
| 设定步距 |
|
精度/偏差
| 开关点精度 [测量范围值的%] | < ± 0,5; (Turn down 1:1) |
|---|---|
| 重复精度 [测量范围值的%] | < ± 0,1; (温度波动< 10 K; Turn down 1:1) |
| 特征曲线偏差 [测量范围值的%] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line) |
| 滞后偏差 [测量范围值的%] | < ± 0,25; (Turn down 1:1) |
| 长时间稳定性 [测量范围值的%] | < ± 0,1; (Turn down 1:1; 每6个月) |
| 温度系数零点 [测量范围值的百分比 / 10 K] | < ± 0,2; (0...70 °C) |
| 温度系数量程 [测量范围值的百分比 / 10 K] | < ± 0,2; (0...70 °C) |
反应时间
| 反应时间 [ms] | < 9 |
|---|---|
| 阻尼过程值dAP [s] | 0.01...30 |
| 用于模拟量输出的阻尼 (dAA) [s] | 0.01...30 |
| 阶跃函数响应时间 模拟输出 [ms] | 28 |
工作条件
| 环境温度 [°C] | -20...80 |
|---|---|
| 存储温度 [°C] | -40...100 |
| 外壳防护等级 | IP 67; IP 69K |
认证/测试
| EMC电磁兼容 |
|
||||
|---|---|---|---|---|---|
| CPA认证 |
|
||||
| 抗冲击 |
|
||||
| 抗震 |
|
||||
| MTTF [年] | 97 | ||||
| UL认证 |
|
||||
| 承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 |
机械技术数据
| 重量 [g] | 567.1 |
|---|---|
| 原材料 | 不锈钢(1.4404 / 316L); PA; FKM; PTFE; 观察窗玻璃: 夹层安全玻璃 4 mm |
| 材料(接液部件) | Al2O3 (陶瓷); FKM; 不锈钢(1.4404 / 316L) |
| 开关动作寿命 | 1亿 |
| 系统接口 | 螺纹连接 G 1/2 外螺纹 |
| 已集成限制器元件 | 否(可以改装 ) |
显示器/操作件
| 显示 |
|
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 带尺度 | 有 | ||||||||||||
| 扩大的显示范围(最大值) |
|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — PG2434-00 — 21.09.2022 —

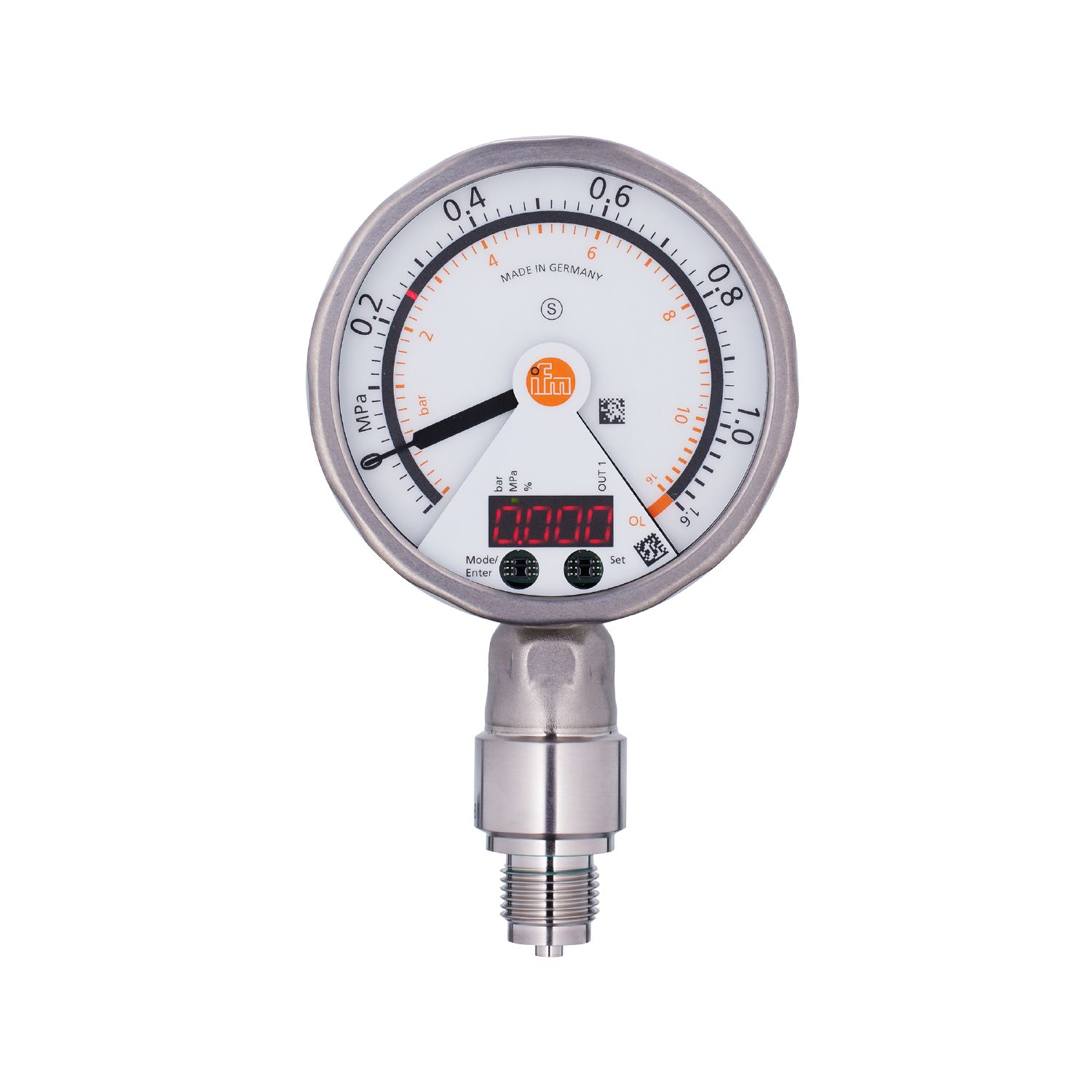

PG2434 –
PG-010-REB12-MFRKG/US/ /P
- 1
- 模拟显示器
- 2
- 字母数字显示 4位数字
- 3
- 灵敏按钮(编程按钮)
电气连接
接插件: 1 x M12; 译码: A; 触头: 镀金的
