  5. PI1704

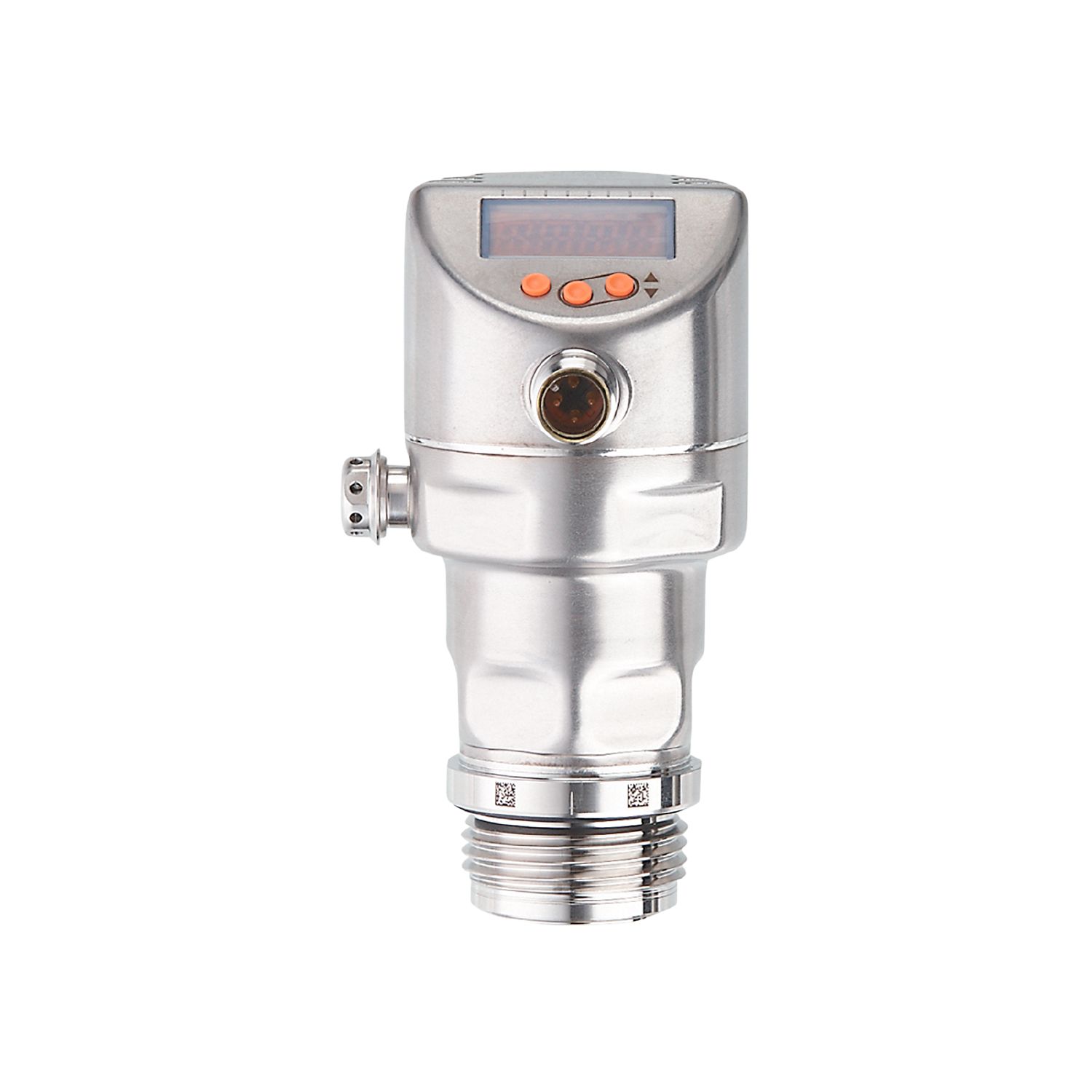

带显示屏的齐平式压力传感器

PI1704

PI-010-REA01-MFRKG/US/ /P

带显示屏的齐平式压力传感器

PI1704

PI-010-REA01-MFRKG/US/ /P

  • 耐用的不锈钢设计,适合食品和饮料工业的需求
  • 卫生的齐平设计
  • 抗强效清洗剂的高压清洗
  • 耐高温,高防护等级
  • 可编程的模拟和开关输出
{{ifmVariantName}}



  • acs
  • fcm
  • ce
  • ukca
  • fda
  • ehedg
  • reg31
  • iolink
  • cul
  • ec19352004
  • 3a
技术参数
产品特征
输入和输出总数 数字输出数量: 2; 模拟输出数量: 1
测量范围
-1...10 bar -14.6...145 psi -0.1...1 MPa
系统接口 螺纹连接 G 1 外螺纹 Aseptoflex Vario
应用
特殊的性能 镀金触点
应用 可齐平安装,适用于食品饮料行业
介质 粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C] -25...150
爆破压力最小值
150 bar 2175 psi 15 MPa
抗压强度
50 bar 725 psi 5 Mpa
耐真空 [mbar] -1000
压力 相对压力; 真空
齐平安装
电气数据
绝缘电阻最小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护
Watchdog集成看门狗电路
2-线
工作电压 [V] 20...30 DC
电流损耗 [mA] 3.5...21.5
开机延迟时间 [s] < 1
3-线
工作电压 [V] 18...30 DC
电流损耗 [mA] 5...45; (430 bei max. Laststrom)
开机延迟时间 [s] < 0.5
总的输入/输出
输入和输出总数 数字输出数量: 2; 模拟输出数量: 1
输出
输出数量 2
输出信号 开关信号; 模拟信号; IO-Link
电气设计 PNP/NPN
数字输出数量 2
输出功能 常开/常闭; (可设定参数)
模拟输出数量 1
模拟电流输出 [mA] 4...20, 可逆; (可调整量程)
短路保护
短路保护类型 脉冲
过载保护
2-线
负载最大值 [Ω] 300
3-线
开关量输出DC电压降最大值 [V] 2
开关量输出DC的持续电流负载 [mA] 100
开关频率DC [Hz] 125
负载最大值 [Ω] (Ub - 10 V) / 21,5 mA; 650 Ω (Ub = 24 V)
测量/设定范围
测量范围
-1...10 bar -14.6...145 psi -0.1...1 MPa
开关点, SP
-0.99...10 bar -14.3...145 psi -0.099...1 MPa
复原点, rP
-1...9.99 bar -14.5...144.8 psi -0.1...0.999 MPa
测量值起点
-1...8 bar -14.5...116 psi -0.1...0.8 MPa
测量值终点
1...10 bar 14.5...145 psi 0.1...1 MPa
SP与rP间的最小距离
0.02 bar 0.3 psi 0.002 MPa
设定步距
0.01 bar 0.1 psi 0.001 MPa
出厂设定
SP1 = 2.50 bar rP1 = 2.30 bar
SP2 = 7.50 bar rP2 = 7.30 bar
ASP = 0.00 bar AEP = 10.00 bar
dAP = 0.06 s dAA = 0.06 s
温度监控
测量范围
-25...150 °C -13...302 °F
精度/偏差
开关点精度 [测量范围值的%] < ± 0,2; (DIN EN IEC 62828-1; Turn down 1:1)
重复精度 [测量范围值的%] < ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%] < ± 0,2; (DIN IEC EN 62828-1 包括零点和量程误差、非线性度、迟滞; Turn down 1:1)
线性偏差 [测量范围值的%] < ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%] < ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%] < ± 0,1; (Turn down 1:1; 每年)
温度范围内的总偏差
温度范围 总偏差
-25...15 °C 特征曲线偏差 ± 0,05 % der Spanne / 10 K
15...80 °C 特征曲线偏差
80...150 °C 特征曲线偏差 ± 0,1 % der Spanne / 10 K
注释 详情请参见“图示和图表”章节
温度监控
精确度 [K] ± 2,5+ (0,08 x ( Umgebungstemperatur - Mediumtemperatur ))
重复精度 [K] ± 0,2
分辨率 [K] 0.2
反应时间
阻尼过程值dAP [s] 0...99.99
用于模拟量输出的阻尼 (dAA) [s] 0...99.99
2-线
阶跃函数响应时间 模拟输出 [ms] 30
3-线
开关输出(dAP)响应时间最小值 [ms] 3
阶跃函数响应时间 模拟输出 [ms] 7
温度监控
响应时间T05 / T09 [s] < 35 / < 135; (DIN EN 60751 水 ; > 0,9 m/s)
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI标准 IEC 61131-9
外形 Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A)
SIO模式
必需的mater port type A
处理周期最小值 [ms] 5.6
IO-Link压力分辨率 [bar] 0.0005
IO-Link温度分辨率 [K] 0.2
IO-Link过程数据(周期性)
功能 位长
压力 32
温度 32
设备状态 4
二进制开关信息 2
IO-Link功能(非周期性) 应用特定标签; 内部温度; 运行小时数计数器; 开关循环数计数器; 压力峰值计数器
支持的DeviceID
运行方式 DeviceID
默认 1156 d
工作条件
环境温度 [°C] -25...80
存储温度 [°C] -40...100
外壳防护等级 IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容
DIN EN 61326-1
抗冲击
DIN EN 60068-2-27 50 g (11 ms)
抗震
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年] 214
注意许可证
出厂证书可在www.factory-certificate.ifm下载
UL认证
UL认证编号 J048
文件数量UL E174189

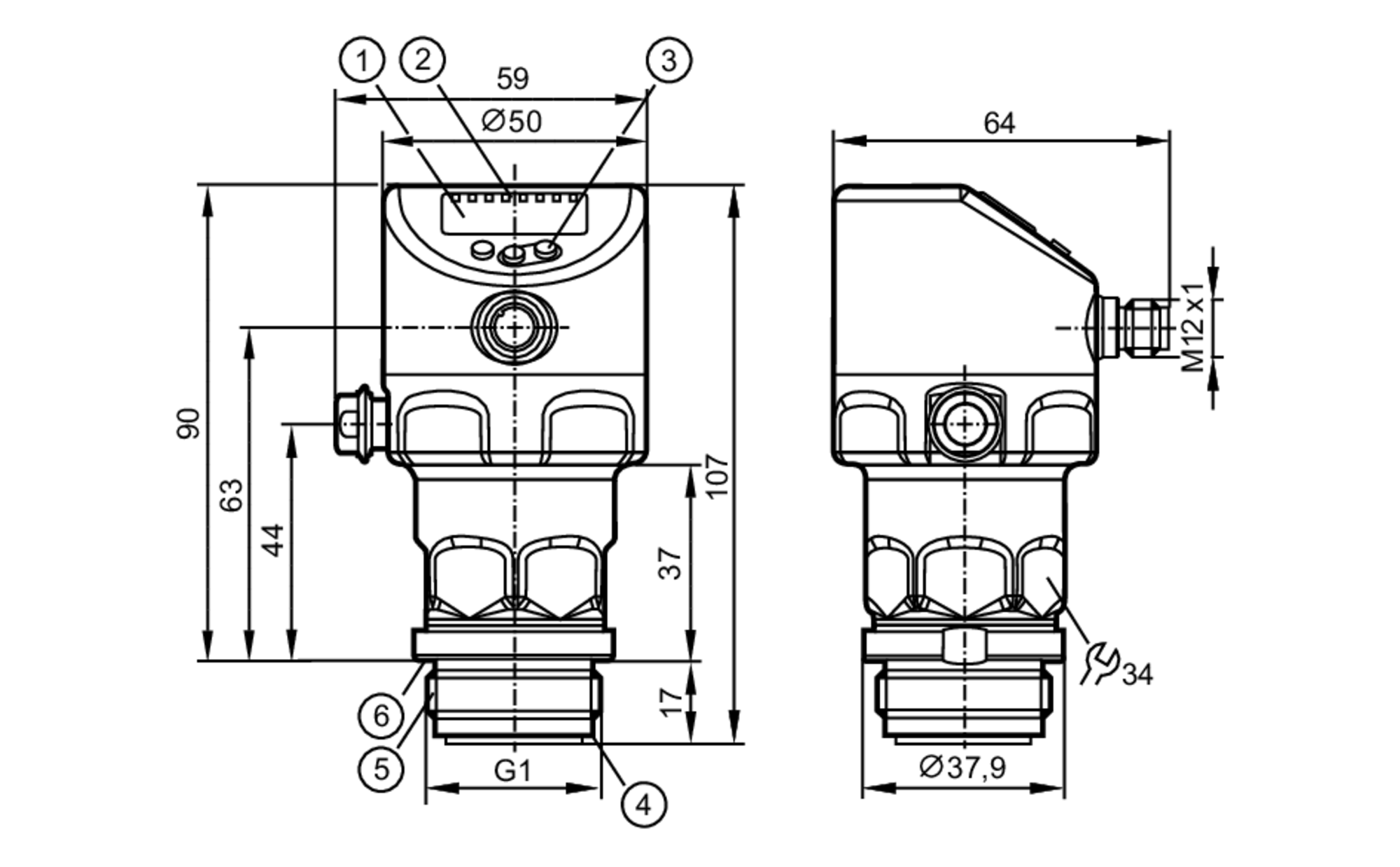

机械技术数据
重量 [g] 360
原材料 不锈钢(1.4404 / 316L); FKM; PTFE; PBT; PEI; PFA
材料(接液部件) 陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命 1亿
拧紧扭矩 [Nm] 35
系统接口 螺纹连接 G 1 外螺纹 Aseptoflex Vario
显示器/操作件
显示
显示单位 LED, 绿色
开关状态 LED, 黄色
功能显示 字母数字显示, 4位数字
测量值 字母数字显示, 4位数字
显示单位 bar; psi; MPa
注释
包装单位 1 件

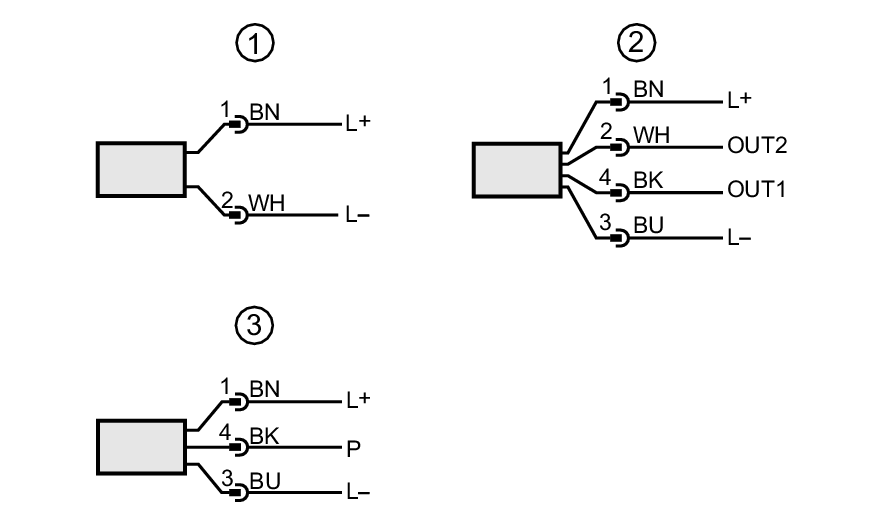

电气连接
接口 接插件: 1 x M12; 译码: A; 触头: 镀金的
图表
环境温度对精度的影响
X 温度
Y 总偏差
