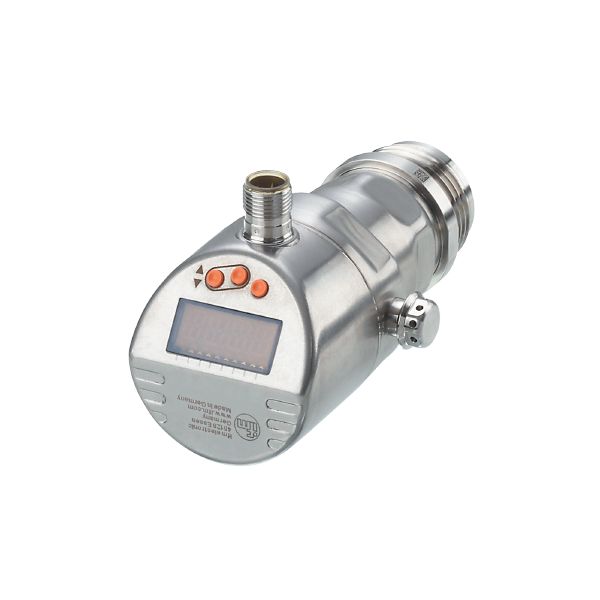

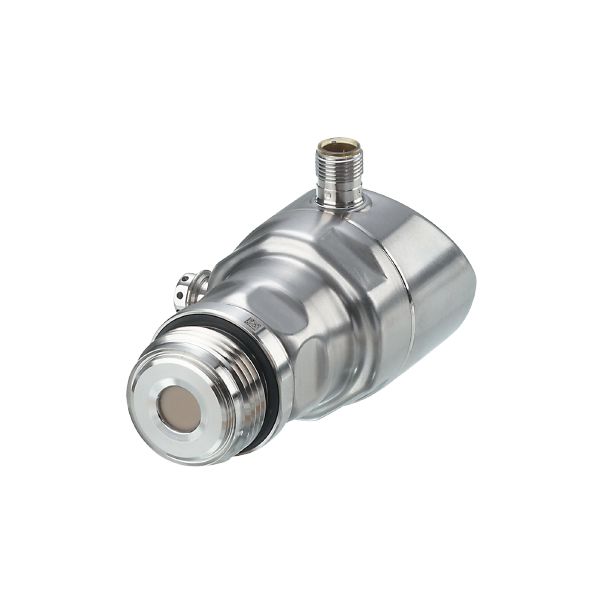

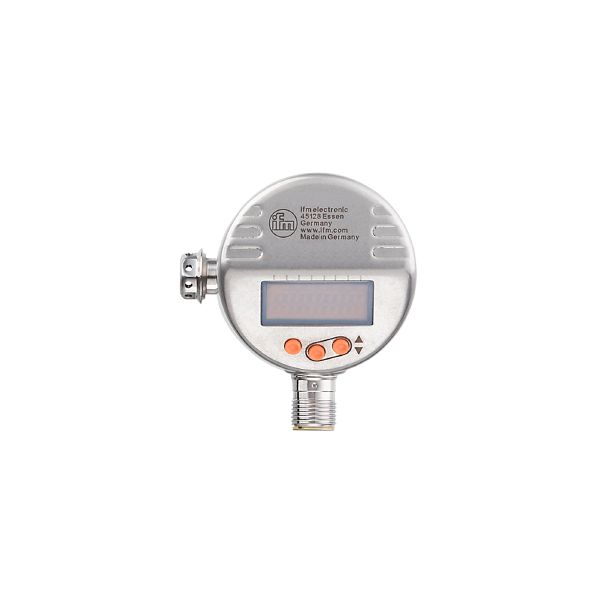

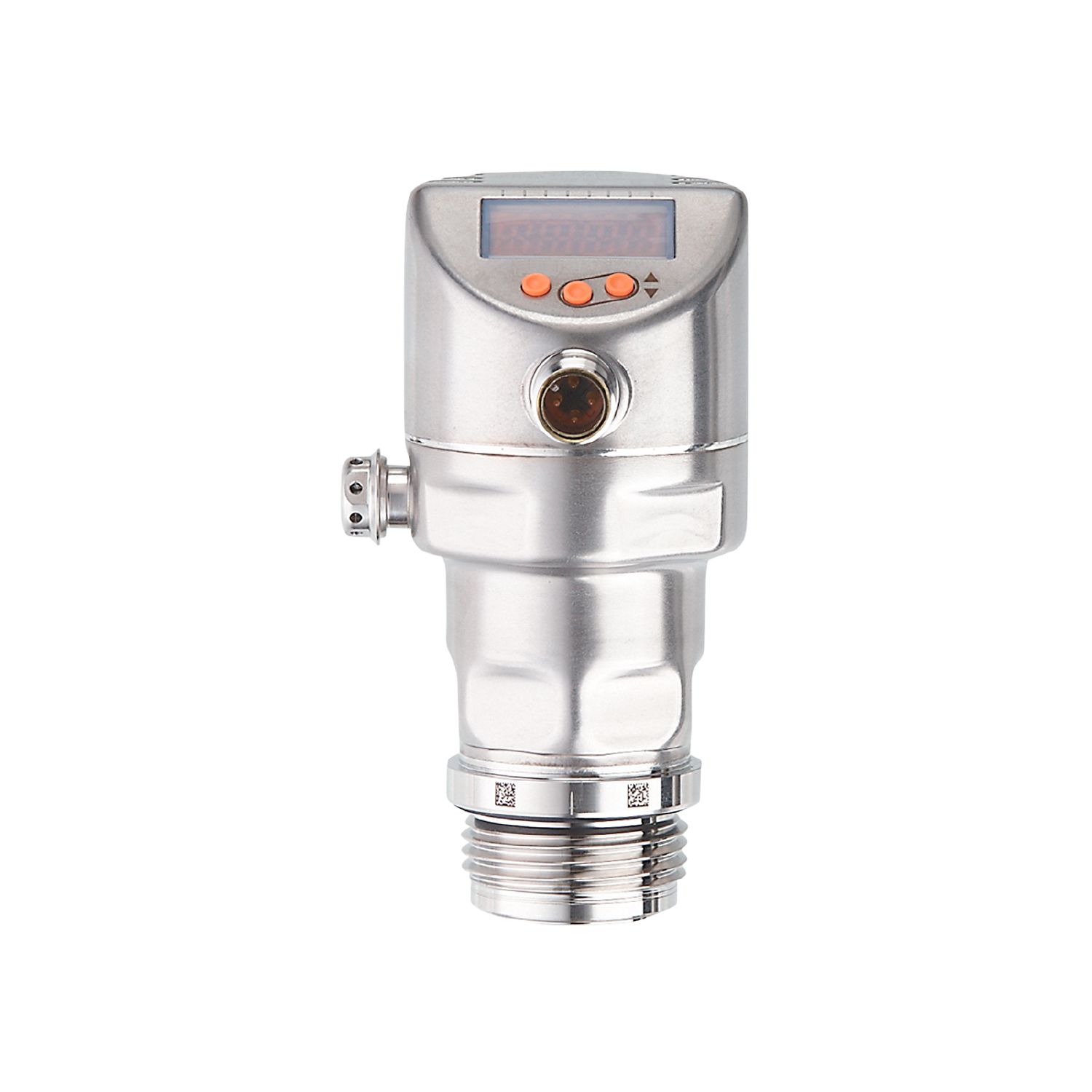

| 产品特征 |
| 输入和输出总数 |
数字输出数量: 2; 模拟输出数量: 1 |
| 测量范围 |
| -0.124...2.5 bar |
-1.8...36.25 psi |
-50...1004 inH2O |
-12.4...250 kPa |
|
| 系统接口 |
螺纹连接 G 1 外螺纹 Aseptoflex Vario |
| 应用 |
| 特殊的性能 |
镀金触点 |
| 应用 |
可齐平安装，适用于食品饮料行业 |
| 介质 |
粘稠介质或者含有颗粒物的液体; 液体和气体介质 |
| 介质温度 [°C] |
-25...150 |
| 爆破压力最小值 |
|
| 抗压强度 |
|
| 耐真空 [mbar] |
-1000 |
| 压力 |
相对压力; 真空 |
| 齐平安装 |
有 |
| 电气数据 |
| 绝缘电阻最小值 [MΩ] |
100; (500 V DC) |
| 防护等级 |
III |
| 反相保护 |
有 |
| Watchdog集成看门狗电路 |
有 |
| 2-线 |
| 工作电压 [V] |
20...30 DC |
| 电流损耗 [mA] |
3.5...21.5 |
| 开机延迟时间 [s] |
< 1 |
| 3-线 |
| 工作电压 [V] |
18...30 DC |
| 电流损耗 [mA] |
5...45; (430 bei max. Laststrom) |
| 开机延迟时间 [s] |
< 0.5 |
| 总的输入/输出 |
| 输入和输出总数 |
数字输出数量: 2; 模拟输出数量: 1 |
| 输出 |
| 输出数量 |
2 |
| 输出信号 |
开关信号; 模拟信号; IO-Link |
| 电气设计 |
PNP/NPN |
| 数字输出数量 |
2 |
| 输出功能 |
常开/常闭; (可设定参数) |
| 模拟输出数量 |
1 |
| 模拟电流输出 [mA] |
4...20, 可逆; (可调整量程) |
| 短路保护 |
有 |
| 短路保护类型 |
脉冲 |
| 过载保护 |
有 |
| 2-线 |
| 负载最大值 [Ω] |
300 |
| 3-线 |
| 开关量输出DC电压降最大值 [V] |
2 |
| 开关量输出DC的持续电流负载 [mA] |
100 |
| 开关频率DC [Hz] |
125 |
| 负载最大值 [Ω] |
(Ub - 10 V) / 21,5 mA; 650 Ω (Ub = 24 V) |
| 测量/设定范围 |
| 测量范围 |
| -0.124...2.5 bar |
-1.8...36.25 psi |
-50...1004 inH2O |
-12.4...250 kPa |
|
| 开关点, SP |
| -0.12...2.5 bar |
-1.74...36.26 psi |
-48...1004 inH2O |
-12...250 kPa |
|
| 复原点, rP |
| -0.124...2.496 bar |
-1.8...36.2 psi |
-50...1002 inH2O |
-12.4...249.6 kPa |
|
| 测量值起点 |
| -0.124...1.994 bar |
-1.8...28.92 psi |
-50...801 inH2O |
-12.4...199.4 kPa |
|
| 测量值终点 |
| 0.382...2.5 bar |
5.54...36.26 psi |
153...1004 inH2O |
38.2...250 kPa |
|
| SP与rP间的最小距离 |
| 0.004 bar |
0.06 psi |
2 inH2O |
0.4 kPa |
|
| 设定步距 |
| 0.001 bar |
0.01 psi |
1 inH2O |
0.1 kPa |
|
| 出厂设定 |
|
SP1 = 0.625 bar |
rP1 = 0.575 bar |
|
SP2 = 1.875 bar |
rP2 = 1.825 bar |
|
ASP = 0.00 bar |
AEP = 2.50 bar |
|
dAP = 2.00 s |
dAA =2.00 s |
|
| 温度监控 |
| 测量范围 |
| -25...150 °C |
-13...302 °F |
|
| 精度/偏差 |
| 开关点精度 [测量范围值的%] |
< ± 0,2; (DIN EN IEC 62828-1; Turn down 1:1) |
| 重复精度 [测量范围值的%] |
< ± 0,1; (温度波动< 10 K; Turn down 1:1) |
| 特征曲线偏差 [测量范围值的%] |
< ± 0,2; (DIN IEC EN 62828-1 包括零点和量程误差、非线性度、迟滞; Turn down 1:1) |
| 线性偏差 [测量范围值的%] |
< ± 0,15; (Turn down 1:1) |
| 滞后偏差 [测量范围值的%] |
< ± 0,15; (Turn down 1:1) |
| 长时间稳定性 [测量范围值的%] |
< ± 0,1; (Turn down 1:1; 每年) |
| 温度范围内的总偏差 |
| 温度范围 |
总偏差 |
| -25...15 °C |
特征曲线偏差 ± 0,05 % der Spanne / 10 K |
| 15...80 °C |
特征曲线偏差 |
| 80...150 °C |
特征曲线偏差 ± 0,1 % der Spanne / 10 K |
|
| 注释 |
详情请参见“图示和图表”章节 |
| 温度监控 |
| 精确度 [K] |
± 2,5+ (0,08 x ( Umgebungstemperatur - Mediumtemperatur )) |
| 重复精度 [K] |
± 0,2 |
| 分辨率 [K] |
0.2 |
| 反应时间 |
| 阻尼过程值dAP [s] |
0...99.99 |
| 用于模拟量输出的阻尼 (dAA) [s] |
0...99.99 |
| 2-线 |
| 阶跃函数响应时间 模拟输出 [ms] |
30 |
| 3-线 |
| 开关输出(dAP)响应时间最小值 [ms] |
3 |
| 阶跃函数响应时间 模拟输出 [ms] |
7 |
| 温度监控 |
| 响应时间T05 / T09 [s] |
< 35 / < 135; (DIN EN 60751 水 ; > 0,9 m/s) |
| 接口 |
| 通信接口 |
IO-Link |
| 传递类型 |
COM2 (38,4 kBaud) |
| IO-Link revision |
1.1 |
| SDCI标准 |
IEC 61131-9 |
| 外形 |
Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A) |
| SIO模式 |
有 |
| 必需的mater port type |
A |
| 处理周期最小值 [ms] |
5.6 |
| IO-Link压力分辨率 [bar] |
0.0001 |
| IO-Link温度分辨率 [K] |
0.2 |
| IO-Link过程数据（周期性） |
| 功能 |
位长 |
| 压力 |
32 |
| 温度 |
32 |
| 设备状态 |
4 |
| 二进制开关信息 |
2 |
|
| IO-Link功能（非周期性） |
应用特定标签; 内部温度; 运行小时数计数器; 开关循环数计数器; 压力峰值计数器 |
| 支持的DeviceID |
|
| 工作条件 |
| 环境温度 [°C] |
-25...80 |
| 存储温度 [°C] |
-40...100 |
| 外壳防护等级 |
IP 67; IP 68; IP 69K |
| 认证/测试 |
| EMC电磁兼容 |
|
| 抗冲击 |
| DIN EN 60068-2-27 |
50 g (11 ms) |
|
| 抗震 |
| DIN EN 60068-2-6 |
20 g (10...2000 Hz) |
|
| MTTF [年] |
214 |
| 注意许可证 |
| 出厂证书可在www.factory-certificate.ifm下载 |
|
| UL认证 |
| UL认证编号 |
J048 |
| 文件数量UL |
E174189 |
|
| 机械技术数据 |
| 重量 [g] |
358.1 |
| 原材料 |
不锈钢(1.4404 / 316L); FKM; PTFE; PBT; PEI; PFA |
| 材料(接液部件) |
陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE |
| 开关动作寿命 |
1亿 |
| 拧紧扭矩 [Nm] |
35 |
| 系统接口 |
螺纹连接 G 1 外螺纹 Aseptoflex Vario |
| 显示器/操作件 |
| 显示 |
| 显示单位 |
LED, 绿色 |
| 开关状态 |
LED, 黄色 |
| 功能显示 |
字母数字显示, 4位数字 |
| 测量值 |
字母数字显示, 4位数字 |
|
| 显示单位 |
bar; psi; kPa; inH2O |
| 注释 |
| 包装单位 |
1 件 |
| 电气连接 |
| 接口 |
接插件: 1 x M12; 译码: A; 触头: 镀金的 |
| 图表 |
| 环境温度对精度的影响 |
|
