PI2097

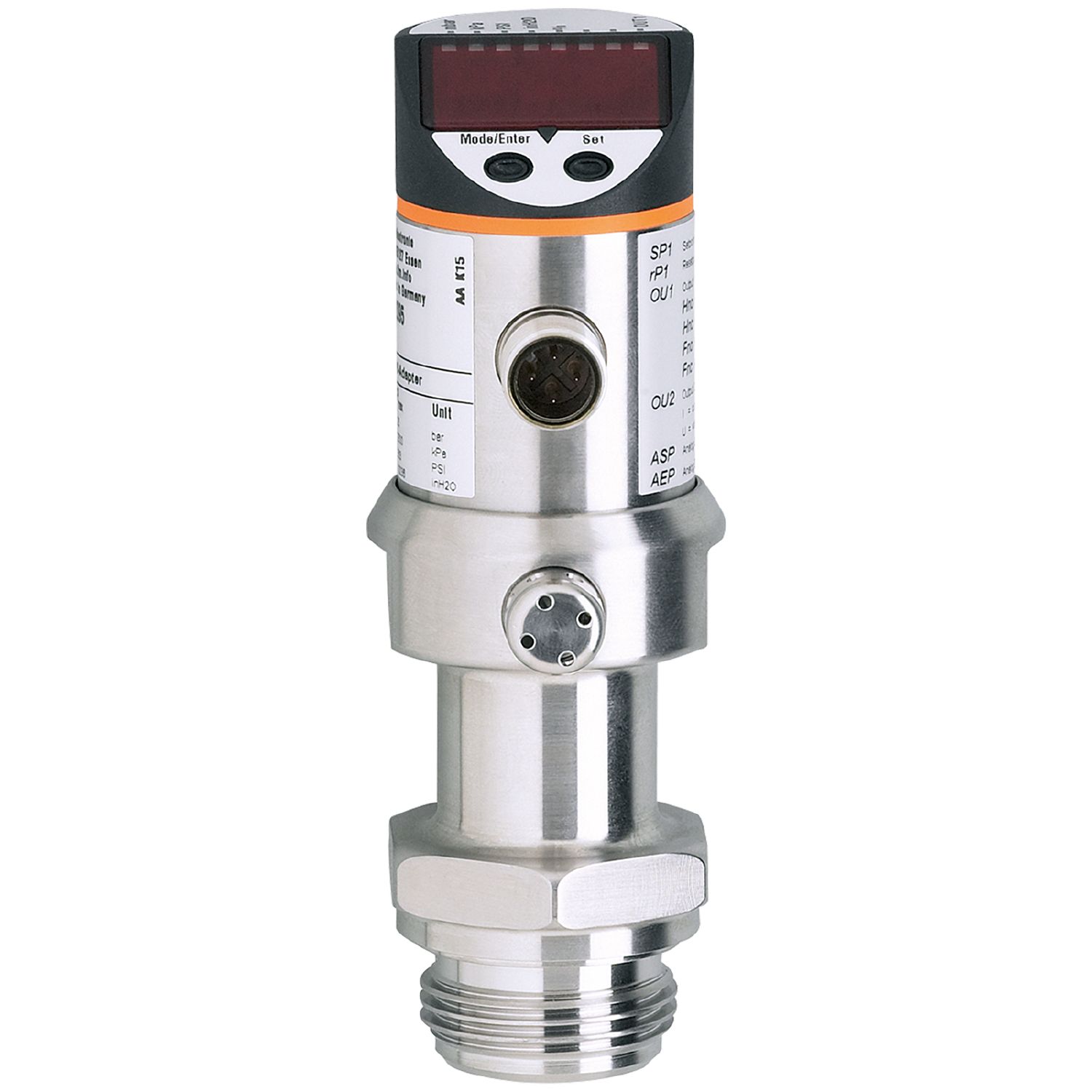

带显示屏的齐平式压力传感器

Name: PI2097
Brand: ifm
SKU: PI2097
Price: 10181.00 CNY

PI2097

PI-001BRES30-MFRKG/US/ /P

带显示屏的齐平式压力传感器

PI2097

PI-001BRES30-MFRKG/US/ /P

结合液位测量和点液位检测与模拟/开关输出
抗强效清洗剂的高压清洗
可用于工艺技术中的高温
清洁设计，适合食品和饮料工业的需求
容器、水槽和管道中的齐平安装

該產品即將/已停產
停产日期: 03/31/2024

替代产品: PI1009 或者 PI1707 产品比较: PI2097 / PI1009 / PI1707 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

请勿用于新项目。没有其他适配器附件

产品特征

输入和输出总数

数字输出数量: 1; 模拟输出数量: 1

测量范围

-0.05...1 bar

-50...1000 mbar

系统接口

螺纹连接 Aseptoflex 外螺纹 Aseptoflex

应用

特殊的性能	镀金触点
应用	可齐平安装，适用于食品饮料行业
安装	可旋转的外壳350°
介质	粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C]	-25...125; (145 max. 1h)
爆破压力最小值 [mbar]	30000
抗压强度 [mbar]	10000
压力	相对压力
齐平安装	有

电气数据

工作电压 [V]	18...32 DC
电流损耗 [mA]	< 50
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
开机延迟时间 [s]	0.5
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输出数量: 1; 模拟输出数量: 1

输出

输出数量	2
输出信号	开关信号; 模拟信号; (可配置)
电气设计	PNP/NPN
数字输出数量	1
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	250
开关频率DC [Hz]	6
模拟输出数量	1
模拟电流输出 [mA]	4...20, 可逆; (可调整量程 1:4)
负载最大值 [Ω]	(Ub - 10 V) / 20 mA
模拟电压输出 [V]	0...10, 可逆; (可调整量程 1:4)
负载电阻最小值 [Ω]	2000
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

测量范围

-0.05...1 bar

-50...1000 mbar

开关点, SP [mbar]

-48...1000

复原点, rP [mbar]

-50...998

测量值起点 [mbar]

-50...750

测量值终点 [mbar]

200...1000

设定步距 [mbar]

出厂设定

	SP1 = 250 mbar	rP1 = 230 mbar
	ASP = 0 mbar	AEP = 1000 mbar

精度/偏差

开关点精度 [测量范围值的%]	< ± 0,2; (Turn down 1:1)
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,2; (Turn down 1:1 , 线性，包括滞后及重复精度 , 符合DIN EN IEC 62828-1的限值设置)
线性偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,15; (0...70 °C)

反应时间

反应时间 [ms]	< 100
阻尼过程值dAP [s]	0.1...100
用于模拟量输出的阻尼 (dAA) [s]	0.1...100
阶跃函数响应时间模拟输出 [ms]	25

软件/编程

参数设定	迟滞/窗口; 常开/常闭; 输出极性; 电流/电压输出; 阻尼; 显示值适应; 显示屏可旋转及关闭; 显示单位; 零点; 测量范围值

工作条件

环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 69K

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V

抗冲击

DIN IEC 68-2-27

50 g (11 ms)

抗震

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF [年]

173

机械技术数据

重量 [g]	411.5
原材料	不锈钢(1.4404 / 316L); PC; PBT; PEI; FKM; PTFE
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
系统接口	螺纹连接 Aseptoflex 外螺纹 Aseptoflex

显示器/操作件

显示

显示单位	6 x, 绿色
开关状态	LED, 黄色
功能显示	字母数字显示, 4位数字
测量值	字母数字显示, 4位数字

显示单位

mbar; kPa; psi; inH2O; mWS; 测量范围值的%

注释

如果具有3A证书的适配器用于安装，3A认证才有效。

说明

请勿用于新项目。; 没有其他适配器附件

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的
