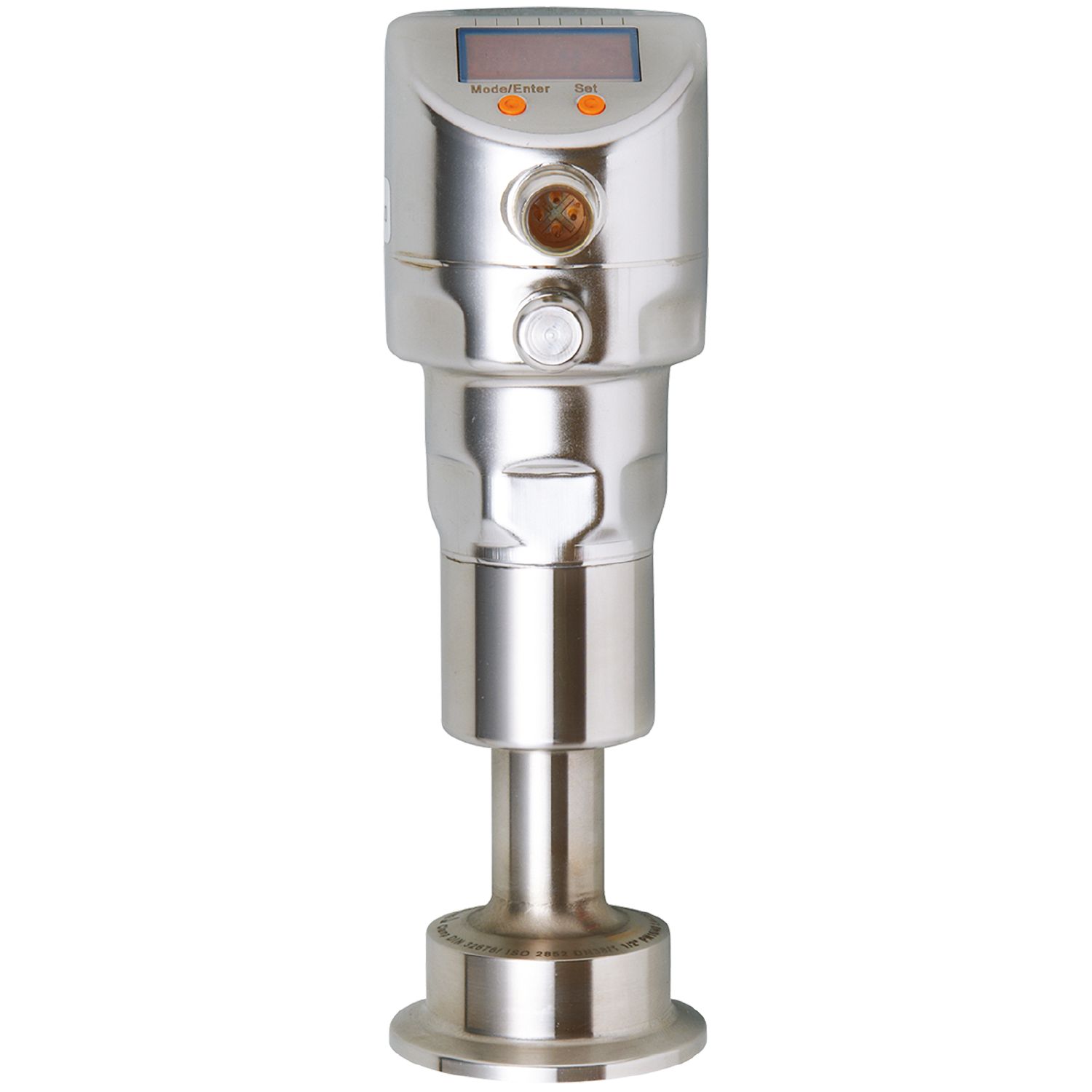

带显示屏的齐平式压力传感器

Name: PI2207
Brand: ifm
SKU: PI2207
Price: 9762.00 CNY

PI2207

PI-001BREZ01-MFRKG/US/ /P

带显示屏的齐平式压力传感器

PI2207

PI-001BREZ01-MFRKG/US/ /P

适用于食品和饮料行业的高温应用
耐用的不锈钢外壳，带有卫生的前方齐平设计
两线和三线连接技术
采用两线电流环路时可降低配线复杂度
集成的夹膜采用不锈钢膜片密封

方便的按钮操作或通过IO-Link进行参数设置

产品特征

输入和输出总数

数字输出数量: 2; 模拟输出数量: 1

测量范围

-50...1000 mbar

-0.73...14.5 psi

-5...100 kPa

系统接口

Clamp DN40 (1,5") DIN 32676 (ISO 2852)

应用

特殊的性能

镀金触点

应用

可齐平安装，适用于食品饮料行业

介质

粘稠介质或者含有颗粒物的液体; 液体和气体介质

介质温度 [°C]

-20...200

爆破压力最小值

30000 mbar

435 psi

3000 kPa

抗压强度

10000 mbar

145 psi

1000 kPa

压力

相对压力

电气数据

绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
Watchdog集成看门狗电路	有

2-线

工作电压 [V]	20...32 DC
电流损耗 [mA]	3.6...21
开机延迟时间 [s]	1

3-线

工作电压 [V]	18...32 DC
电流损耗 [mA]	< 45
开机延迟时间 [s]	0.5

总的输入/输出

输入和输出总数	数字输出数量: 2; 模拟输出数量: 1

输出

输出数量	2
输出信号	开关信号; 模拟信号; IO-Link; (可配置)
电气设计	PNP/NPN
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
模拟输出数量	1
模拟电流输出 [mA]	4...20, 可逆; (可调整量程)
短路保护	有
短路保护类型	脉冲
过载保护	有

2-线

负载最大值 [Ω]	300

3-线

开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	250
开关频率DC [Hz]	125
负载最大值 [Ω]	(Ub - 10 V) / 20 mA

测量/设定范围

测量范围

-50...1000 mbar

-0.73...14.5 psi

-5...100 kPa

开关点, SP

-48...1000 mbar

-0.7...14.5 psi

-4.8...100 kPa

复原点, rP

-50...998 mbar

-0.73...14.47 psi

-0.5...99.8 kPa

测量值起点

-50...750 mbar

-0.73...10.88 psi

-5...75 kPa

测量值终点

200...1000 mbar

2.9...14.5 psi

20...100 kPa

设定步距

1 mbar

0.01 psi

0.1 kPa

出厂设定

	SP1 = 250 mbar	rP1 = 230 mbar
	SP2 = 750 mbar	rP2 = 730 mbar
	ASP = 0 mbar	AEP = 1000 mbar

精度/偏差

开关点精度 [测量范围值的%]	< ± 0,2; (Turn down 1:1)
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,2; (Turn down 1:1 , 线性，包括滞后及重复精度 , 符合DIN EN IEC 62828-1的限值设置)
线性偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,3; (0...200 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,15; (0...200 °C)

反应时间

阻尼过程值dAP [s]	0...30
用于模拟量输出的阻尼 (dAA) [s]	0.01...99.99

2-线

阶跃函数响应时间模拟输出 [ms]	45

3-线

开关输出(dAP)响应时间最小值 [ms]	3
阶跃函数响应时间模拟输出 [ms]	7

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.0

SDCI标准

IO-Link Communication Specification, Version 1.0, January 2009, Ordner No: 10.002

外形

无轮廓

SIO模式

有

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

2.3

支持的DeviceID

运行方式	DeviceID
default	106

工作条件

环境温度 [°C]

-25...80

注意环境温度

介质温度: ≤ 160 °C

环境温度 [°C]

-25...65

注意环境温度

介质温度: ≤ 200 °C

存储温度 [°C]

-25...100

外壳防护等级

IP 67; IP 68; IP 69K

认证/测试

EMC电磁兼容

DIN EN 61000-6-2
DIN EN 61000-6-3

抗冲击

DIN EN 60068-2-27

50 g (11 ms)

抗震

DIN EN 60068-2-6

20 g (10...2000 Hz)

MTTF [年]

142

注意许可证

包括免费6点校准证书

机械技术数据

重量 [g]	1052.2
原材料	不锈钢(1.4404 / 316L); 不锈钢(1.4435 / 316L); PBT; PEI; PFA
材料(接液部件)	不锈钢(1.4435 / 316L)
开关动作寿命	1亿
系统接口	Clamp DN40 (1,5") DIN 32676 (ISO 2852)
接液部件的表面特性Ra/Rz	< 0.38 / -
用于压力转移的填充液	NEOBEE（食品级，符合FDA规范）
膜片直径 [mm]	34

显示器/操作件

显示

显示单位	LED, 绿色
开关状态	LED, 黄色
功能显示	字母数字显示, 4位数字
测量值	字母数字显示, 4位数字

显示单位

mbar; kPa; psi; inH2O; mWS; 测量范围值的%

注释

包装单位	1 件

电气连接

	接插件: 1 x M12; 译码: A; 触头: 镀金的

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — PI2207-02 — 13.04.2023 —
