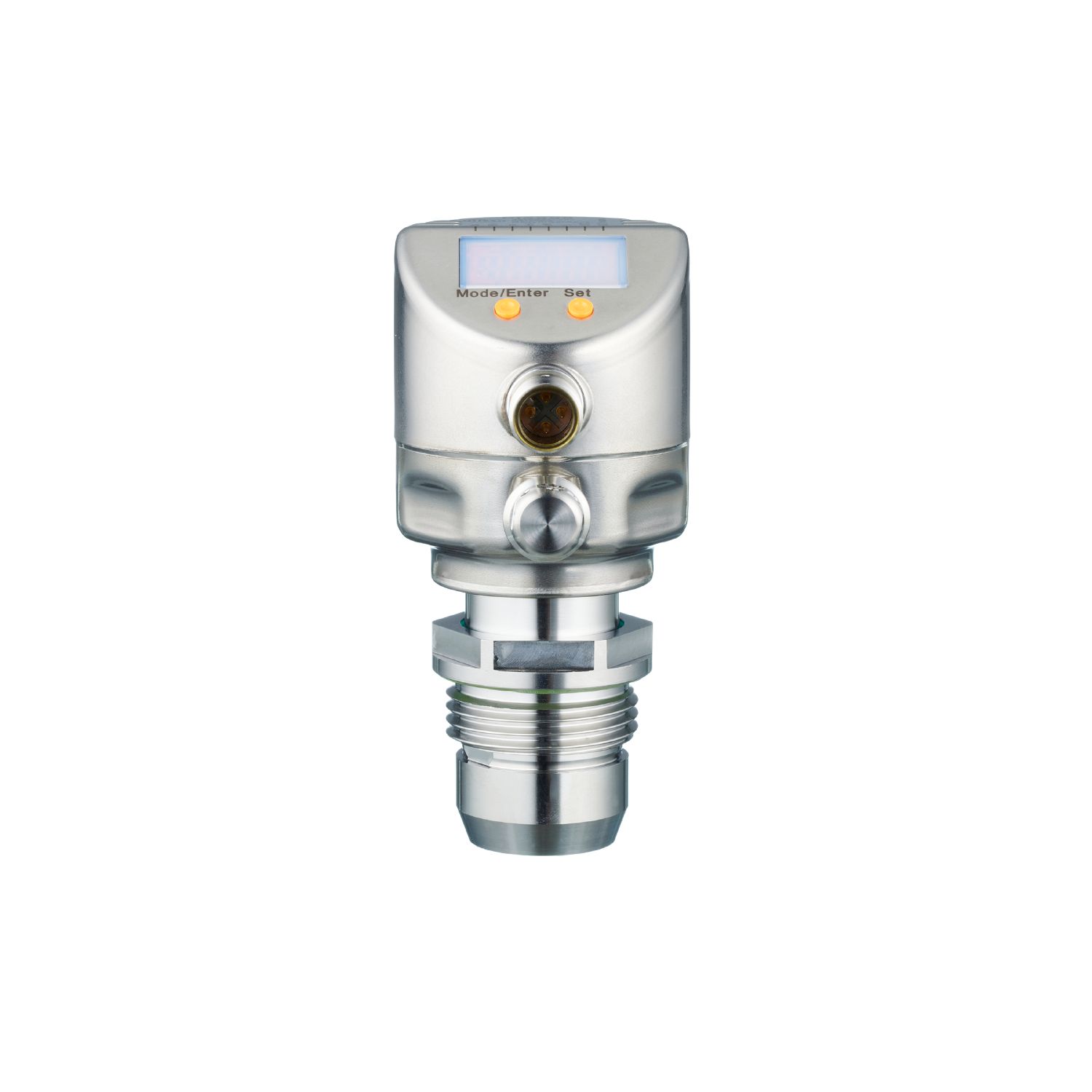

带显示屏的齐平式压力传感器

PI2893

PI-025-REA01-MFRKG/US/ /P

带显示屏的齐平式压力传感器

PI2893

PI-025-REA01-MFRKG/US/ /P

  • 耐用的不锈钢外壳,适用于食品和饮料工业
  • 卫生的齐平设计
  • 抗强效清洗剂的高压清洗
  • 耐高温,高防护等级
  • 可编程的模拟和开关输出
  • 方便的按钮操作或通过IO-Link进行参数设置
替代产品: PI1803 产品比较: PI2893 / PI1803 请注意: 如果选择替代产品和附件,其技术参数可能有所不同。
  • ce
  • ukca
产品特征
输入和输出总数 数字输出数量: 2; 模拟输出数量: 1
测量范围
-1...25 bar -14.4...362.7 psi -0.1...2.5 MPa
系统接口 螺纹连接 G 1 外螺纹 密封锥面 注意: 该产品只允许安装在G1密封锥面过程连接。; 该产品的G1A密封锥面仅适用于带金属末端限位的适配器。
应用
特殊的性能 镀金触点
应用 可齐平安装,适用于食品饮料行业
介质 粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C] -25...125; (145 max. 1h)
爆破压力最小值
350 bar 5075 psi 35 MPa
抗压强度
100 bar 1450 psi 10 MPa
耐真空 [mbar] -1000
压力 相对压力; 真空
允许工作压力的最大值(用于应用程序符合CRN标准) [bar] 60
电气数据
绝缘电阻最小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护
Watchdog集成看门狗电路
2-线
工作电压 [V] 20...32 DC
电流损耗 [mA] 3.6...21
开机延迟时间 [s] 1
3-线
工作电压 [V] 18...32 DC
电流损耗 [mA] < 45
开机延迟时间 [s] 0.5
总的输入/输出
输入和输出总数 数字输出数量: 2; 模拟输出数量: 1
输出
输出数量 2
输出信号 开关信号; 模拟信号; IO-Link; (可配置)
电气设计 PNP/NPN
数字输出数量 2
输出功能 常开/常闭; (可设定参数)
模拟输出数量 1
模拟电流输出 [mA] 4...20, 可逆; (可调整量程)
短路保护
短路保护类型 脉冲
过载保护
2-线
负载最大值 [Ω] 300
3-线
开关量输出DC电压降最大值 [V] 2
开关量输出DC的持续电流负载 [mA] 250
开关频率DC [Hz] 125
负载最大值 [Ω] (Ub - 10 V) / 20 mA
测量/设定范围
测量范围
-1...25 bar -14.4...362.7 psi -0.1...2.5 MPa
开关点, SP
-0.96...25 bar -13.8...362.7 psi -0.096...2.5 MPa
复原点, rP
-1...24.96 bar -14.4...362.1 psi -0.1...2.496 MPa
测量值起点
-1...18.74 bar -14.4...271.8 psi -0.1...1.874 MPa
测量值终点
5.24...25 bar 76.2...362.7 psi 0.524...2.5 MPa
设定步距
0.02 bar 0.3 psi 0.002 MPa
出厂设定
SP1 = 6.24 bar rP1 = 5.74 bar
SP2 = 18.74 bar rP2 = 18.24 bar
ASP = 0.00 bar AEP = 25.00 bar
精度/偏差
开关点精度 [测量范围值的%] < ± 0,2; (Turn down 1:1)
重复精度 [测量范围值的%] < ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%] < ± 0,2; (Turn down 1:1 , 线性,包括滞后及重复精度 , 符合DIN EN IEC 62828-1的限值设置)
线性偏差 [测量范围值的%] < ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%] < ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%] < ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K] < ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K] < ± 0,15; (0...70 °C)
反应时间
阻尼过程值dAP [s] 0...30
用于模拟量输出的阻尼 (dAA) [s] 0.01...99.99
2-线
阶跃函数响应时间 模拟输出 [ms] 45
3-线
开关输出(dAP)响应时间最小值 [ms] 3
阶跃函数响应时间 模拟输出 [ms] 7
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.0
外形 无轮廓
SIO模式
必需的mater port type A
模拟过程数据 1
二位输出过程数据 2
处理周期最小值 [ms] 2.3
支持的DeviceID
运行方式 DeviceID
default 156
工作条件
环境温度 [°C] -25...80
存储温度 [°C] -40...100
外壳防护等级 IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 0,5/1 kV
EN 61000-4-6 射频场感应的传导抗扰度 10 V
抗冲击
DIN IEC 68-2-27 50 g (11 ms)
抗震
DIN IEC 68-2-6 20 g (10...2000 Hz)
MTTF [年] 148.85
机械技术数据
重量 [g] 378
原材料 不锈钢(1.4404 / 316L); FKM; PTFE; PBT; PEI; PFA
材料(接液部件) 陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命 1亿
系统接口 螺纹连接 G 1 外螺纹 密封锥面 注意: 该产品只允许安装在G1密封锥面过程连接。; 该产品的G1A密封锥面仅适用于带金属末端限位的适配器。
显示器/操作件
显示
显示单位 LED, 绿色
开关状态 LED, 黄色
功能显示 字母数字显示, 4位数字
测量值 字母数字显示, 4位数字
显示单位 bar; psi; MPa; 测量范围值的%
注释
包装单位 1 件
电气连接
接口 接插件: 1 x M12; 译码: A; 触头: 镀金的
