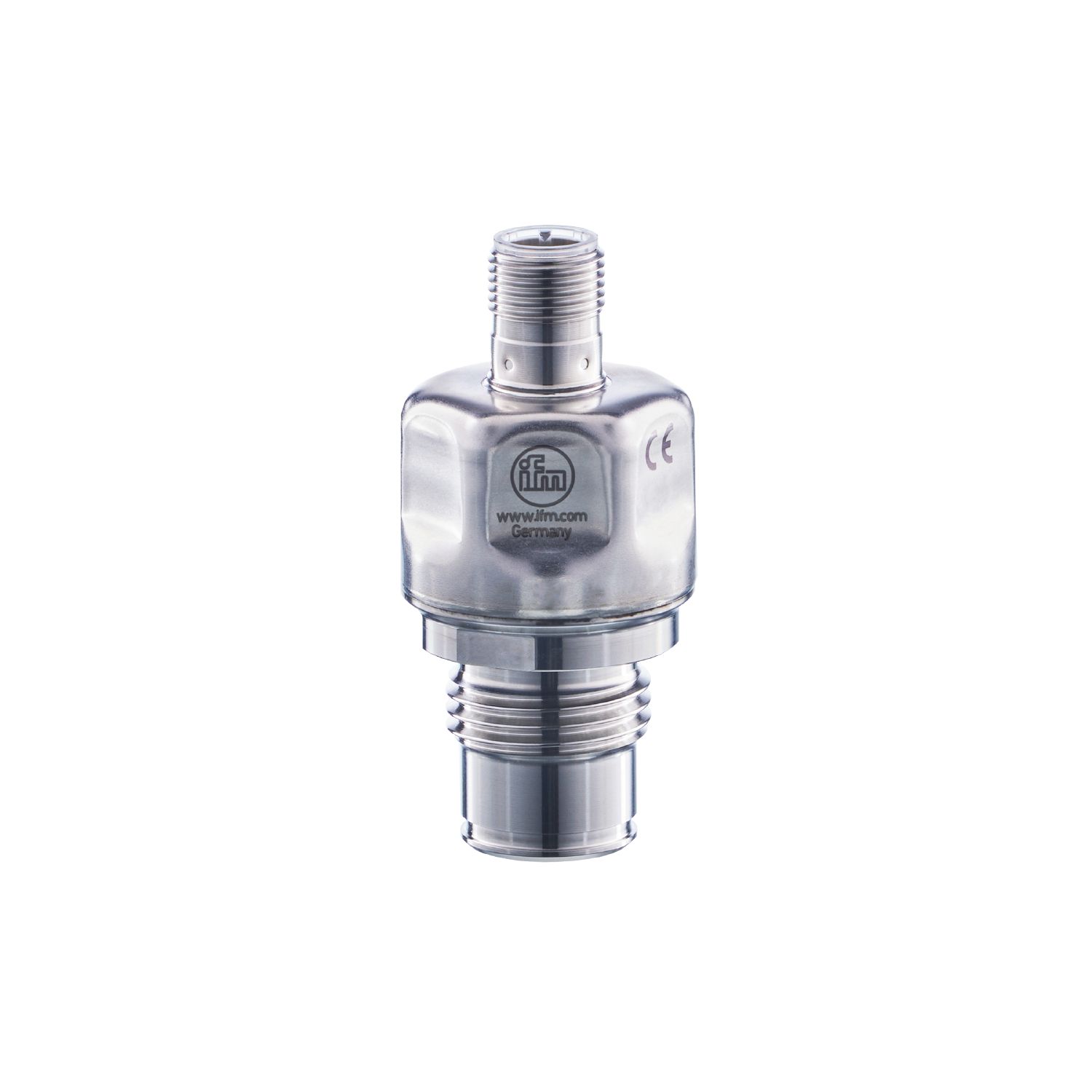

齐平式压力变送器

PL1543

PL-040-REA12-A-DKG/US/ /

齐平式压力变送器

PL1543

PL-040-REA12-A-DKG/US/ /

  • 可靠检测工业和移动应用的系统压力
  • 较高的抗冲击和振动能力
  • 优秀的重复性和低线性误差
  • 适合在空间受限情况下安装的耐用不锈钢紧凑外壳
  • 集成IO-Link温度测量
  • 通过 IO-Link 的准确模拟输出和便利通信
  • ce
  • ukca
  • iolink
  • cul
产品特征
输入和输出总数 数字输出数量: 1; 模拟输出数量: 1
测量范围
-1...40 bar -14.5...580 psi -0.1...4 MPa
系统接口 螺纹连接 G 1/2 外螺纹
应用
特殊的性能 镀金触点
测量元件 陶瓷电容式压力测量元件
温度监控
应用 可齐平安装,适用于工业应用; 用于工业应用
介质 粘稠介质或者含有颗粒物的液体; 液体; 根据需求其他的介质
介质温度 [°C] -25...110; (采用金属对金属密封件的齐平式零泄漏安装。关于其他密封件版本的允许温度,请参见“附件”下的密封材料)
爆破压力最小值
300 bar 4350 psi 30 MPa
抗压强度
175 bar 2538 psi 17 MPa
耐真空 [mbar] -1000
压力 相对压力; 真空
齐平安装
电气数据
工作电压 [V] 9.6...30 DC
绝缘电阻最小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护
Watchdog集成看门狗电路
2-线
电流损耗 [mA] 3.5...21.5
开机延迟时间 [s] < 1
3-线
电流损耗 [mA] < 30
开机延迟时间 [s] < 0.5
总的输入/输出
输入和输出总数 数字输出数量: 1; 模拟输出数量: 1
输出
输出数量 2
输出信号 模拟信号; IO-Link(可配置)
数字输出数量 1; (IO-Link)
模拟输出数量 1
模拟电流输出 [mA] 4...20; (可调整量程; 1:5)
负载最大值 [Ω] (Ub - 9,6 V) / 21,5 mA; 670 Ω (Ub = 24 V)
短路保护
过载保护
测量/设定范围
测量范围
-1...40 bar -14.5...580 psi -0.1...4 MPa
测量值起点
-1...32 bar -15...464 psi -0.1...3.2 MPa
测量值终点
7...40 bar 102...580 psi 0.7...4 MPa
设定步距
0.01 bar 1 psi 0.001 MPa
出厂设定
ASP = 0.0 bar AEP = 40.0 bar
ASP = 0.0 MPa AEP = 4 MPa
ASP = 0.0 psi AEP = 580 psi
温度监控
测量范围
-25...110 °C -13...230 °F
精度/偏差
重复精度 [测量范围值的%] < ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%] < ± 0,8; (线性度包括迟滞和重复精度,限值设置符合DIN EN IEC 62828-1)
线性偏差 [测量范围值的%] < ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%] < ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%] < ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K] < ± 0,1 (-25...85 °C) < ± 0,3 (85...110 °C)
温度系数量程 [测量范围值的百分比 / 10 K] < ± 0,1 (-25...85 °C) < ± 0,3 (85...110 °C)
温度监控
精确度 [K] ± 2.5 K +(0.045 x(环境温度 – 介质温度))
反应时间
阻尼过程值dAP [s] 0...99.99
用于模拟量输出的阻尼 (dAA) [s] 0...99.99
2-线
阶跃函数响应时间 模拟输出 [ms] 12
3-线
阶跃函数响应时间 模拟输出 [ms] 3
温度监控
响应时间T05 / T09 [s] < 10 / < 25; (DIN EN 60751 水; > 0,9 m/s)
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI标准 IEC 61131-9
外形 Smart Sensor ED2: Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A)
SIO模式
必需的mater port type A; (当针脚2未连接时: B)
处理周期最小值 [ms] 3.5
IO-Link压力分辨率 [bar] 0.01
IO-Link温度分辨率 [K] 0.2
IO-Link过程数据(周期性)
功能 位长
压力 16
温度 16
设备状态 4
IO-Link功能(非周期性) 应用特定标签; 内部温度
支持的DeviceID
运行方式 DeviceID
default 1432
工作条件
环境温度 [°C] -25...90
存储温度 [°C] -40...100
外壳防护等级 IP 67; IP 68; IP 69
认证/测试
EMC电磁兼容
DIN EN 61326-1
抗冲击
DIN EN 60068-2-27 50 g (11 ms)
抗震
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年] 427
UL认证
Enclosure type Type 1
UL认证编号 J056
文件数量UL E174189
机械技术数据
重量 [g] 114.3
原材料 不锈钢(1.4435 / 316L); 不锈钢(1.4404 / 316L); PA; PTFE; FKM
材料(接液部件) 不锈钢(1.4435 / 316L); Al2O3 (陶瓷); 表面特征值 : Ra < 0,4 / Rz 4; PTFE; (FKM,使用DIN EN ISO 1179-2密封件进行密封,参见操作说明书)
开关动作寿命 1亿
拧紧扭矩 [Nm] 25
系统接口 螺纹连接 G 1/2 外螺纹
显示器/操作件
显示
操作状态 2 LED, 绿色
附件
供货范围
扁平密封圈: G1/2, FKM DIN EN ISO1179-2 (-15...110°C), E30492
附件(可选)
扁平密封圈: G1/2, FKM DIN EN ISO1179-2 (-15...110°C), E30492
扁平密封圈: G1/2, EPDM DIN EN ISO1179-2 (-25...110°C), E30451
扁平密封圈: G1/2, FFKM DIN EN ISO1179-2 (-5...110°C), E30513
O形环: 16,4 x 1, FKM (-15...110°C), E30510
O形环: 16,4 x 1, EPDM (-25...110°C), E30511
O形环: 16,4 x 1, FFKM (-5...110°C), E30512
注释
包装单位 1 件
电气连接
接口 接插件: 1 x M12; 译码: A; 触头: 镀金的
