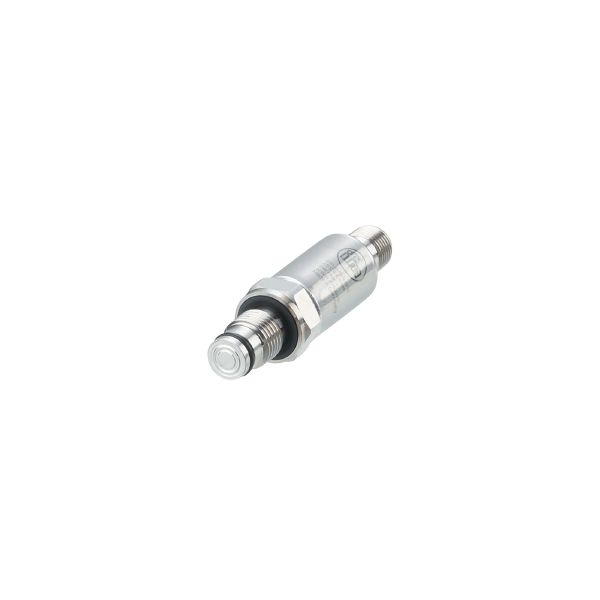

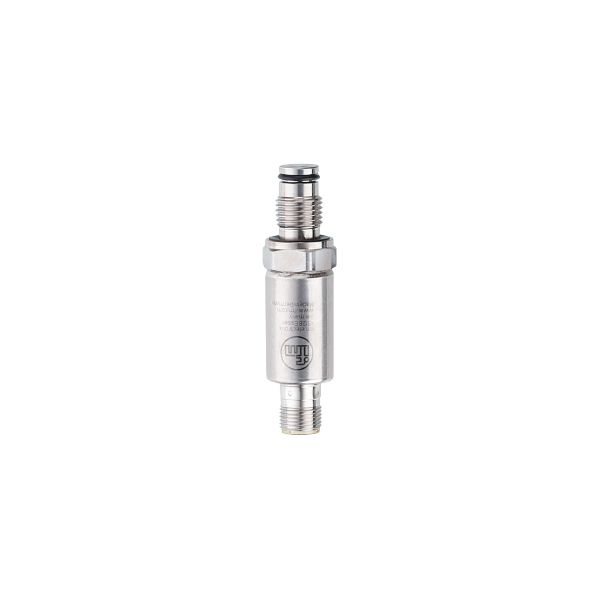

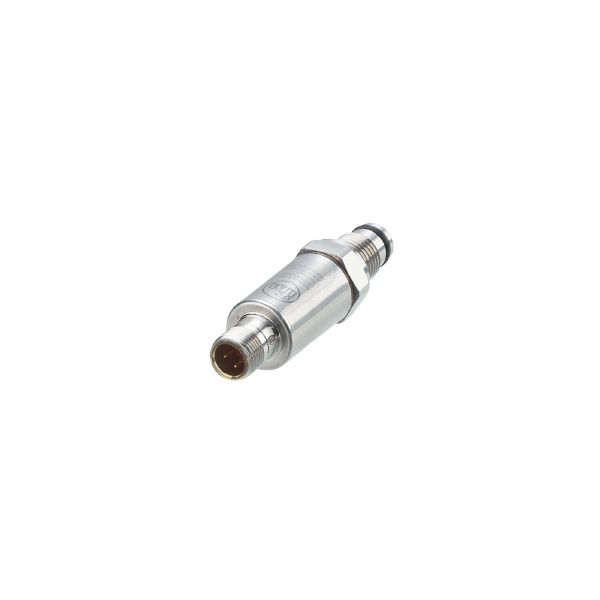

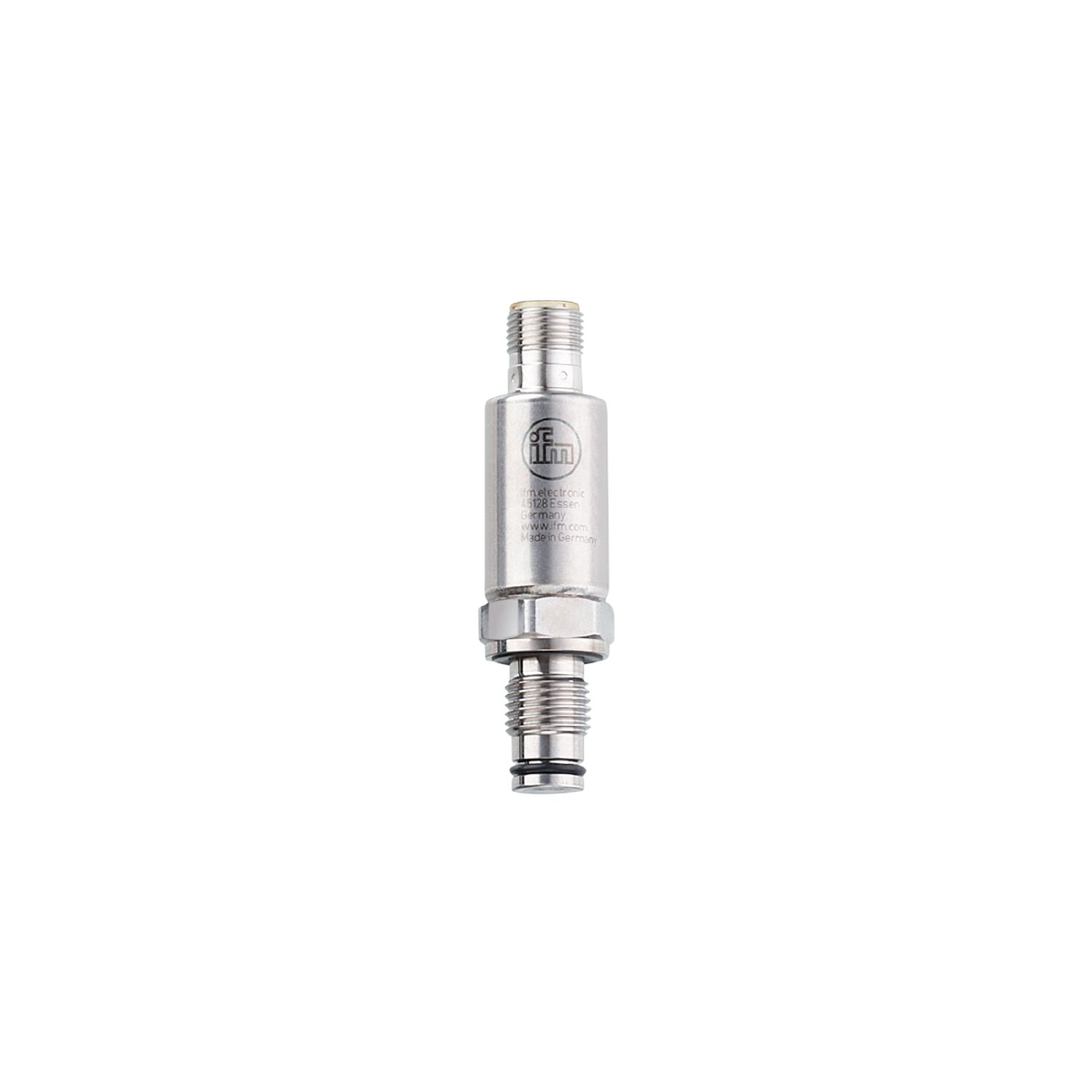

齐平式压力变送器

Name: PL5400
Brand: ifm
SKU: PL5400
Price: 2979.00 CNY

PL5400

PL-400-SEG14-A-ZVG/US/ /W

齐平式压力变送器

PL5400

PL-400-SEG14-A-ZVG/US/ /W

可靠检测工业和移动应用的系统压力
较高的抗冲击和振动能力
优秀的重复性和低线性误差
适合在空间受限情况下安装的耐用不锈钢紧凑外壳

产品特征

输入和输出总数

模拟输出数量: 1

测量范围

0...400 bar

0...5800 psi

0...40 MPa

系统接口

螺纹连接 G 1/4 外螺纹

应用

测量元件

采用膜片密封件技术的薄膜测量元件

应用

可齐平安装，适用于工业应用; 用于工业应用

介质

粘稠介质或者含有颗粒物的液体; 液体和气体介质

介质温度 [°C]

-20...90

爆破压力最小值

1700 bar

24655 psi

170 MPa

抗压强度

800 bar

11580 psi

80 Mpa

注意抗压强度

静态

耐真空 [mbar]

-1000

压力

相对压力

电气数据

工作电压 [V]	8.5...36 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
开机延迟时间 [s]	0.1

总的输入/输出

输入和输出总数	模拟输出数量: 1

输出

输出数量	1
输出信号	模拟信号
模拟输出数量	1
模拟电流输出 [mA]	4...20
负载最大值 [Ω]	(Ub – 8,5 V) / 21,5 mA; @8,5V= 0 Ω; @12V max. 160 Ω; @24V max. 720 Ω
短路保护	有
过载保护	有

测量/设定范围

测量范围

0...400 bar

0...5800 psi

0...40 MPa

精度/偏差

重复精度 [测量范围值的%]	< ± 0,05; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%]	< ± 0,5; (包括：安装拧得过紧导致的漂移、零点和测量范围误差、非线性、迟滞)
线性偏差 [测量范围值的%]	< ± 0,1 (BFSL) / < ± 0,2 (LS)
滞后偏差 [测量范围值的%]	< ± 0,2
长时间稳定性 [测量范围值的%]	< ± 0,1; (每6个月)
温度系数零点 [测量范围值的百分比 / 10 K]	< 0,2 (-25...90 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< 0,15 (-25...90 °C)

反应时间

阶跃函数响应时间模拟输出 [ms]	2

工作条件

环境温度 [°C]	-25...90
存储温度 [°C]	-25...100
外壳防护等级	IP 67; IP 69K

认证/测试

EMC电磁兼容

DIN EN 61000-6-2
DIN EN 61000-6-3

抗冲击

DIN EN 60068-2-27

50 g (11 ms)

抗震

DIN EN 60068-2-6

20 g (10...2000 Hz)

MTTF [年]

787

UL认证

UL认证编号	J047
文件数量UL	E174189

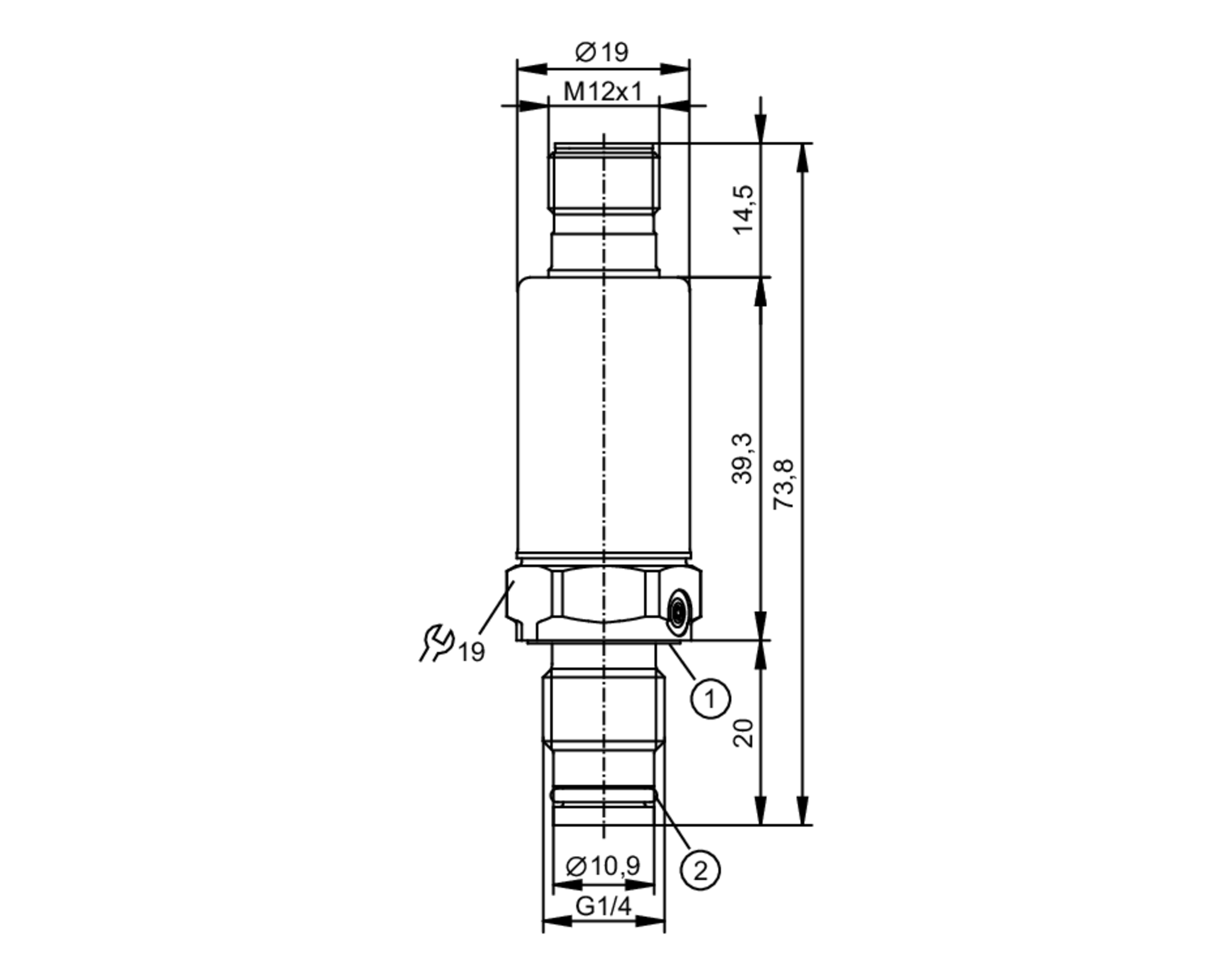

机械技术数据

重量 [g]	64.6
原材料	1.4542 (17-4 PH / 630); 不锈钢(1.4404 / 316L); PEI
材料(接液部件)	1.4542 (17-4 PH / 630); 不锈钢(1.4435 / 316L); FKM
开关动作寿命	6千万; (在额定压力的1.2倍)
拧紧扭矩 [Nm]	25...35; (推荐的拧紧扭矩; 取决于润滑、密封及压力等级)
系统接口	螺纹连接 G 1/4 外螺纹
过程连接密封	FKM
用于压力转移的填充液	NEOBEE（食品级，符合FDA规范）

附件

供货范围

O形环 : 8,5mm x 1,5mm, FKM, E30517

扁平密封圈 : G1/4 DIN EN ISO 1179-2, FKM, E30145

附件(可选)

O形环 : 5 x 8,5mm x1,5 mm, FKM, E30517

O形环 : 1 x 8,5mm x1,5 mm, FFFM, E30518

O形环 : 5 x 8,5mm x1,5 mm, EPDM, E30519

扁平密封圈 : 10 x G/1/4 DIN EN ISO 1179-2, FKM, E30145

扁平密封圈 : 1 x G/1/4 DIN EN ISO 1179-2, FFKM, E30520

扁平密封圈 : 10 x G/1/4 DIN EN ISO 1179-2, EPDM, E30442

注释

BFSL = Best Fit Straight Line

LS = 极限点设定

包装单位

1 件

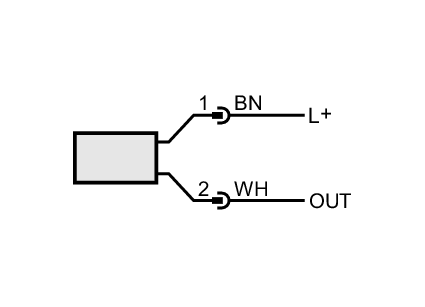

电气连接

接口	接插件: 1 x M12; 译码: A
