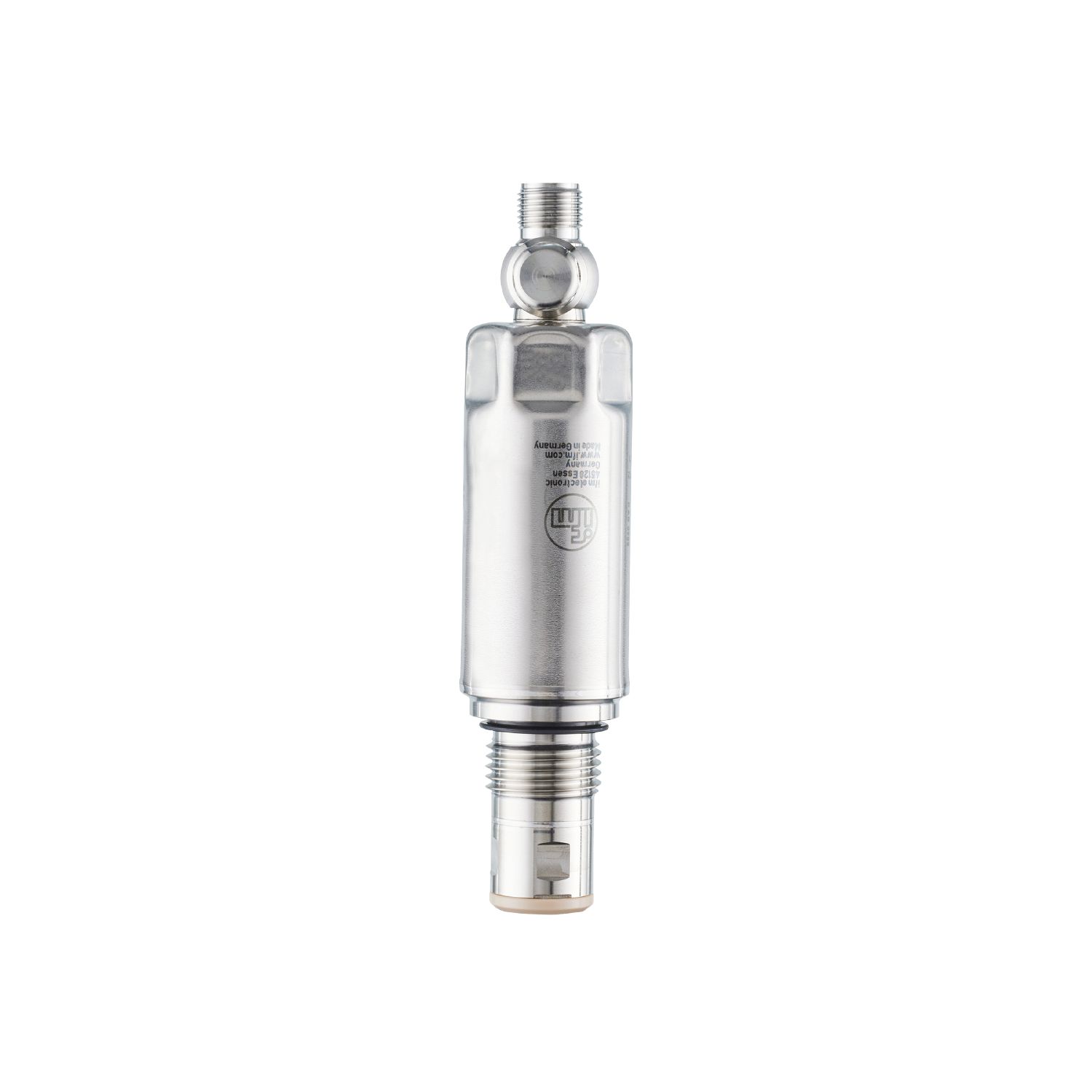

电子压力传感器

PM1505

PM-004-REA12-A-ZVG/US

电子压力传感器

PM1505

PM-004-REA12-A-ZVG/US

  • 耐用的不锈钢外壳,适用于食品和饮料工业
  • 卫生的齐平设计
  • 抗强效清洗剂的高压清洗
  • 耐高温,高防护等级
  • 集成IO-Link温度测量
{{ifmVariantName}}



  • acs
  • fcm
  • ce
  • fda
  • ehedg
  • eac
  • reg31
  • iolink
  • cul
  • ec19352004
  • 3a
技术参数
产品特征
输出信号 模拟信号; IO-Link
测量范围
-1...4 bar -14.5...58 psi -100...400 kPa
系统接口 螺纹连接 G 1/2 外螺纹 密封锥面
应用
特殊的性能 镀金触点
测量元件 陶瓷电容式压力测量元件
温度监控
应用 flush mountable for the food and beverage industry
介质 软膏状的及固体的介质; 液体和气体介质
介质温度 [°C] -25...125; (< 1 h: 150)
爆破压力最小值
80 bar 1200 psi 8000 kPa
抗压强度
40 bar 580 psi 4000 kPa
耐真空 [mbar] -1000
压力 相对压力
齐平安装
电气数据
工作电压 [V] 18...30 DC
绝缘电阻最小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护
Watchdog集成看门狗电路
2-线
电流损耗 [mA] 3.5...21.5
开机延迟时间 [s] < 1
3-线
电流损耗 [mA] < 45
开机延迟时间 [s] < 0.5
输出
输出数量 2
输出信号 模拟信号; IO-Link
模拟电流输出 [mA] 4...20; (可调整量程; 1:5)
负载最大值 [Ω] 700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护
过载保护
测量/设定范围
测量范围
-1...4 bar -14.5...58 psi -100...400 kPa
测量值起点
-1...3.2 bar -14.5...46.4 psi -100...320 kPa
测量值终点
0.2...4 bar -2.9...58 psi -20...400 kPa
设定步距
0.002 bar 0.05 psi 0.2 kPa
出厂设定
ASP = 0.0 bar AEP = 4.0 bar
温度监控
测量范围 [°C] -25...150
测量范围 [°F] -13...302
精度/偏差
重复精度 [测量范围值的%] < ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%] < ± 0,5 (DIN EN 61298-2); (包括零点和测量范围误差,非线性,迟滞; Turn down 1:1)
线性偏差 [测量范围值的%] < ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%] < ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%] < ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K] < ± 0,1 (-25...85 °C); < ± 0,3 (85...150 °C)
温度系数量程 [测量范围值的百分比 / 10 K] < ± 0,1 (-25...85 °C); < ± 0,3 (85...150 °C)
温度监控
精确度 [K] ± 2.5 K +(0.045 x(环境温度 – 介质温度))
反应时间
用于模拟量输出的阻尼 (dAA) [s] 0...4
2-线
阶跃函数响应时间 模拟输出 [ms] 30
3-线
阶跃函数响应时间 模拟输出 [ms] 7
温度监控
响应时间T05 / T09 [s] < 10 / < 25; (DIN EN 60751 水; > 0,9 m/s)
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI标准 IEC 61131-9
外形 Smart Sensor ED2: Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A)
SIO模式
必需的mater port type A; (当针脚2未连接时: B)
处理周期最小值 [ms] 4.5
IO-Link压力分辨率 [bar] 0.001
IO-Link温度分辨率 [K] 0.2
IO-Link过程数据(周期性)
功能 位长
压力 16
温度 16
设备状态 4
IO-Link功能(非周期性) 应用特定标签; 内部温度
支持的DeviceID
运行方式 DeviceID
默认 1023
工作条件
环境温度 [°C] -25...80
存储温度 [°C] -40...100
外壳防护等级 IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容
DIN EN 61326-1
抗冲击
DIN EN 60068-2-27 50 g (11 ms)
抗震
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年] 322
UL认证
UL认证编号 J024
文件数量UL E174189
机械技术数据
重量 [g] 262.6
原材料 不锈钢(1.4404 / 316L); PTFE; FKM
材料(接液部件) 陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PEEK; PTFE
开关动作寿命 1亿
拧紧扭矩 [Nm] 20
系统接口 螺纹连接 G 1/2 外螺纹 密封锥面
注释
包装单位 1 件
电气连接
接口 接插件: 1 x M12; 触头: 镀金的
