齐平式压力传感器

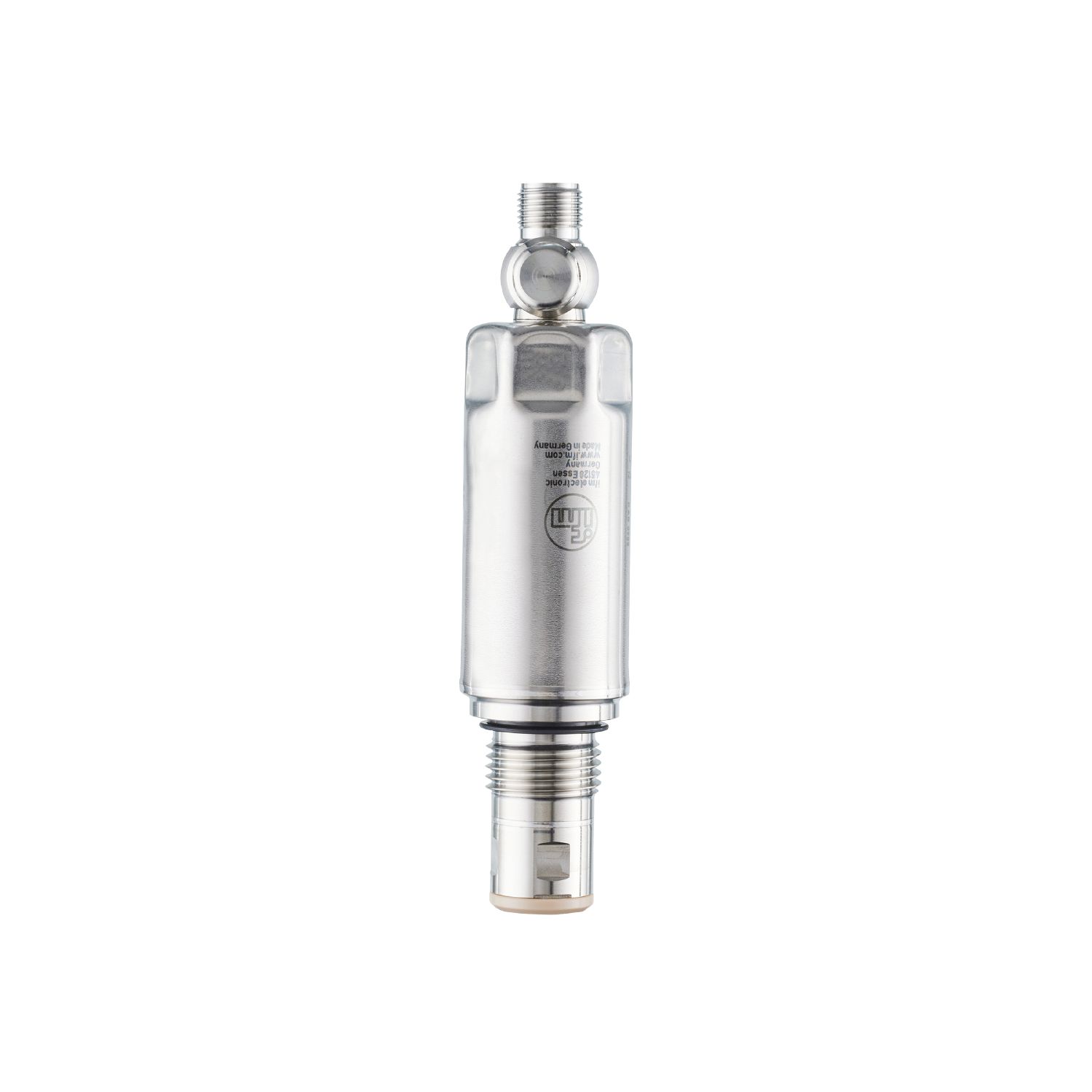

PM1506

PM-2,5-REA12-A-ZVG/US

齐平式压力传感器

PM1506

PM-2,5-REA12-A-ZVG/US

  • 耐用的不锈钢外壳,适用于食品和饮料工业
  • 卫生的齐平设计
  • 抗强效清洗剂的高压清洗
  • 耐高温,高防护等级
  • 集成IO-Link温度测量
  • 通过 IO-Link 的准确模拟输出和便利通信
  • acs
  • fcm
  • ce
  • fda
  • ukca
  • ehedg
  • reg31
  • iolink
  • cul
  • ec19352004
  • 3a
  • crn
产品特征
输入和输出总数 数字输出数量: 1; 模拟输出数量: 1
测量范围
-125...2500 mbar -1.82...36.26 psi -12.5...250 kPa
系统接口 螺纹连接 G 1/2 外螺纹 密封锥面
应用
特殊的性能 镀金触点
测量元件 陶瓷电容式压力测量元件
温度监控
应用 可齐平安装,适用于食品饮料行业
介质 粘稠介质或者含有颗粒物的液体; 液体和气体介质
由条件地适用于 用于气体介质压力> 25 bar仅根据需求
介质温度 [°C] -25...150
爆破压力最小值
50000 mbar 725 psi 5000 kPa
抗压强度
30000 mbar 435 psi 3000 kPa
耐真空 [mbar] -1000
压力 相对压力; 真空
齐平安装
允许工作压力的最大值(用于应用程序符合CRN标准) [bar] 3
电气数据
工作电压 [V] 18...30 DC
绝缘电阻最小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护
Watchdog集成看门狗电路
2-线
电流损耗 [mA] 3.5...21.5
开机延迟时间 [s] < 1
3-线
电流损耗 [mA] < 45
开机延迟时间 [s] < 0.5
总的输入/输出
输入和输出总数 数字输出数量: 1; 模拟输出数量: 1
输出
输出数量 2
输出信号 模拟信号; IO-Link; (可配置)
数字输出数量 1; (IO-Link)
模拟输出数量 1
模拟电流输出 [mA] 4...20; (可调整量程; 1:5)
负载最大值 [Ω] 700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护
过载保护
测量/设定范围
测量范围
-125...2500 mbar -1.82...36.26 psi -12.5...250 kPa
测量值起点
-125...2000 mbar -1.82...29 psi -12.5...200 kPa
测量值终点
375...2500 mbar 5.44...36.26 psi 37.5...250 kPa
设定步距
1 mbar 0.02 psi 0.1 kPa
出厂设定
ASP = 0.0 bar AEP = 2500 mbar
温度监控
测量范围
-25...150 °C -13...302 °F
精度/偏差
重复精度 [测量范围值的%] < ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%] < ± 0,5; (线性度包括迟滞和重复精度,限值设置符合DIN EN IEC 62828-1)
线性偏差 [测量范围值的%] < ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%] < ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%] < ± 0,1; (Turn down 1:1; 每年)
温度范围内的总偏差
温度范围 总偏差
-25...15 °C 特征曲线偏差 ± 0,05 测量范围值的% / 10 K
15...80 °C 特征曲线偏差
80...150 °C 特征曲线偏差 ± 0,1 测量范围值的% / 10 K
注释 详情请参见“图示和图表”章节
温度监控
精确度 [K] ± 2.5 K +(0.045 x(环境温度 – 介质温度))
重复精度 [K] ± 0,2
分辨率 [K] 0.2
反应时间
用于模拟量输出的阻尼 (dAA) [s] 0...4
2-线
阶跃函数响应时间 模拟输出 [ms] 30
3-线
阶跃函数响应时间 模拟输出 [ms] 7
温度监控
响应时间T05 / T09 [s] < 10 / < 25; (DIN EN 60751 水; > 0,9 m/s)
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI标准 IEC 61131-9
外形 Smart Sensor ED2: Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A)
SIO模式
必需的mater port type A; (当针脚2未连接时: B)
处理周期最小值 [ms] 4.5
IO-Link压力分辨率 [mbar] 0.5
IO-Link温度分辨率 [K] 0.2
IO-Link过程数据(周期性)
功能 位长
压力 16
温度 16
设备状态 4
IO-Link功能(非周期性) 应用特定标签; 内部温度
支持的DeviceID
运行方式 DeviceID
default 1024
工作条件
环境温度 [°C] -25...80
存储温度 [°C] -40...100
外壳防护等级 IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容
DIN EN 61326-1
抗冲击
DIN EN 60068-2-27 50 g (11 ms)
抗震
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年] 322
UL认证
UL认证编号 J024
文件数量UL E174189
机械技术数据
重量 [g] 306.2
原材料 不锈钢(1.4404 / 316L); PTFE; FKM
材料(接液部件) 陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PEEK; PTFE
开关动作寿命 1亿
拧紧扭矩 [Nm] 20
系统接口 螺纹连接 G 1/2 外螺纹 密封锥面
注释
包装单位 1 件
电气连接
接口 接插件: 1 x M12; 译码: A; 触头: 镀金的
图表
X 温度
Y 总偏差
