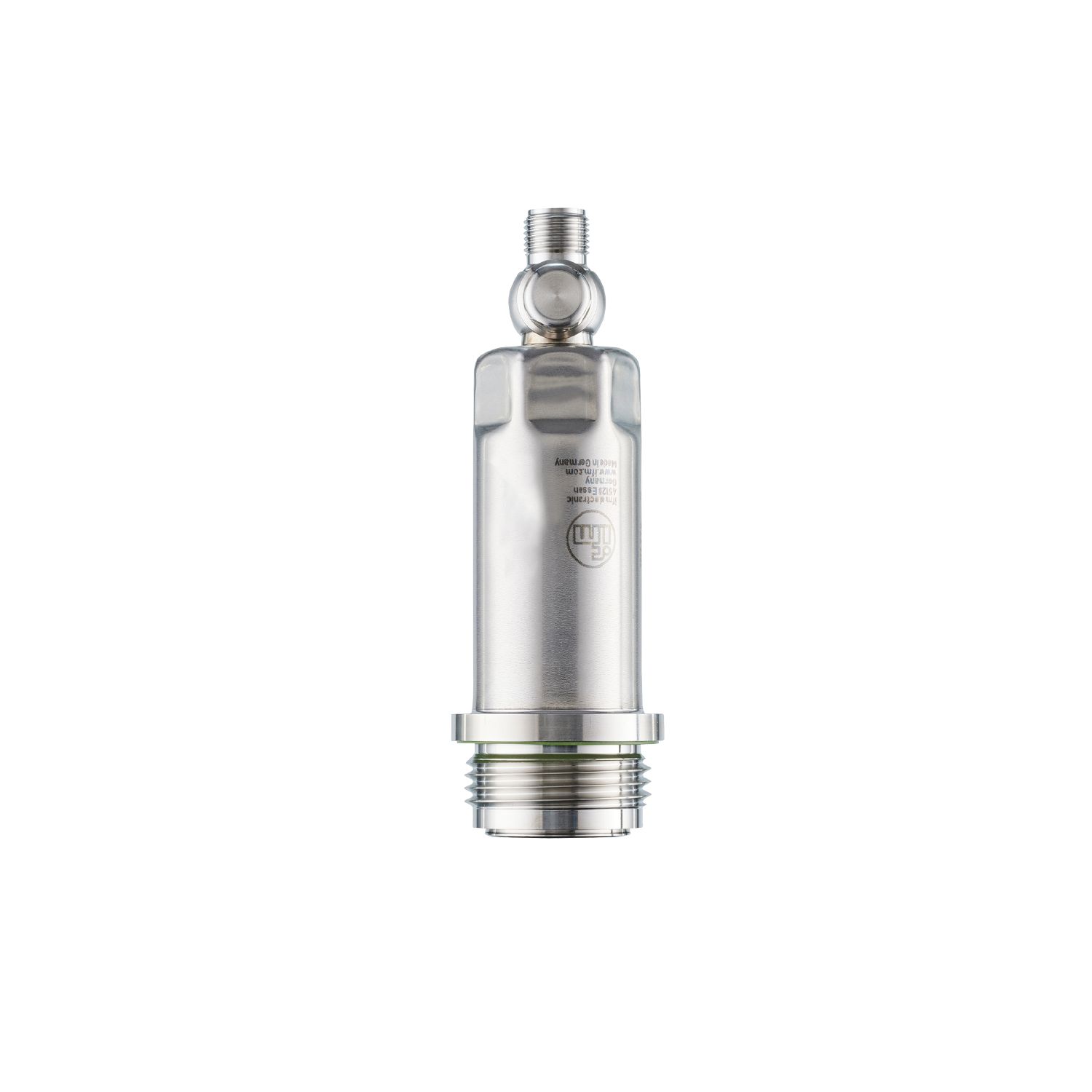

电子压力传感器
PM1706
PM-2,5-REA01-E-ZVG/US
电子压力传感器
PM1706
PM-2,5-REA01-E-ZVG/US
- 耐用的不锈钢外壳，适用于食品和饮料工业
- 卫生的齐平设计
- 抗强效清洗剂的高压清洗
- 耐高温，高防护等级
{{ifmVariantName}}
| 产品特征 | |||||
|---|---|---|---|---|---|
| 输出信号 | 模拟信号; (可配置) | ||||
| 测量范围 |
|
||||
| 系统接口 | 螺纹连接 G 1 外螺纹 Aseptoflex Vario | ||||
| 应用 | |||||
| 特殊的性能 | 镀金触点 | ||||
| 测量元件 | 陶瓷电容式压力测量元件 | ||||
| 温度监控 | 否 | ||||
| 应用 | flush mountable for the food and beverage industry | ||||
| 介质 | 软膏状的及固体的介质; 液体和气体介质 | ||||
| 介质温度 [°C] | -25...125; (150 max. 1h) | ||||
| 爆破压力最小值 |
|
||||
| 抗压强度 |
|
||||
| 耐真空 [mbar] | -1000 | ||||
| 压力 | 相对压力 | ||||
| 齐平安装 | 有 | ||||
| 允许工作压力的最大值（用于应用程序符合CRN标准） [bar] | 20 | ||||
| 电气数据 | |||||
| 工作电压 [V] | 18...30 DC | ||||
| 绝缘电阻最小值 [MΩ] | 100; (500 V DC) | ||||
| 防护等级 | III | ||||
| 反相保护 | 有 | ||||
| Watchdog集成看门狗电路 | 有 | ||||
| 2-线 | |||||
| 电流损耗 [mA] | 3.5...21.5 | ||||
| 开机延迟时间 [s] | 1 | ||||
| 3-线 | |||||
| 电流损耗 [mA] | < 45 | ||||
| 开机延迟时间 [s] | 0.5 | ||||
| 总的输入/输出 | |||||
| 输入和输出总数 | 模拟输出数量: 1 | ||||
| 输出 | |||||
| 输出数量 | 1 | ||||
| 输出信号 | 模拟信号; (可配置) | ||||
| 模拟输出数量 | 1 | ||||
| 模拟电流输出 [mA] | 4...20; (可调整量程) | ||||
| 负载最大值 [Ω] | 700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA) | ||||
| 短路保护 | 有 | ||||
| 过载保护 | 有 | ||||
| 测量/设定范围 | |||||
| 测量范围 |
|
||||
| 测量值起点 |
|
||||
| 测量值终点 |
|
||||
| 设定步距 |
|
||||
| 出厂设定 |
|
||||
| 精度/偏差 | |||||
| 重复精度 [测量范围值的%] | < ± 0,1; (温度波动< 10 K; Turn down 1:1) | ||||
| 特征曲线偏差 [测量范围值的%] | < ± 0,2 (DIN EN 61298-2); (包括零点和测量范围误差，非线性，迟滞; Turn down 1:1) | ||||
| 线性偏差 [测量范围值的%] | < ± 0,15; (Turn down 1:1) | ||||
| 滞后偏差 [测量范围值的%] | < ± 0,15; (Turn down 1:1) | ||||
| 长时间稳定性 [测量范围值的%] | < ± 0,1; (Turn down 1:1; 每年) | ||||
| 温度系数零点 [测量范围值的百分比 / 10 K] | < ± 0,05; (0...70 °C) | ||||
| 温度系数量程 [测量范围值的百分比 / 10 K] | < ± 0,15; (0...70 °C) | ||||
| 反应时间 | |||||
| 用于模拟量输出的阻尼 (dAA) [s] | 0...4 | ||||
| 2-线 | |||||
| 阶跃函数响应时间 模拟输出 [ms] | 30 | ||||
| 3-线 | |||||
| 阶跃函数响应时间 模拟输出 [ms] | 7 | ||||
| 接口 | |||||
| 通信接口 | IO-Link | ||||
| 传递类型 | COM2 (38,4 kBaud) | ||||
| IO-Link revision | 1.1 | ||||
| 外形 | Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000) | ||||
| SIO模式 | 否 | ||||
| 必需的mater port type | A | ||||
| 模拟过程数据 | 3 | ||||
| 处理周期最小值 [ms] | 3.2 | ||||
| 支持的DeviceID |
|
||||
| 工作条件 | |||||
| 环境温度 [°C] | -25...80 | ||||
| 存储温度 [°C] | -40...100 | ||||
| 外壳防护等级 | IP 67; IP 68; IP 69K | ||||
| 认证/测试 | |||||
| EMC电磁兼容 |
|
||||
| 抗冲击 |
|
||||
| 抗震 |
|
||||
| MTTF [年] | 323 | ||||
| 注意许可证 |
|
||||
| UL认证 |
|
||||
| 机械技术数据 | |||||
| 重量 [g] | 280.5 | ||||
| 原材料 | 不锈钢(1.4404 / 316L); PBT | ||||
| 材料(接液部件) | 陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE | ||||
| 开关动作寿命 | 1亿 | ||||
| 拧紧扭矩 [Nm] | 35 | ||||
| 系统接口 | 螺纹连接 G 1 外螺纹 Aseptoflex Vario | ||||
| 注释 | |||||
| 包装单位 | 1 件 | ||||
| 电气连接 | |||||
| 接口 | 接插件: 1 x M12; 触头: 镀金的 | ||||
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — PM1706-00 —
|
|||||
PM1706 –
PM-2,5-REA01-E-ZVG/US
电气连接
接插件: 1 x M12; 触头: 镀金的
接口
- 1
- 用于2线操作的连接 ( 模拟 )
- 2
- 用于3线操作的连接 ( 模拟 / IO-Link )
- OUT1 : IO-Link
- OUT2 : 模拟量输出
