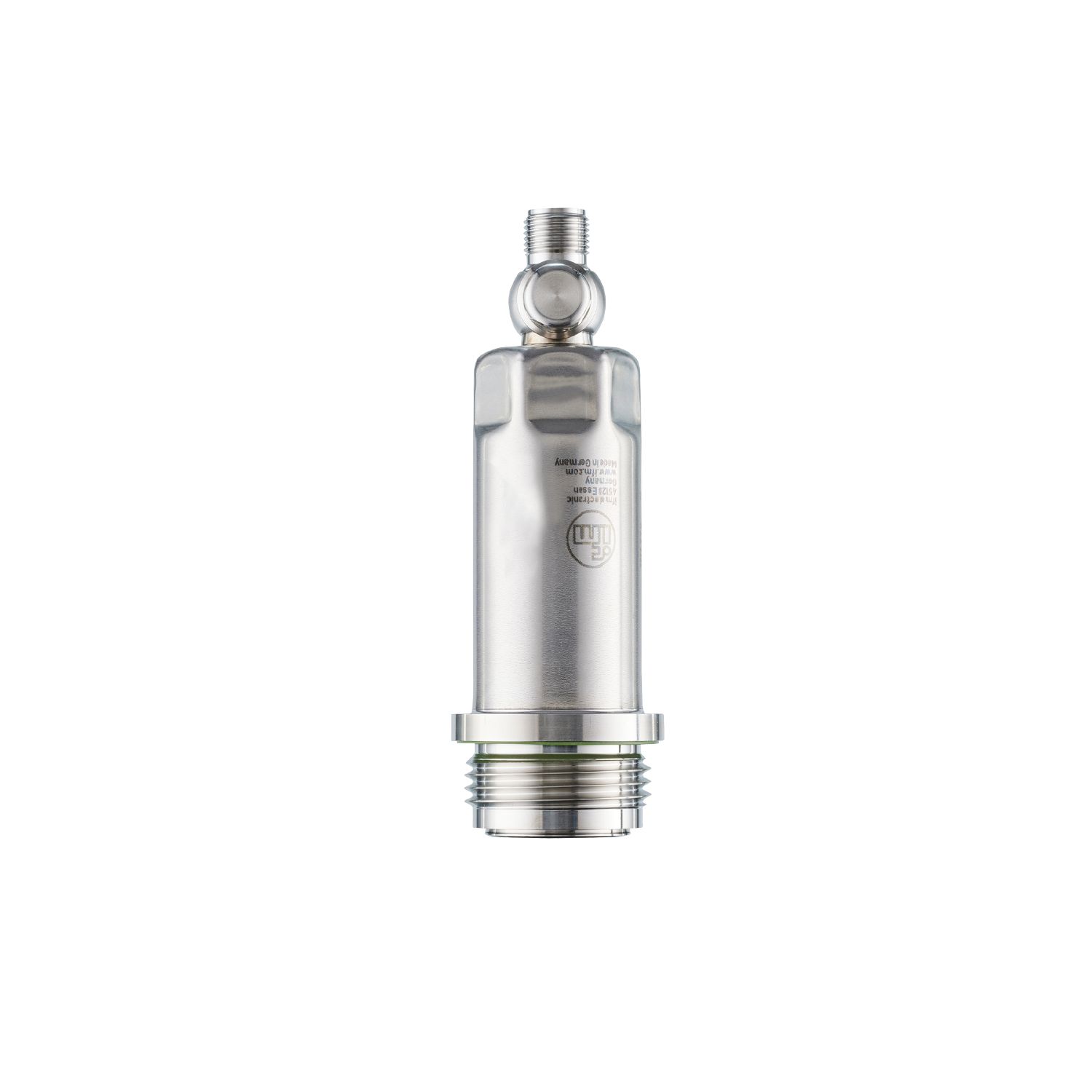

电子压力传感器

PM1714

PM-016-REA01-E-ZVG/US

电子压力传感器

PM1714

PM-016-REA01-E-ZVG/US

  • 耐用的不锈钢外壳,适用于食品和饮料工业
  • 卫生的齐平设计
  • 抗强效清洗剂的高压清洗
  • 耐高温,高防护等级
{{ifmVariantName}}



  • acs
  • fcm
  • ce
  • fda
  • ehedg
  • eac
  • reg31
  • iolink
  • cul
  • 3a
  • crn
技术参数
产品特征
输出信号 模拟信号; (可配置)
测量范围
-1...16 bar -14.6...232 psi -0.1...1.6 MPa
系统接口 螺纹连接 G 1 外螺纹 Aseptoflex Vario
应用
特殊的性能 镀金触点
测量元件 陶瓷电容式压力测量元件
温度监控
应用 flush mountable for the food and beverage industry
介质 软膏状的及固体的介质; 液体和气体介质
介质温度 [°C] -25...125; (150 max. 1h)
爆破压力最小值
250 bar 3625 psi 25 MPa
抗压强度
75 bar 1085 psi 7.5 Mpa
耐真空 [mbar] -1000
压力 相对压力; 真空
齐平安装
允许工作压力的最大值(用于应用程序符合CRN标准) [bar] 60
电气数据
工作电压 [V] 18...30 DC
绝缘电阻最小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护
Watchdog集成看门狗电路
2-线
电流损耗 [mA] 3.5...21.5
开机延迟时间 [s] 1
3-线
电流损耗 [mA] < 45
开机延迟时间 [s] 0.5
总的输入/输出
输入和输出总数 模拟输出数量: 1
输出
输出数量 1
输出信号 模拟信号; (可配置)
模拟输出数量 1
模拟电流输出 [mA] 4...20; (可调整量程)
负载最大值 [Ω] 700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护
过载保护
测量/设定范围
测量范围
-1...16 bar -14.6...232 psi -0.1...1.6 MPa
测量值起点
-1...12.8 bar -14.6...185.6 psi -0.1...1.28 MPa
测量值终点
2.2...16 bar 32...232 psi 0.22...1.6 MPa
设定步距
0.01 bar 0.2 psi 0.001 MPa
出厂设定
ASP = 0.0 bar AEP = 16.0 bar
精度/偏差
重复精度 [测量范围值的%] < ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%] < ± 0,2 (DIN EN 61298-2); (包括零点和测量范围误差,非线性,迟滞; Turn down 1:1)
线性偏差 [测量范围值的%] < ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%] < ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%] < ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K] < ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K] < ± 0,15; (0...70 °C)
反应时间
用于模拟量输出的阻尼 (dAA) [s] 0...4
2-线
阶跃函数响应时间 模拟输出 [ms] 30
3-线
阶跃函数响应时间 模拟输出 [ms] 7
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
外形 Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式
必需的mater port type A
模拟过程数据 3
处理周期最小值 [ms] 3.2
支持的DeviceID
运行方式 DeviceID
默认 661
工作条件
环境温度 [°C] -25...80
存储温度 [°C] -40...100
外壳防护等级 IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容
DIN EN 61000-6-2
DIN EN 61000-6-3
抗冲击
DIN EN 60068-2-27 50 g (11 ms)
抗震
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年] 323
注意许可证
出厂证书可在www.factory-certificate.ifm下载
UL认证
UL认证编号 J021
机械技术数据
重量 [g] 281
原材料 不锈钢(1.4404 / 316L); PBT
材料(接液部件) 陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命 1亿
拧紧扭矩 [Nm] 35
系统接口 螺纹连接 G 1 外螺纹 Aseptoflex Vario
注释
包装单位 1 件
电气连接
接口 接插件: 1 x M12; 触头: 镀金的
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — PM1714-00 —
