PM2653

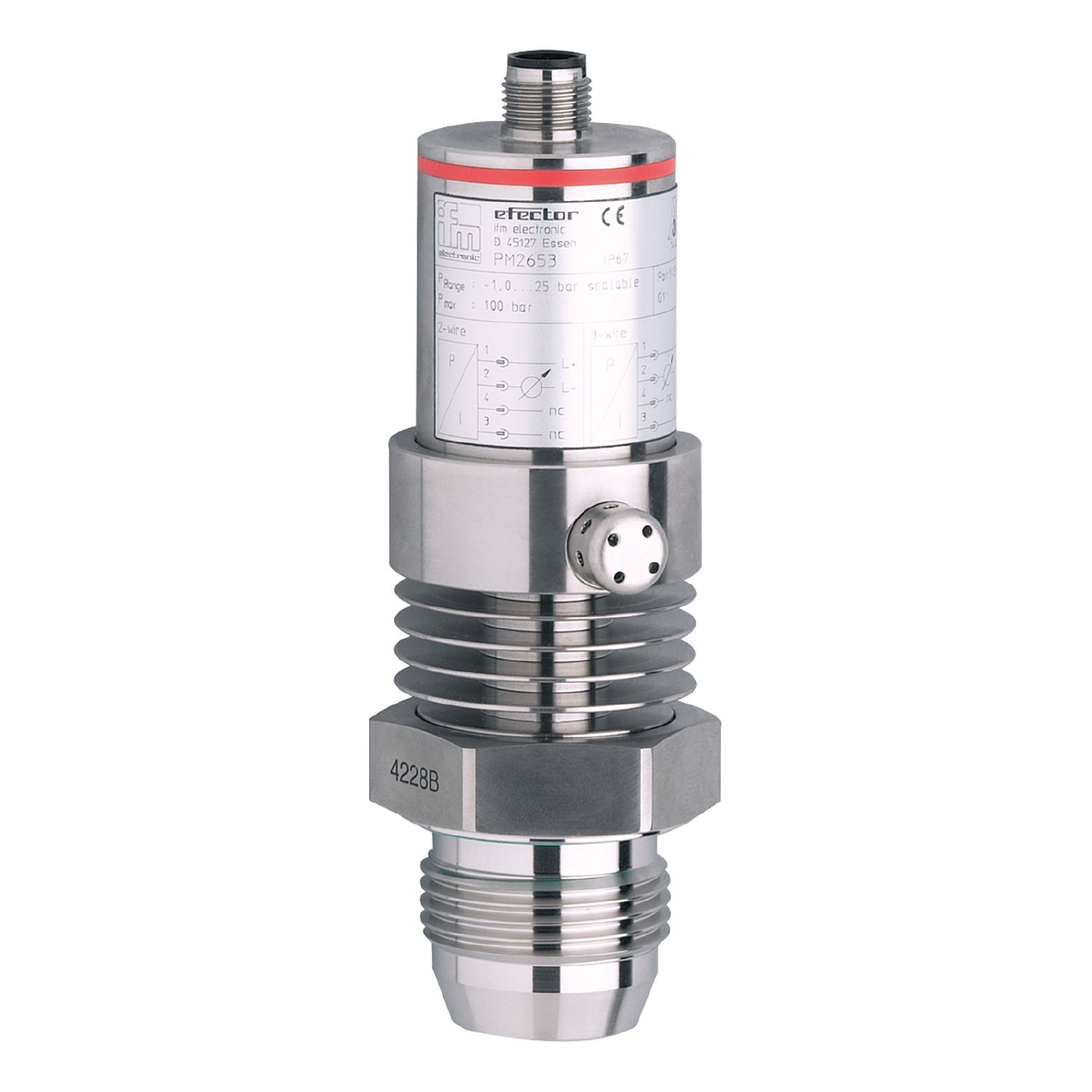

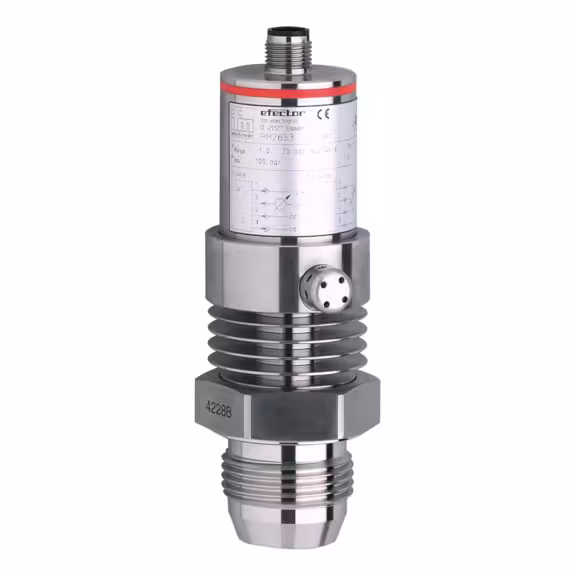

齐平式压力变送器

PM2653

PM-025-REA01-E-ZVG/US/ /P

齐平式压力变送器

PM2653

PM-025-REA01-E-ZVG/US/ /P

用于可靠的液体静压液位检测
容器和水槽壁中的齐平安装
耐用的密封不锈钢外壳，防护请腐蚀性介质和湿气进入
可调整的模拟输出，带有可调节的范围和零点
可作为两线或三线连接

停产产品 - 存档登录

替代产品: PM1603 产品比较: PM2653 / PM1603 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

产品特征

输入和输出总数

模拟输出数量: 1

测量范围

-1...25 bar

-15...363 psi

-0.1...2.5 MPa

系统接口

螺纹连接 G 1 外螺纹密封锥面

应用

特殊的性能

镀金触点

应用

可齐平安装，适用于食品饮料行业

介质

粘稠介质或者含有颗粒物的液体; 液体和气体介质

介质温度 [°C]

-25...125; (145 max. 1h)

爆破压力最小值

350 bar

5070 psi

35 MPa

抗压强度

100 bar

1450 psi

10 Mpa

压力

相对压力

齐平安装

有

电气数据

工作电压 [V]	14...30 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有

总的输入/输出

输入和输出总数	模拟输出数量: 1

输出

输出数量	1
输出信号	模拟信号
模拟输出数量	1
模拟电流输出 [mA]	4...20
负载最大值 [Ω]	550; (Ub = 24 V; (Ub - 13 V) / 20 mA)
过载保护	有

测量/设定范围

测量范围

-1...25 bar

-15...363 psi

-0.1...2.5 MPa

测量值起点

-1...18.8 bar

-15...272 psi

-0.1...1.88 MPa

测量值终点

5.3...25 bar

76...363 psi

0.53...2.5 MPa

设定步距

0.1 bar

1 psi

0.01 MPa

出厂设定

ASP = 0.0 bar

AEP = 25.0 bar

精度/偏差

重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,6; (Turn down 1:1 , 线性，包括滞后及重复精度 , 符合DIN EN IEC 62828-1的限值设置)
线性偏差 [测量范围值的%]	< ± 0,5; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,1; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,1; (0...80 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,2; (0...80 °C)

反应时间

模拟输出响应时间最大值 [ms]	3

软件/编程

参数设定	零点; 测量范围值

接口

通信接口	EPS

工作条件

环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V

抗冲击

DIN IEC 68-2-27

50 g (11 ms)

抗震

DIN IEC 68-2-6

20 g (10...2000 Hz)

机械技术数据

重量 [g]	533.5
原材料	不锈钢(1.4404 / 316L); PEI; FKM
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
系统接口	螺纹连接 G 1 外螺纹密封锥面

注释

如果具有3A证书的适配器用于安装，3A认证才有效。

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的
