PN2209

带显示屏的压力传感器

Name: PN2209
Brand: ifm
SKU: PN2209
Price: 11597.00 CNY

PN2209

PN-1-1BRBN14-MFRKG/US/ /V

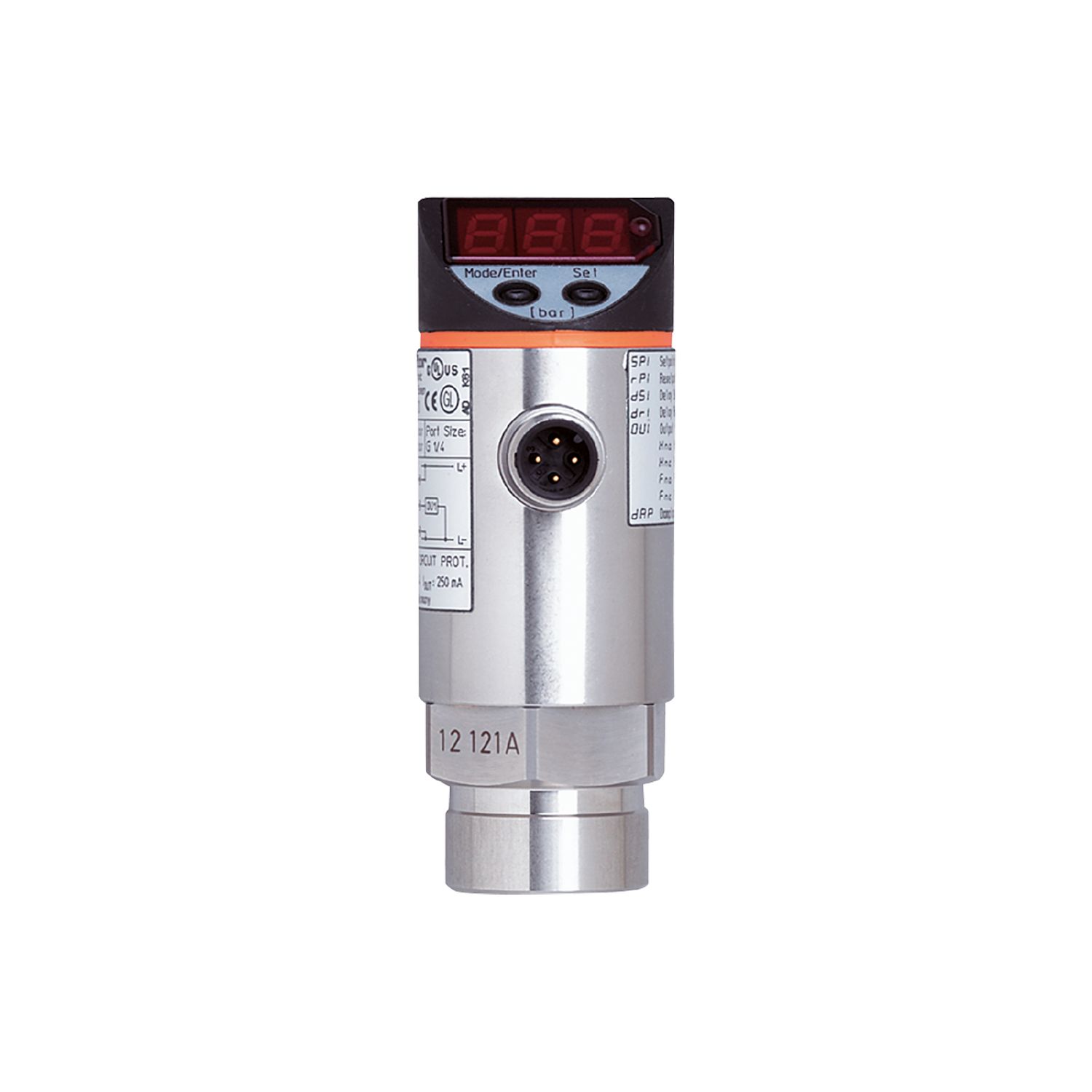

带显示屏的压力传感器

PN2209

PN-1-1BRBN14-MFRKG/US/ /V

2 个开关输出；可将其中一个编程为模拟输出
清晰可见的 4 位 LED 显示
可选择特定国家的压力单位
高负载保护，长期稳定性
可选输出极性

該產品即將/已停產

替代产品: PN2299 产品比较: PN2209 / PN2299 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

产品特征

输入和输出总数	数字输出数量: 2; 模拟输出数量: 1
测量范围 [psi]	-14.5...14.5
系统接口	螺纹连接 1/4" NPT 外螺纹

应用

特殊的性能	镀金触点
应用	用于工业应用
介质	液体和气体介质
介质温度 [°C]	-25...80
爆破压力最小值 [psi]	725
抗压强度 [psi]	290
压力	相对压力

电气数据

工作电压 [V]	18...32 DC; (按照SELV/PELV)
电流损耗 [mA]	< 35
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
开机延迟时间 [s]	0.3
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输出数量: 2; 模拟输出数量: 1

输出

输出数量	2
输出信号	开关信号; 模拟信号; IO-Link; (可配置)
电气设计	PNP/NPN
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	250
开关频率DC [Hz]	< 500
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程 1:4)
负载最大值 [Ω]	(Ub - 10 V) / 20 mA
模拟电压输出 [V]	0...10; (可调整量程 1:4)
负载电阻最小值 [Ω]	2000
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

测量范围 [psi]

-14.5...14.5

开关点, SP [psi]

-14.3...14.5

复原点, rP [psi]

-14.4...14.4

测量值起点 [psi]

-14.4...7.3

测量值终点 [psi]

-7.2...14.5

设定步距 [psi]

0.1

出厂设定

	SP1 = -7.3 psi	rP1 = -7.8 psi
	SP2 = 7.3 psi	rP2 = 6.7 psi
	ASP = -14.4 psi	AEP = 14.5 psi

精度/偏差

开关点精度 [测量范围值的%]	< ± 0,4; (Turn down 1:1)
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line; LS = 极限点设定)
滞后偏差 [测量范围值的%]	< ± 0,1; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,2; (-25...80 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,2; (-25...80 °C)

反应时间

反应时间 [ms]	< 1.5
阻尼过程值dAP [s]	0.01...4
用于模拟量输出的阻尼 (dAA) [s]	0.01...4
模拟输出响应时间最大值 [ms]	3

软件/编程

参数设定	迟滞/窗口; 常开/常闭; 输出极性; 电流/电压输出; 阻尼; 显示值适应; 显示屏可旋转及关闭; 显示单位; 零点; 测量范围值

接口

通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.0

工作条件

环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 65

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V

抗冲击

DIN IEC 68-2-27

50 g (11 ms)

抗震

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF [年]

131

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	265
原材料	不锈钢(1.4301/304); 不锈钢(1.4404 / 316L); PC; PBT; PEI; FKM; PTFE
材料(接液部件)	不锈钢(1.4305/303); 陶瓷; FKM
开关动作寿命	1亿
系统接口	螺纹连接 1/4" NPT 外螺纹
已集成限制器元件	否(可以改装 )

显示器/操作件

显示

显示单位	3 x LED, 绿色
开关状态	2 x LED, 黄色
功能显示	字母数字显示, 4位数字
测量值	字母数字显示, 4位数字

显示单位

mbar; kPa; psi; inH2O; inHg

注释

包装单位	1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的
