PN2220

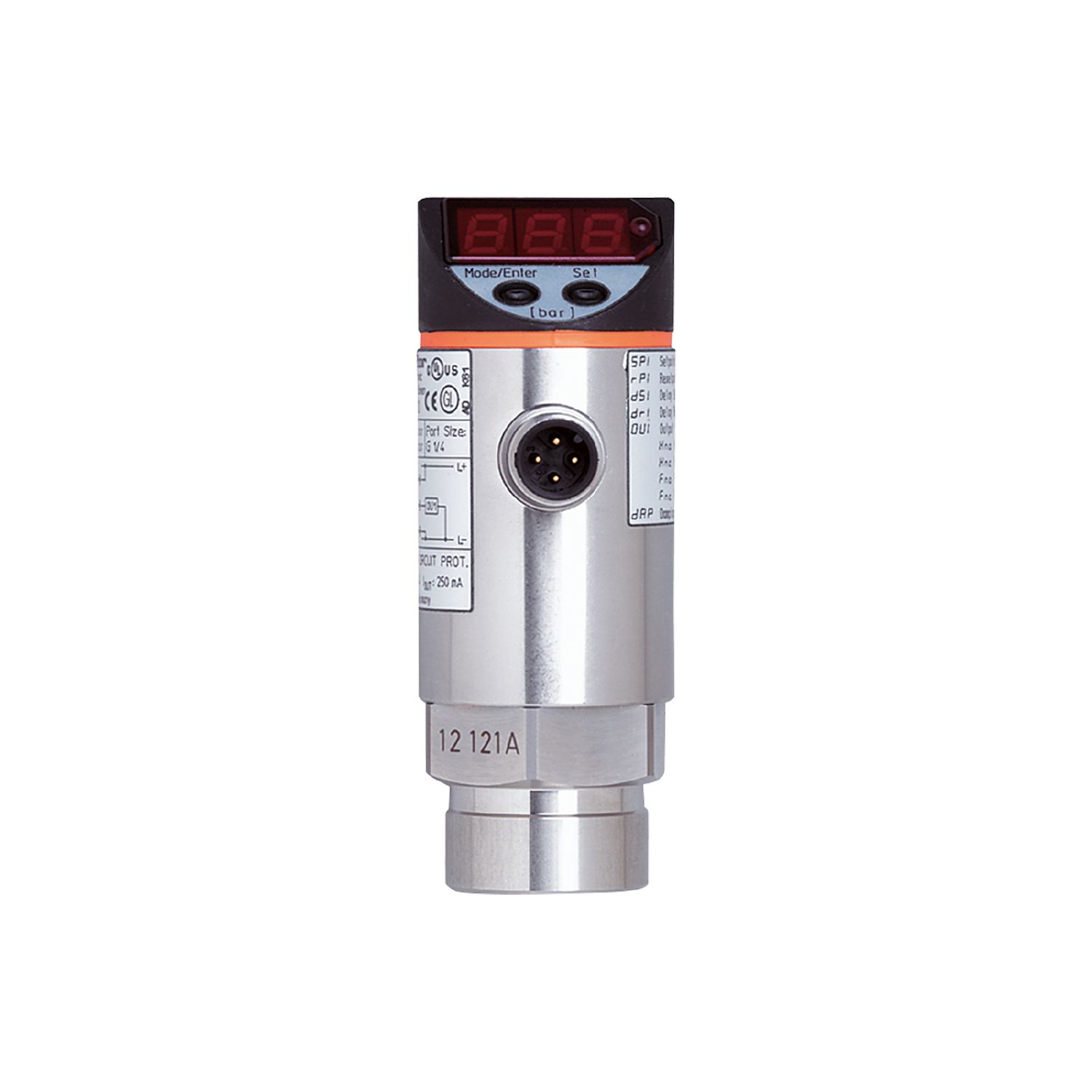

带显示屏的压力传感器

Name: PN2220
Brand: ifm
SKU: PN2220
Price: 11597.00 CNY

PN2220

PN-400-SBN14-MFRKG/US/ /V

带显示屏的压力传感器

PN2220

PN-400-SBN14-MFRKG/US/ /V

2 个开关输出；可将其中一个编程为模拟输出
清晰可见的 4 位 LED 显示
可选择特定国家的压力单位
高负载保护，长期稳定性
可选输出极性

該產品即將/已停產

替代产品: PN2270 产品比较: PN2220 / PN2270 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

产品特征

输入和输出总数

数字输出数量: 2; 模拟输出数量: 1

测量范围

0...400 bar

0...5800 psi

0...40 MPa

系统接口

螺纹连接 1/4" NPT 内螺纹

应用

特殊的性能

镀金触点

应用

用于工业应用

介质

液体和气体介质

由条件地适用于

用于气体介质压力> 25 bar仅根据需求

介质温度 [°C]

-25...80

爆破压力最小值

1000 bar

14500 psi

100 MPa

抗压强度

600 bar

8700 psi

60 MPa

压力

相对压力

电气数据

工作电压 [V]	18...32 DC; (按照SELV/PELV)
电流损耗 [mA]	< 35
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
开机延迟时间 [s]	0.3
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输出数量: 2; 模拟输出数量: 1

输出

输出数量	2
输出信号	开关信号; 模拟信号; IO-Link; (可配置)
电气设计	PNP/NPN
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	250
开关频率DC [Hz]	< 500
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程 1:4)
负载最大值 [Ω]	(Ub - 10 V) / 20 mA
模拟电压输出 [V]	0...10; (可调整量程 1:4)
负载电阻最小值 [Ω]	2000
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

测量范围

0...400 bar

0...5800 psi

0...40 MPa

开关点, SP

4...400 bar

60...5800 psi

0.4...40 MPa

复原点, rP

2...398 bar

30...5770 psi

0.2...39.8 MPa

测量值起点

0...300 bar

0...4350 psi

0...30 MPa

测量值终点

100...400 bar

1450...5800 psi

10...40 MPa

设定步距

1 bar

10 psi

0.1 MPa

出厂设定

	SP1 = 1450 psi	rP1 = 1334 psi
	SP2 = 4350 psi	rP2 = 4234 psi
	ASP = 0 psi	AEP = 5800 psi

精度/偏差

开关点精度 [测量范围值的%]	< ± 0,4; (Turn down 1:1)
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line; LS = 极限点设定)
滞后偏差 [测量范围值的%]	< ± 0,1; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,2; (0...80 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,2; (0...80 °C)

反应时间

反应时间 [ms]	< 1.5
阻尼过程值dAP [s]	0.01...4
用于模拟量输出的阻尼 (dAA) [s]	0.01...4
模拟输出响应时间最大值 [ms]	3

软件/编程

参数设定	迟滞/窗口; 常开/常闭; 输出极性; 电流/电压输出; 阻尼; 显示值适应; 显示屏可旋转及关闭; 显示单位; 零点; 测量范围值

接口

通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.0

工作条件

环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V

抗冲击

DIN IEC 68-2-27

50 g (11 ms)

抗震

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF [年]

131

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	268.5
原材料	不锈钢(1.4301/304); 不锈钢(1.4404 / 316L); PC; PBT; PEI; FKM
材料(接液部件)	不锈钢(1.4305/303); 陶瓷; FKM
开关动作寿命	1亿
系统接口	螺纹连接 1/4" NPT 内螺纹
已集成限制器元件	有

显示器/操作件

显示

显示单位	3 x LED, 绿色
开关状态	2 x LED, 黄色
功能显示	字母数字显示, 4位数字
测量值	字母数字显示, 4位数字

注释

包装单位	1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — PN2220-01 — 08.09.2015 —
