- PN3060

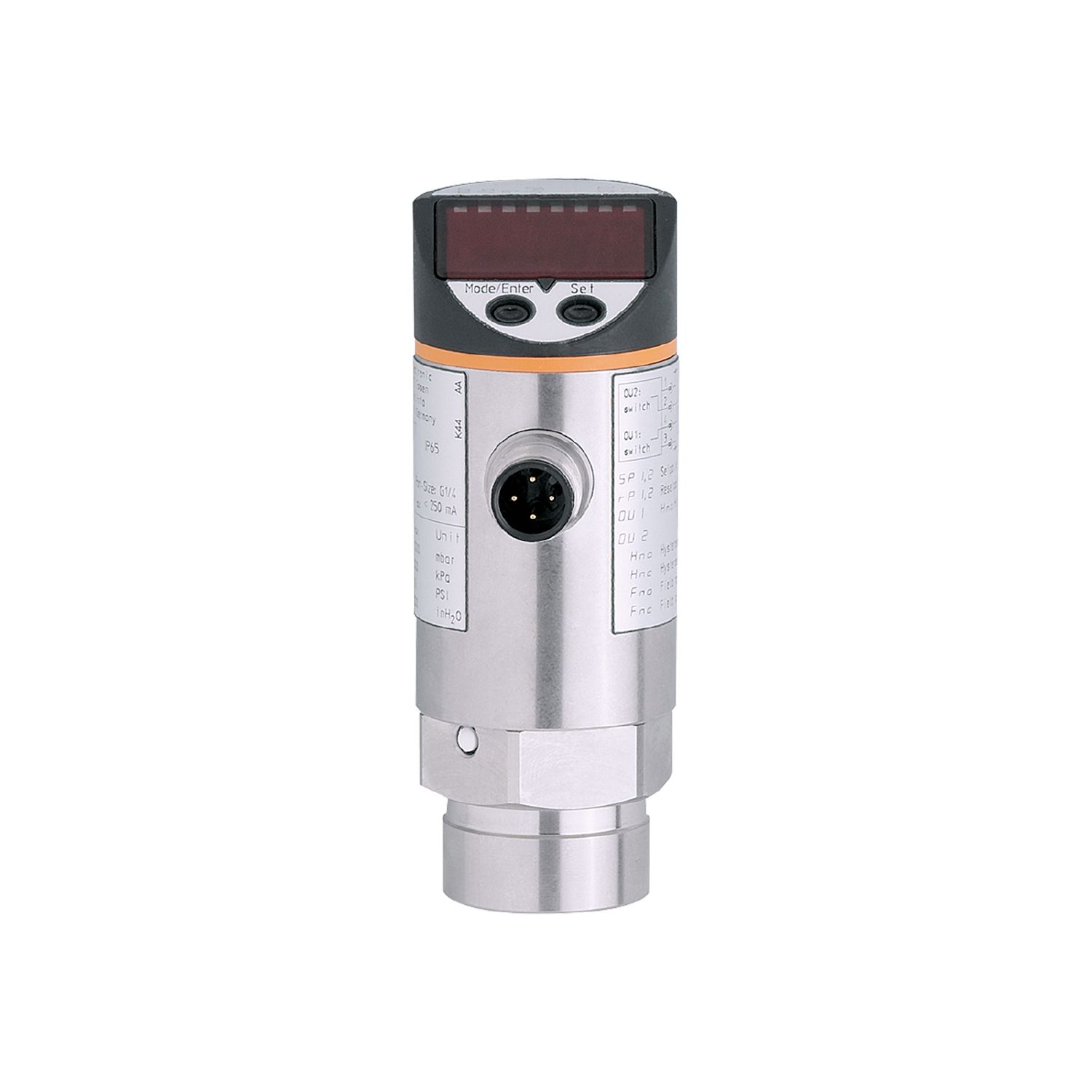

带显示屏的压力传感器
PN3060
PN-600-SBR14-KFPKG/US/ /V
带显示屏的压力传感器
PN3060
PN-600-SBR14-KFPKG/US/ /V
- 带有可编程的开关输出和模拟输出
- 清晰可见的 4 位 LED 显示
- 可选择特定国家的压力单位
- 高负载保护,长期稳定性
- 较高的抗冲击和振动能力
該產品即將/已停產
替代产品: PN3160 产品比较: PN3060 / PN3160 请注意: 如果选择替代产品和附件,其技术参数可能有所不同。
产品特征
输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 | |||
---|---|---|---|---|
测量范围 |
|
|||
系统接口 | 螺纹连接 G 1/4 内螺纹 |
应用
特殊的性能 | 镀金触点 | |||
---|---|---|---|---|
应用 | 用于工业应用 | |||
介质 | 液体和气体介质 | |||
由条件地适用于 | 用于气体介质压力> 25 bar仅根据需求 | |||
介质温度 [°C] | -25...80 | |||
爆破压力最小值 |
|
|||
抗压强度 |
|
|||
耐真空 [mbar] | -1000 | |||
压力 | 相对压力 |
电气数据
工作电压 [V] | 18...36 DC; (按照SELV/PELV) |
---|---|
电流损耗 [mA] | < 50 |
绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
防护等级 | III |
反相保护 | 有 |
过压保护 | 有; (< 40 V) |
开机延迟时间 [s] | < 0.3 |
Watchdog集成看门狗电路 | 有 |
总的输入/输出
输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 |
---|
输出
输出数量 | 2 |
---|---|
输出信号 | 开关信号; 模拟信号; (可配置) |
电气设计 | PNP |
数字输出数量 | 1 |
输出功能 | 常开/常闭; (可设定参数) |
开关量输出DC电压降最大值 [V] | 2 |
开关量输出DC的持续电流负载 [mA] | 250 |
开关频率DC [Hz] | < 170 |
模拟输出数量 | 1 |
模拟电流输出 [mA] | 4...20 |
负载最大值 [Ω] | 500 |
模拟电压输出 [V] | 0...10 |
负载电阻最小值 [Ω] | 2000 |
短路保护 | 有 |
短路保护类型 | 脉冲 |
测量/设定范围
测量范围 |
|
|||
---|---|---|---|---|
开关点, SP |
|
|||
复原点, rP |
|
|||
设定步距 |
|
|||
出厂设定 |
|
精度/偏差
开关点精度 [测量范围值的%] | < ± 0,5 |
---|---|
重复精度 [测量范围值的%] | < ± 0,1; (温度波动< 10 K) |
特征曲线偏差 [测量范围值的%] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定) |
滞后偏差 [测量范围值的%] | < ± 1,0 |
长时间稳定性 [测量范围值的%] | < ± 0,05; (每6个月) |
温度系数零点 [测量范围值的百分比 / 10 K] | 0,2; (0...80 °C) |
温度系数量程 [测量范围值的百分比 / 10 K] | 0,2; (0...80 °C) |
反应时间
可编程的延迟时间dS, dr [s] | 0; 0,2...50 |
---|---|
模拟输出响应时间最大值 [ms] | 3 |
软件/编程
参数设定 | 迟滞/窗口; 常开/常闭; ON延迟、关断延时; 阻尼; 显示单位; 电流/电压输出 |
---|
工作条件
环境温度 [°C] | -20...80 |
---|---|
存储温度 [°C] | -40...100 |
外壳防护等级 | IP 67 |
认证/测试
EMC电磁兼容 |
|
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
抗冲击 |
|
||||||||||
抗震 |
|
||||||||||
MTTF [年] | 213 |
机械技术数据
重量 [g] | 272.8 |
---|---|
原材料 | 不锈钢(1.4301/304); 不锈钢(1.4404 / 316L); PC; PBT; PEI; FKM; EPDM/X |
材料(接液部件) | 不锈钢(1.4305/303); 陶瓷; FKM |
开关动作寿命 | 五千万 |
系统接口 | 螺纹连接 G 1/4 内螺纹 |
显示器/操作件
显示 |
|
||||||||
---|---|---|---|---|---|---|---|---|---|
显示单位 | bar; psi; MPa |
注释
包装单位 | 1 件 |
---|
电气连接
接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
---|
