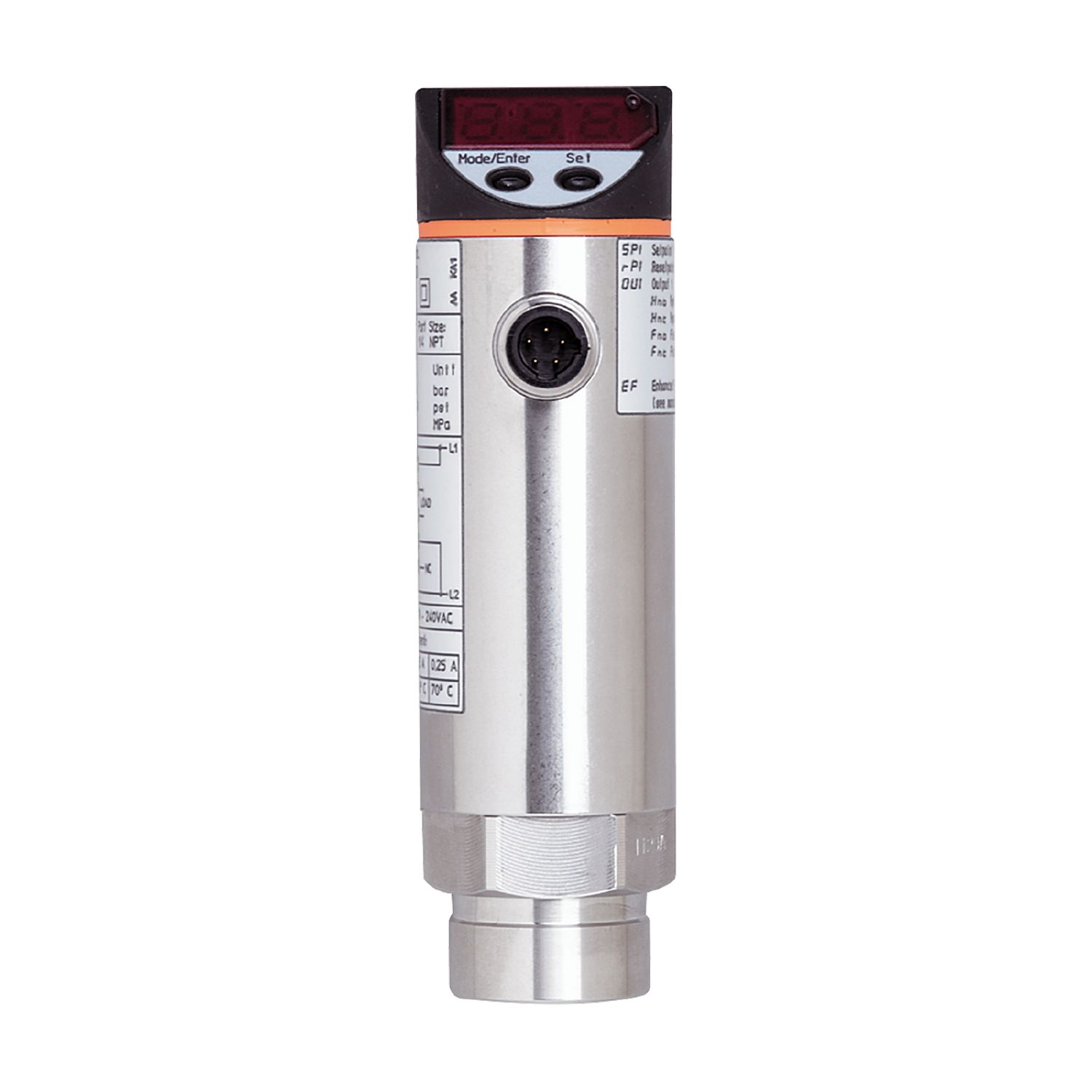

带显示屏的压力传感器

Name: PN4223
Brand: ifm
SKU: PN4223
Price: 5481.00 CNY

PN4223

PN-025-RBN14-HFBOW/LS/ /V

带显示屏的压力传感器

PN4223

PN-025-RBN14-HFBOW/LS/ /V

无电势 Triac 输出，可用于最高 2.5 A 的电流
用于交流输电干线
可选择特定国家的压力单位
高负载保护，长期稳定性

产品特征

输入和输出总数

数字输出数量: 1

测量范围

0...25 bar

0...363 psi

0...2.5 MPa

系统接口

螺纹连接 1/4" NPT 内螺纹

应用

用于工业应用

介质

液体和气体介质

介质温度 [°C]

-25...80

爆破压力最小值

350 bar

5075 psi

35 MPa

抗压强度

100 bar

1450 psi

10 MPa

压力

相对压力

电气数据

工作电压公差 [%]	5...10
工作电压 [V]	90...250 AC
额定电压AC [V]	< 250
电流损耗 [mA]	< 10
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	II
反相保护	否
开机延迟时间 [s]	0.2
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输出数量: 1

输出

输出数量	1
输出信号	开关信号
电气设计	Triac
数字输出数量	1
输出功能	常开/常闭; (可设定参数)
开关量输出AC电压降最大值 [V]	2
开关量输出AC的持续电流负载 [mA]	250; ((...70 °C) 1000 (...60 °C) 1500 (...45 °C) 2500 (...20 °C))
开关频率AC [Hz]	< 160
短路保护	否
过载保护	否

测量/设定范围

测量范围

0...25 bar

0...363 psi

0...2.5 MPa

开关点, SP

0.2...25 bar

4...363 psi

0.02...2.5 MPa

复原点, rP

0.1...24.9 bar

2...362 psi

0.01...2.49 MPa

设定步距

0.1 bar

1 psi

0.01 MPa

精度/偏差

开关点精度 [测量范围值的%]	< ± 1,0
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K)
线性偏差 [测量范围值的%]	< ± 0,5
滞后偏差 [测量范围值的%]	< ± 0,1
长时间稳定性 [测量范围值的%]	< ± 0,1; (每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,2; (-25...80 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,3; (-25...80 °C)

反应时间

可编程的延迟时间dS, dr [s]	0, 0,2,...10, 11,...50
阻尼过程值dAP [s]	0...4

软件/编程

开关点调整	编程按钮
参数设定	迟滞/窗口; 常开/常闭; ON延迟、关断延时; 阻尼; 显示值适应; 显示屏可旋转及关闭; 显示单位

工作条件

环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 65

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V

抗冲击

DIN IEC 68-2-27

50 g (11 ms)

抗震

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF [年]

224.58

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	357.3
原材料	不锈钢(1.4301/304); PC; PBT; PA; FKM
材料(接液部件)	不锈钢(1.4305/303); 陶瓷; FKM
开关动作寿命	1亿
系统接口	螺纹连接 1/4" NPT 内螺纹
已集成限制器元件	否(可以改装 )

显示器/操作件

显示

开关状态	LED, 红色
功能显示	7段LED显示
测量值	7段LED显示

电气连接

要求的保护	请根据IEC60127-2第一页中的指导标准，使用小型保险丝; ≤ 5 A; 快速行动

注释

n.c. = 不接线

包装单位

1 件

电气连接

接口	接插件: 1 x 1/2"; 译码: C
