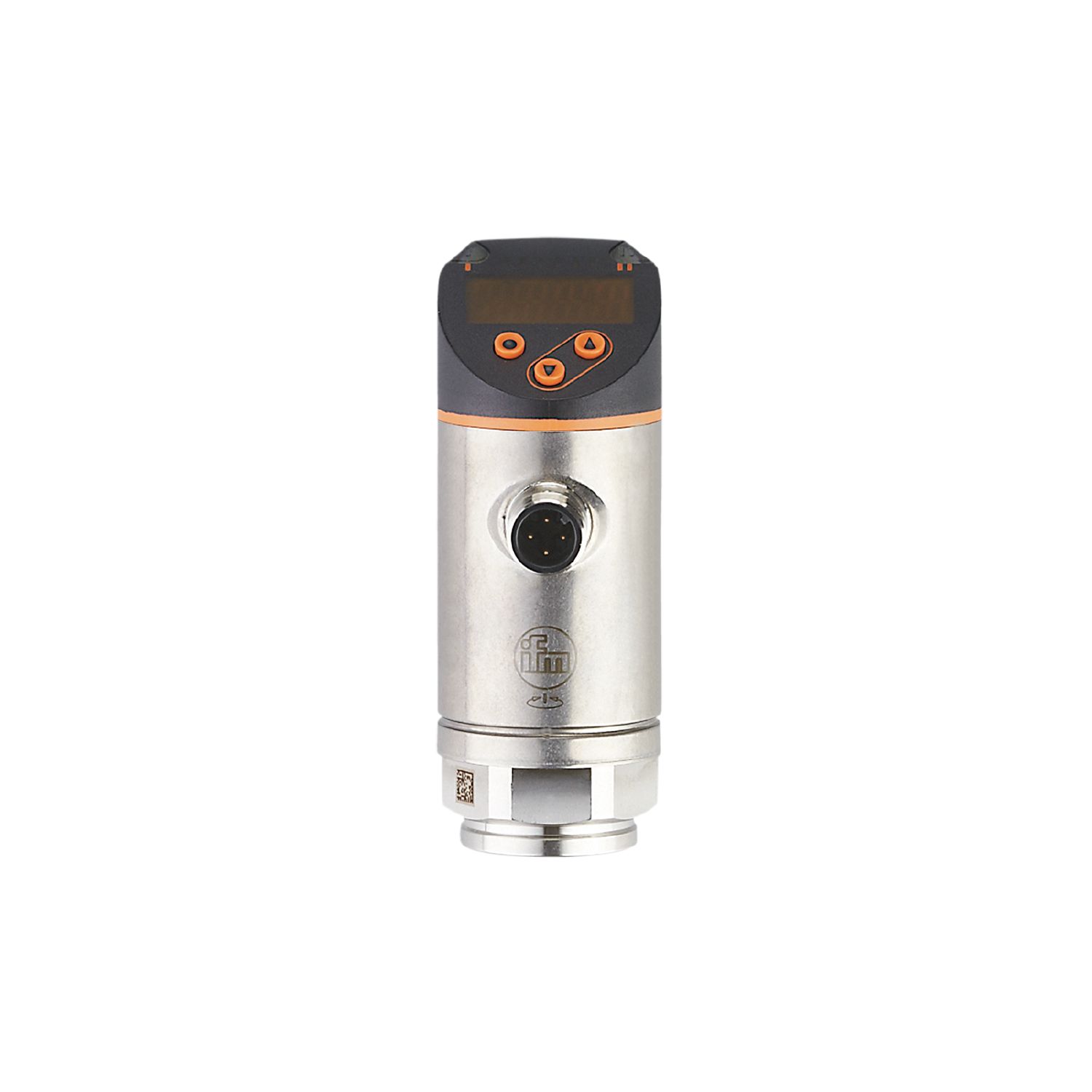

带显示屏的压力传感器

Name: PN7297
Brand: ifm
SKU: PN7297
Price: 4404.00 CNY

PN7297

PN-001BREN14-QFRKG/US/ /V

带显示屏的压力传感器

PN7297

PN-001BREN14-QFRKG/US/ /V

两个开关输出，其中一个带有 IO-Link 通信接口
红/绿显示，用于明确标识可接受的范围
管路连接可进行旋转，方便进行最佳的排列
高负载保护，长期稳定性
坚固的设计，适用于严苛的工业环境

方便的按钮操作或通过IO-Link进行参数设置

产品特征

输入和输出总数

数字输出数量: 2

测量范围

0...1 bar

0...1000 mbar

0...14.5 psi

0...29.5 inHg

0...100 kPa

系统接口

螺纹连接 1/4" NPT 内螺纹

应用

特殊的性能

镀金触点

测量元件

陶瓷电容式压力测量元件

应用

用于工业应用

介质

液体和气体介质

介质温度 [°C]

-25...80

爆破压力最小值

30000 mbar

450 psi

880 inHg

3000 kPa

抗压强度

10000 mbar

145 psi

290 inHg

1000 kPa

压力

相对压力

允许工作压力的最大值（用于应用程序符合CRN标准）

10 bar

10000 mbar

145 psi

290 inHg

1000 kPa

电气数据

工作电压 [V]	18...30 DC; (按照SELV/PELV)
电流损耗 [mA]	< 35
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
开机延迟时间 [s]	< 0.3
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输出数量: 2

输出

输出数量	2
输出信号	开关信号; IO-Link; (可配置)
电气设计	PNP/NPN
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	150; (200 (...60 °C) 250 (...40 °C))
开关频率DC [Hz]	< 170
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

测量范围

0...1 bar

0...1000 mbar

0...14.5 psi

0...29.5 inHg

0...100 kPa

Factory setting / CMPT = 2

开关点, SP

10...1000 mbar

0.1...14.5 psi

0.2...29.5 inHg

1...100 kPa

复原点, rP

5...995 mbar

0.05...14.45 psi

0.1...29.4 inHg

0.5...99.5 kPa

SP与rP间的最小距离

5 mbar

0.1 psi

0.2 inHg

0.5 kPa

设定步距

5 mbar

0.05 psi

0.1 inHg

0.5 kPa

Status_B High Resolution / CMPT = 3

开关点, SP

8...1000 mbar

0.12...14.5 psi

0.2...29.5 inHg

0.8...100 kPa

复原点, rP

3...995 mbar

0.05...14.43 psi

0.1...29.4 inHg

0.3...99.5 kPa

SP与rP间的最小距离

5 mbar

0.08 psi

0.2 inHg

0.5 kPa

设定步距

1 mbar

0.01 psi

0.1 inHg

0.1 kPa

精度/偏差

开关点精度 [测量范围值的%]	< ± 0,5
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%]	< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定)
滞后偏差 [测量范围值的%]	< ± 0,25
长时间稳定性 [测量范围值的%]	< ± 0,05; (每6个月)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,2; (-0...80 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,2; (-0...80 °C)

反应时间

反应时间 [ms]	< 3
可编程的延迟时间dS, dr [s]	0...50

软件/编程

参数设定	迟滞/窗口; 常开/常闭; 输出极性; ON延迟、关断延时; 阻尼; 显示单位

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

SIO模式

有

必需的mater port type

A; (当针脚2未连接时: B)

支持的DeviceID

运行方式	DeviceID
Factory setting / CMPT = 2	456
Status_B High Resolution / CMPT = 3	635

注释

更多信息请参见“下载”中的IODD PDF文件

Factory setting / CMPT = 2

外形

Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis

处理周期最小值 [ms]

2.3

IO-Link压力分辨率 [mbar]

IO-Link压力分辨率 [MPa]

0.001

IO-Link过程数据（周期性）

功能	位长
压力	14
二进制开关信息	2

IO-Link功能（非周期性）

应用特定标签

Status_B High Resolution / CMPT = 3

外形

Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)

处理周期最小值 [ms]

IO-Link压力分辨率 [mbar]

0.5

IO-Link压力分辨率 [MPa]

0.0005

IO-Link过程数据（周期性）

功能	位长
压力	16
设备状态	4
二进制开关信息	2

IO-Link功能（非周期性）

应用特定标签

工作条件

环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 65; IP 67

认证/测试

EMC电磁兼容

DIN EN 61000-6-2
DIN EN 61000-6-3

抗冲击

DIN EN 60068-2-27

50 g (11 ms)

抗震

DIN EN 60068-2-6

20 g (10...2000 Hz)

MTTF [年]

260

UL认证

UL认证编号

J001

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	221.5
原材料	不锈钢(1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
材料(接液部件)	不锈钢(1.4404 / 316L); 陶瓷; FKM
开关动作寿命	1亿
拧紧扭矩 [Nm]	放手后2 ... 3转; 推荐的拧紧扭矩; 取决于润滑、密封及压力等级
系统接口	螺纹连接 1/4" NPT 内螺纹
已集成限制器元件	否(可以改装 )

显示器/操作件

显示

显示单位	4 x LED, 绿色 (mbar, psi, kPa, inHg)
开关状态	2 x LED, 黄色
测量值	字母数字显示, 红色/绿色 4位数字

注释

包装单位	1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — PN7297-02 — 13.04.2023 —
