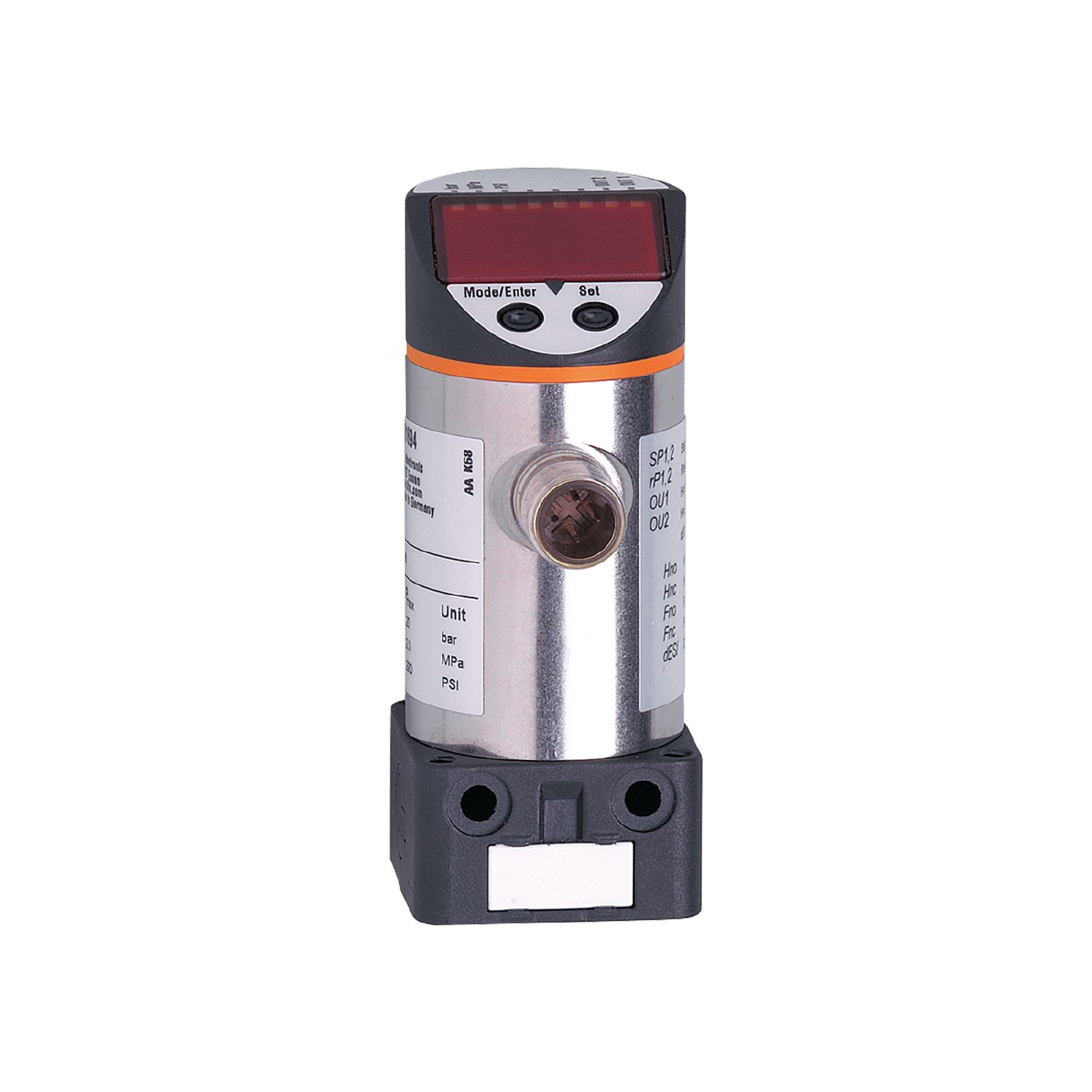

带显示屏的压力传感器

Name: PN7809
Brand: ifm
SKU: PN7809
Price: 3489.00 CNY

PN7809

PN-001BRBR18-QFRKG/US/ /V

带显示屏的压力传感器

PN7809

PN-001BRBR18-QFRKG/US/ /V

2 个开关输出，可将其中一个配置为诊断输出
适用于气动应用
清晰可见的 4 位 LED 显示
差压测量，无须连接第二个压力传感器
可选择特定国家的压力单位

产品特征

输入和输出总数

数字输出数量: 2

测量范围

-1...1 bar

-1000...1000 mbar

-14.5...14.5 psi

-100...100 kPa

系统接口

螺纹连接 G 1/8 内螺纹

应用

特殊的性能

镀金触点

应用

用于工业应用

介质

压缩空气

由条件地适用于

根据需求其他的介质

介质温度 [°C]

0...60

爆破压力最小值

30000 mbar

435 psi

3000 kPa

抗压强度

20000 mbar

290 psi

2000 kPa

压力

相对压力; 真空

电气数据

工作电压 [V]	18...36 DC; (按照SELV/PELV)
电流损耗 [mA]	< 50
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
过压保护	有; (< 40 V)
开机延迟时间 [s]	0.3
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输出数量: 2

输出

输出数量	2
输出信号	开关信号
电气设计	PNP/NPN
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	250
开关频率DC [Hz]	< 170
短路保护	有
短路保护类型	脉冲

测量/设定范围

测量范围

-1...1 bar

-1000...1000 mbar

-14.5...14.5 psi

-100...100 kPa

开关点, SP

-975...1000 mbar

-14.1...14.5 psi

-97.5...100 kPa

复原点, rP

-980...995 mbar

14.2...14.4 psi

-98...99.5 kPa

设定步距

5 mbar

0.1 psi

0.5 kPa

出厂设定

	SP1 = -500 mbar	rP1 = -540 mbar
	SP2 = 500 mbar	rP2 = 460 mbar

精度/偏差

开关点精度 [测量范围值的%]	< ± 0,5
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%]	< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定)
滞后偏差 [测量范围值的%]	< ± 0,25
长时间稳定性 [测量范围值的%]	< ± 0,05; (每6个月)
温度系数零点 [测量范围值的百分比 / 10 K]	0,2; (0...60 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	0,2; (0...60 °C)

反应时间

可编程的延迟时间dS, dr [s]	0; 0,2...50

软件/编程

参数设定	迟滞/窗口; 常开/常闭; 诊断功能; 输出极性; ON延迟、关断延时; 阻尼; 显示单位

工作条件

环境温度 [°C]	-25...85
存储温度 [°C]	-25...85
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V

抗冲击

DIN IEC 68-2-27

50 g (11 ms)

抗震

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF [年]

284

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	173
原材料	不锈钢(1.4301/304); PPS; PC; PBT; PEI; FKM
材料(接液部件)	不锈钢(1.4567 / 304Cu); 黄铜; FKM; PPS; 硅(镀层)
开关动作寿命	五千万
系统接口	螺纹连接 G 1/8 内螺纹

显示器/操作件

显示

显示单位	3 x LED, 绿色
开关状态	2 x LED, 黄色
功能显示	字母数字显示, 4位数字
测量值	字母数字显示, 4位数字

附件

附件(可选)

安装套用于DIN导轨: TH 35-7,5 / EN60715, E37340

适配器: R1/8 - R1/8, E37350

螺纹加长: 1/8", E30075

插接式接头用于管: Ø 6 mm, E30076

插接式接头用于管: Ø 8 mm, E30077

注释

包装单位	1 件

电气连接

	接插件: 1 x M12; 译码: A; 触头: 镀金的
