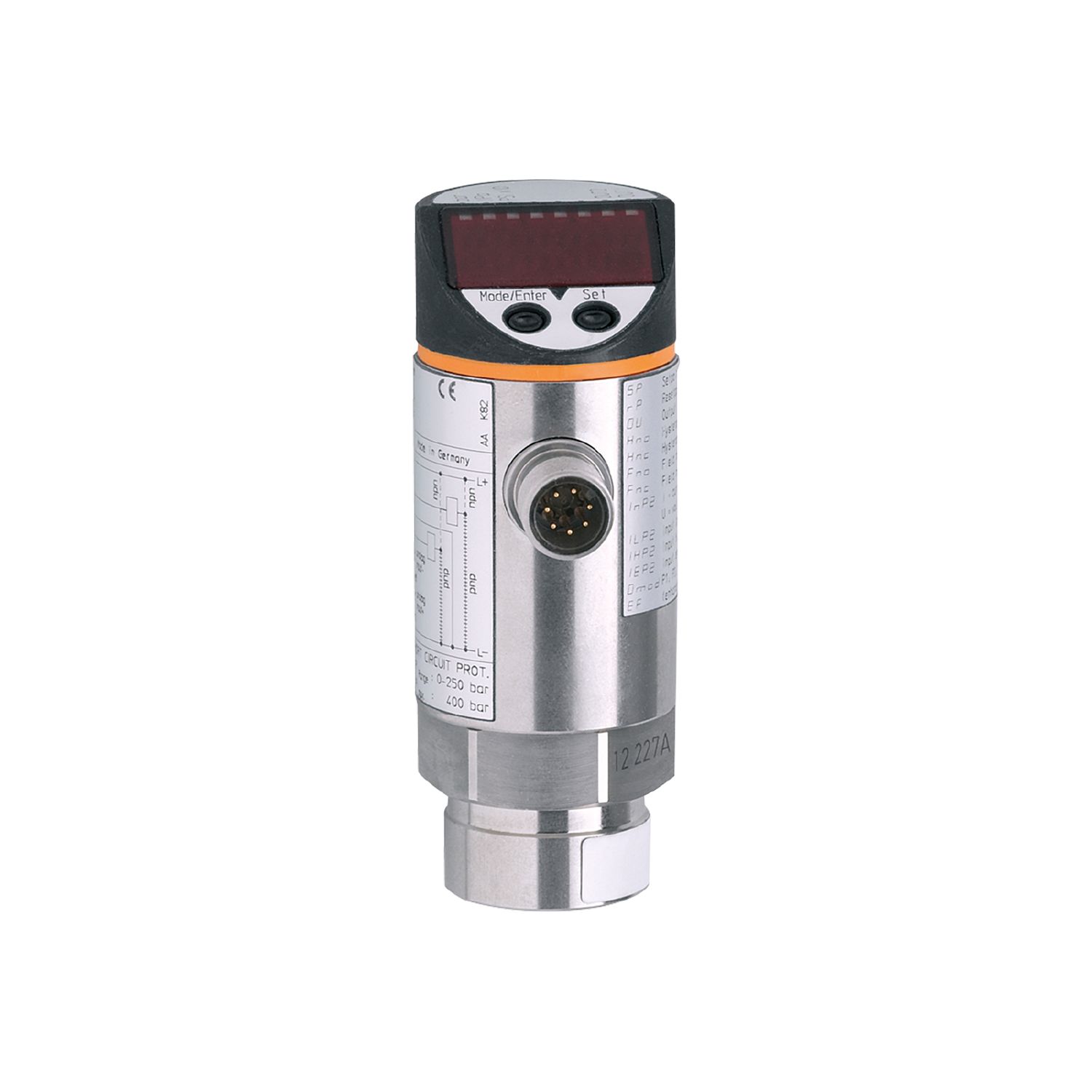

- PNI023
带模拟输入的压力传感器
PNI023
PNI025-RBR14-QFRKG/US/ V
带模拟输入的压力传感器
PNI023
PNI025-RBR14-QFRKG/US/ V
- 评估外部电压或电流值
- 直接在传感器中持续比较设定/实际值
- 自动调节开关点
- 清晰可见的 4 位 LED 显示
- 高效差压监控
{{ifmVariantName}}
| 产品特征 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 输出信号 | 开关信号 | ||||||||||
| 测量范围 [bar] | 0...25 | ||||||||||
| 系统接口 | 螺纹连接 G 1/4 内螺纹 | ||||||||||
| 应用 | |||||||||||
| 特殊的性能 | 镀金触点 | ||||||||||
| 应用 | 用于工业应用 | ||||||||||
| 介质 | 液体和气体介质 | ||||||||||
| 介质温度 [°C] | -25...80 | ||||||||||
| 爆破压力最小值 [bar] | 350 | ||||||||||
| 抗压强度 [bar] | 100 | ||||||||||
| 压力 | 相对压力 | ||||||||||
| 电气数据 | |||||||||||
| 工作电压 [V] | 18...30 DC | ||||||||||
| 电流损耗 [mA] | < 90 | ||||||||||
| 绝缘电阻最小值 [MΩ] | 100; (500 V DC) | ||||||||||
| 防护等级 | III | ||||||||||
| 反相保护 | 有 | ||||||||||
| 开机延迟时间 [s] | 0.2 | ||||||||||
| Watchdog集成看门狗电路 | 有 | ||||||||||
| 总的输入/输出 | |||||||||||
| 输入和输出总数 | 数字输出数量: 2 | ||||||||||
| 输入 | |||||||||||
| 模拟输入（电流） [mA] | 0...20 | ||||||||||
| 负载最大值 [Ω] | 300 | ||||||||||
| 模拟输入（电压） [V] | 0...10 | ||||||||||
| 负载电阻最小值 [Ω] | 90000 | ||||||||||
| 输出 | |||||||||||
| 输出数量 | 2 | ||||||||||
| 输出信号 | 开关信号 | ||||||||||
| 电气设计 | PNP/NPN | ||||||||||
| 数字输出数量 | 2 | ||||||||||
| 输出功能 | 常开/常闭; (可设定参数) | ||||||||||
| 开关量输出DC电压降最大值 [V] | 2 | ||||||||||
| 开关量输出DC的持续电流负载 [mA] | 250 | ||||||||||
| 开关频率DC [Hz] | < 170 | ||||||||||
| 短路保护 | 有 | ||||||||||
| 短路保护类型 | 脉冲 | ||||||||||
| 过载保护 | 有 | ||||||||||
| 测量/设定范围 | |||||||||||
| 测量范围 [bar] | 0...25 | ||||||||||
| 开关点, SP [bar] | -6.2...25 | ||||||||||
| 请注意设定点SP |
|
||||||||||
| 复原点, rP [bar] | -6.3...24.9 | ||||||||||
| 请注意设定点SP |
|
||||||||||
| 设定步距 [bar] | 0.1 | ||||||||||
| 精度/偏差 | |||||||||||
| 特征曲线偏差 [終值的百分比] | < ± 0,6 | ||||||||||
| 温度变化率 /10 K | < ± 0.3 | ||||||||||
| 特征值偏差模拟输入 | < ± 0.3 | ||||||||||
| 温度漂移模拟量输入/10 K | < ± 0.1 | ||||||||||
| 温度漂移模拟量输入 [°C] | 0...80 | ||||||||||
| 反应时间 | |||||||||||
| 反应时间 [ms] | < 3 | ||||||||||
| 可编程的延迟时间dS, dr [s] | 0, 0,1...50 | ||||||||||
| 用于开关量输出的阻尼dAP [s] | 0...4 | ||||||||||
| 软件/编程 | |||||||||||
| 开关点调整 | 编程按钮 | ||||||||||
| 参数设定 | 迟滞/窗口; 常开/常闭; 输出极性; 电流输出/电压输出; 阻尼; 显示值适应; 显示屏可旋转及关闭; 显示单位 | ||||||||||
| 工作条件 | |||||||||||
| 环境温度 [°C] | -25...80 | ||||||||||
| 存储温度 [°C] | -40...100 | ||||||||||
| 外壳防护等级 | IP 65 | ||||||||||
| 认证/测试 | |||||||||||
| EMC电磁兼容 |
|
||||||||||
| 抗冲击 |
|
||||||||||
| 抗震 |
|
||||||||||
| MTTF [年] | 152 | ||||||||||
| 承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 | ||||||||||
| 机械技术数据 | |||||||||||
| 重量 [g] | 289.5 | ||||||||||
| 原材料 | 不锈钢(1.4305/303); PBT; PC; PA; FKM | ||||||||||
| 材料(接液部件) | 不锈钢(1.4305/303); 陶瓷; FKM | ||||||||||
| 开关动作寿命 | 1亿 | ||||||||||
| 系统接口 | 螺纹连接 G 1/4 内螺纹 | ||||||||||
| 已集成限制器元件 | 否(可以改装 ) | ||||||||||
| 显示器/操作件 | |||||||||||
| 显示 |
|
||||||||||
| 显示单位 | bar; psi; MPa | ||||||||||
| 注释 | |||||||||||
| 包装单位 | 1 件 | ||||||||||
| 电气连接 | |||||||||||
| 接口 | 接插件: 1 x M12; 触头: 镀金的 | ||||||||||
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — PNI023-01 — 21.11.2012 —
|
|||||||||||
PNI023 –
PNI025-RBR14-QFRKG/US/ V
- 1
- 字母数字显示 4位数字
- 2
- LED灯 显示单位 / 开关状态
- 3
- 编程按钮
电气连接
接插件: 1 x M12; 触头: 镀金的
