PNI024

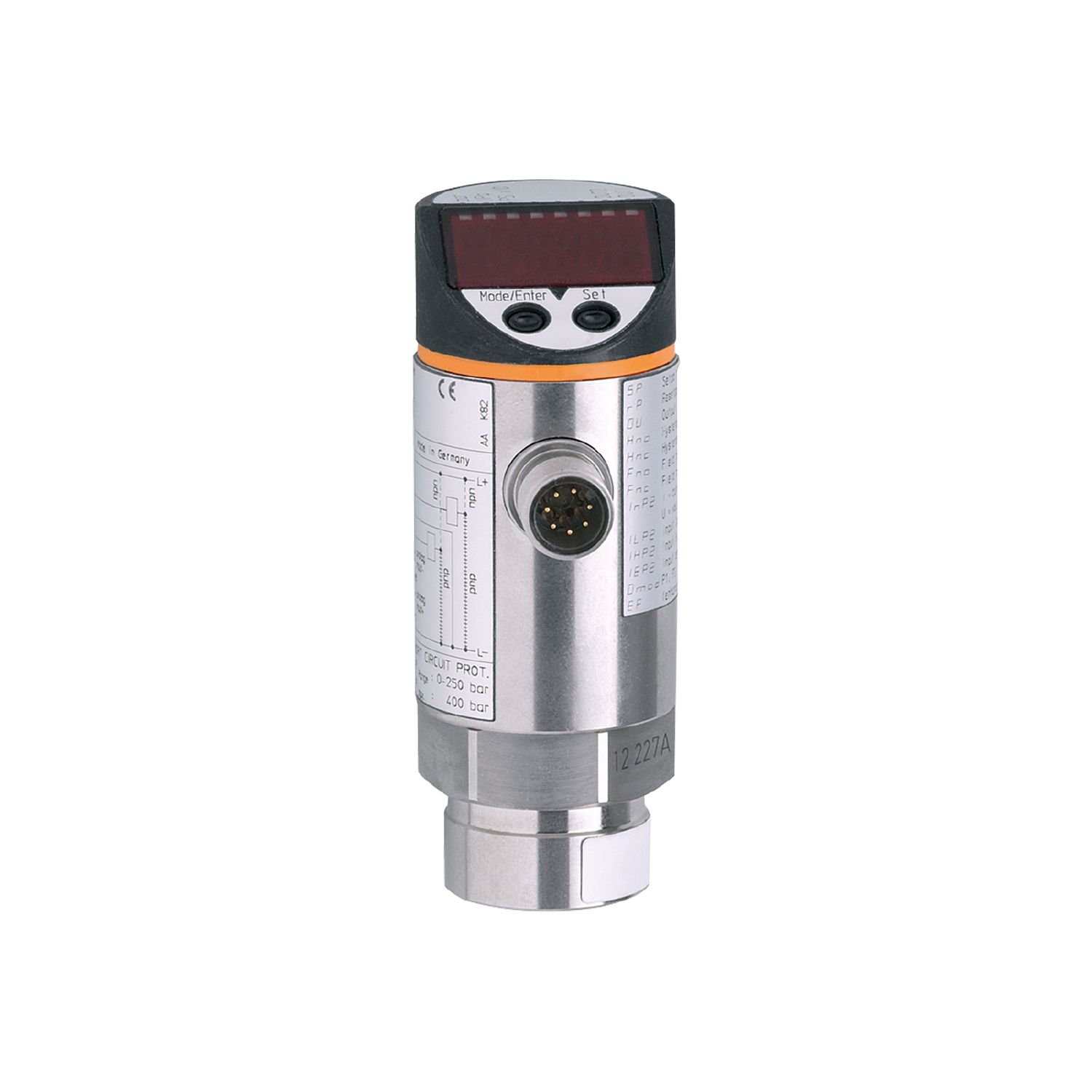

带模拟输入的压力传感器

Name: PNI024
Brand: ifm
SKU: PNI024
Price: 6556.00 CNY

PNI024

PNI010-RBR14-QFRKG/US/ /V

带模拟输入的压力传感器

PNI024

PNI010-RBR14-QFRKG/US/ /V

评估外部电压或电流值
直接在传感器中持续比较设定/实际值
自动调节开关点
清晰可见的 4 位 LED 显示
高效差压监控

产品特征

输入和输出总数	数字输出数量: 2
测量范围 [bar]	0...10
系统接口	螺纹连接 G 1/4 内螺纹

应用

特殊的性能	镀金触点
应用	用于工业应用
介质	液体和气体介质
介质温度 [°C]	-25...80
爆破压力最小值 [bar]	150
抗压强度 [bar]	50
压力	相对压力

电气数据

工作电压 [V]	18...30 DC
电流损耗 [mA]	< 90
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
开机延迟时间 [s]	0.2
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输出数量: 2

输入

模拟输入（电流） [mA]	0...20
输入电阻 [Ω]	300
模拟输入（电压） [V]	0...10
输入电阻 [kΩ]	90

输出

输出数量	2
输出信号	开关信号
电气设计	PNP/NPN
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	250
开关频率DC [Hz]	< 170
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

测量范围 [bar]

0...10

开关点, SP [bar]

-2.46...10

请注意设定点SP

压差

复原点, rP [bar]

-2.5...9.96

注意复原点, rP

压差

设定步距 [bar]

0.02

精度/偏差

特征曲线偏差 [終值的百分比]	< ± 0,6
温度变化率 /10 K	< ± 0.3
特征值偏差模拟输入	< ± 0.3
温度漂移模拟量输入/10 K	< ± 0.1
温度漂移模拟量输入 [°C]	0...80

反应时间

反应时间 [ms]	< 3
可编程的延迟时间dS, dr [s]	0, 0,1...50
阻尼过程值dAP [s]	0...4

软件/编程

开关点调整	编程按钮
参数设定	迟滞/窗口; 常开/常闭; 输出极性; 电流输入/电压输入; 阻尼; 显示值适应; 显示屏可旋转及关闭; 显示单位

工作条件

环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 65

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V

抗冲击

DIN IEC 68-2-27

50 g (11 ms)

抗震

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF [年]

152

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	289
原材料	不锈钢(1.4305/303); PBT; PC; PA; FKM
材料(接液部件)	不锈钢(1.4305/303); 陶瓷; FKM
开关动作寿命	1亿
系统接口	螺纹连接 G 1/4 内螺纹
已集成限制器元件	否(可以改装 )

显示器/操作件

显示

显示单位	3 x LED, 绿色
显示器模式	3 x LED, 绿色
开关状态	2 x LED, 黄色
功能显示	字母数字显示, 4位数字
测量值	字母数字显示, 4位数字

显示单位

bar; psi; MPa

注释

包装单位	1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — PNI024-01 — 25.03.2024 —
