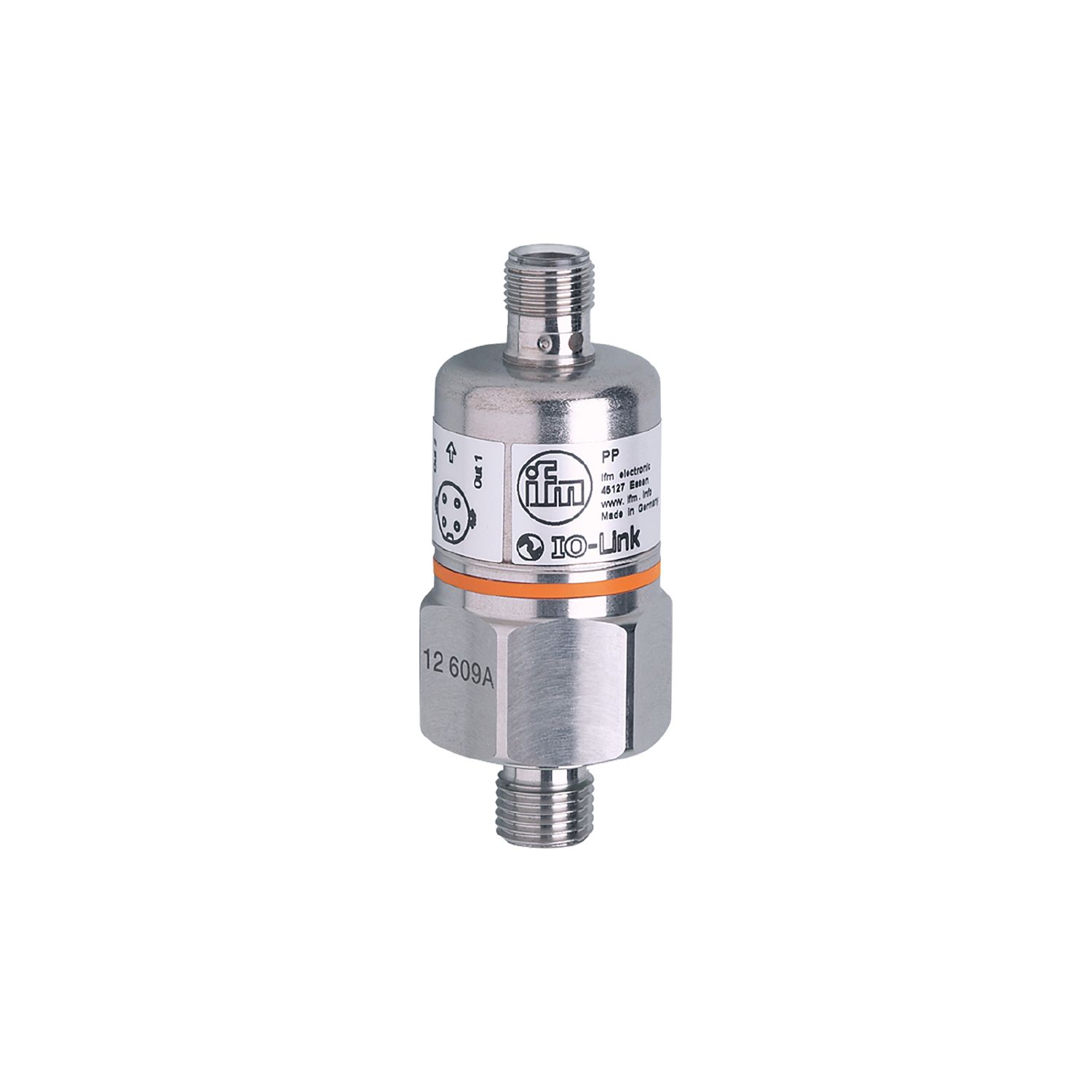

带陶瓷测量单元的压力开关

Name: PP7556
Brand: ifm
SKU: PP7556
Price: 2744.00 CNY

PP7556

PP-2,5-RBG14-QFPKG/US/ /V

带陶瓷测量单元的压力开关

PP7556

PP-2,5-RBG14-QFPKG/US/ /V

坚固的设计，适用于严苛的工业环境
2 个开关输出，可将其中一个配置为诊断输出
较高的抗冲击和振动能力
高于 1 亿次压力周期的使用寿命

通过 IO-Link 的友好通信和参数化

产品特征

输入和输出总数

数字输出数量: 2

测量范围

0...2.5 bar

0...2500 mbar

0...36.3 psi

0...250 kPa

系统接口

螺纹连接 G 1/4 外螺纹内螺纹:M5

应用

用于工业应用

介质

液体和气体介质

介质温度 [°C]

-25...90

爆破压力最小值

50 bar

725 psi

5000 kPa

抗压强度

20 bar

290 psi

2000 kPa

压力

相对压力

电气数据

工作电压 [V]	9.6...36 DC; (通信模式: 18...32)
电流损耗 [mA]	< 45
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
开机延迟时间 [s]	0.3

总的输入/输出

输入和输出总数	数字输出数量: 2

输出

输出数量	2
输出信号	开关信号; IO-Link; (可配置)
电气设计	PNP
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	250
开关频率DC [Hz]	170
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

测量范围

0...2.5 bar

0...2500 mbar

0...36.3 psi

0...250 kPa

开关点, SP

0.02...2.5 bar

0.4...36.2 psi

2...250 kPa

复原点, rP

0.01...2.49 bar

0.2...36 psi

1...249 kPa

设定步距

0.01 bar

0.2 psi

1 kPa

出厂设定

	SP1 = 0.63 bar	rP1 = 0.58 bar
	SP2 = 1.88 bar	rP2 = 1.83 bar
	OUT1 = Hno	OUT2 = Hno

精度/偏差

开关点精度 [测量范围值的%]	< ± 0,5
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%]	< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定)
滞后偏差 [测量范围值的%]	< ± 0,1
长时间稳定性 [测量范围值的%]	< ± 0,1; (每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,2; (0...80 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,2; (0...80 °C)

反应时间

反应时间 [ms]	< 3
阻尼过程值dAP，单位为步 [s]	0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.0

外形

无轮廓

SIO模式

有

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

2.3

支持的DeviceID

运行方式	DeviceID
default	7

工作条件

环境温度 [°C]	-25...85
存储温度 [°C]	-40...100
外壳防护等级	IP 68; (7天/水深1 m/ 0.1 bar)

认证/测试

EMC电磁兼容

抗扰度	EN 61000-6-2
EN 61000-4-2 ESD	4 kV 触点放电 / 15 kV 空气放电
EN 61000-4-3 HF电磁场辐射	20 V/m
EN 61000-4-4 Burst	4 kV 耦合夹具
EN 61000-4-5 Surge	0,5 kV 电源 / 1 kV DC产品的信号
EN 61000-4-6 射频场感应的传导抗扰度	10 V
抗扰度	根据公路车辆标准1995/54/EC规定 / 04/104EG / 05/83/EG
根据ISO 11452-2规定吸收室测试:	80 V/m
EN 50155	Klasse T3, C1, S1

抗冲击

DIN IEC 60068-2-27 / DIN IEC 60068-2-29	1000 g
DIN EN 61373	类别3

抗震

DIN IEC 68-2-6	20 g (10...2000 Hz)
DIN EN 60068-2-64	14 g
DIN EN 61373	类别2

MTTF [年]

310

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	227
原材料	不锈钢(1.4301/304); FKM; EPDM/X; PA
材料(接液部件)	不锈钢(1.4305/303); 陶瓷; FKM
开关动作寿命	1亿
系统接口	螺纹连接 G 1/4 外螺纹内螺纹:M5
已集成限制器元件	否(可以改装 )

显示器/操作件

显示

操作	2 x LED, 绿色
开关状态	2 x LED, 黄色

Teach示教功能

有

注释

参考UL: 根据UL508标准，带过载电流保护的“限制电压”。

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A
