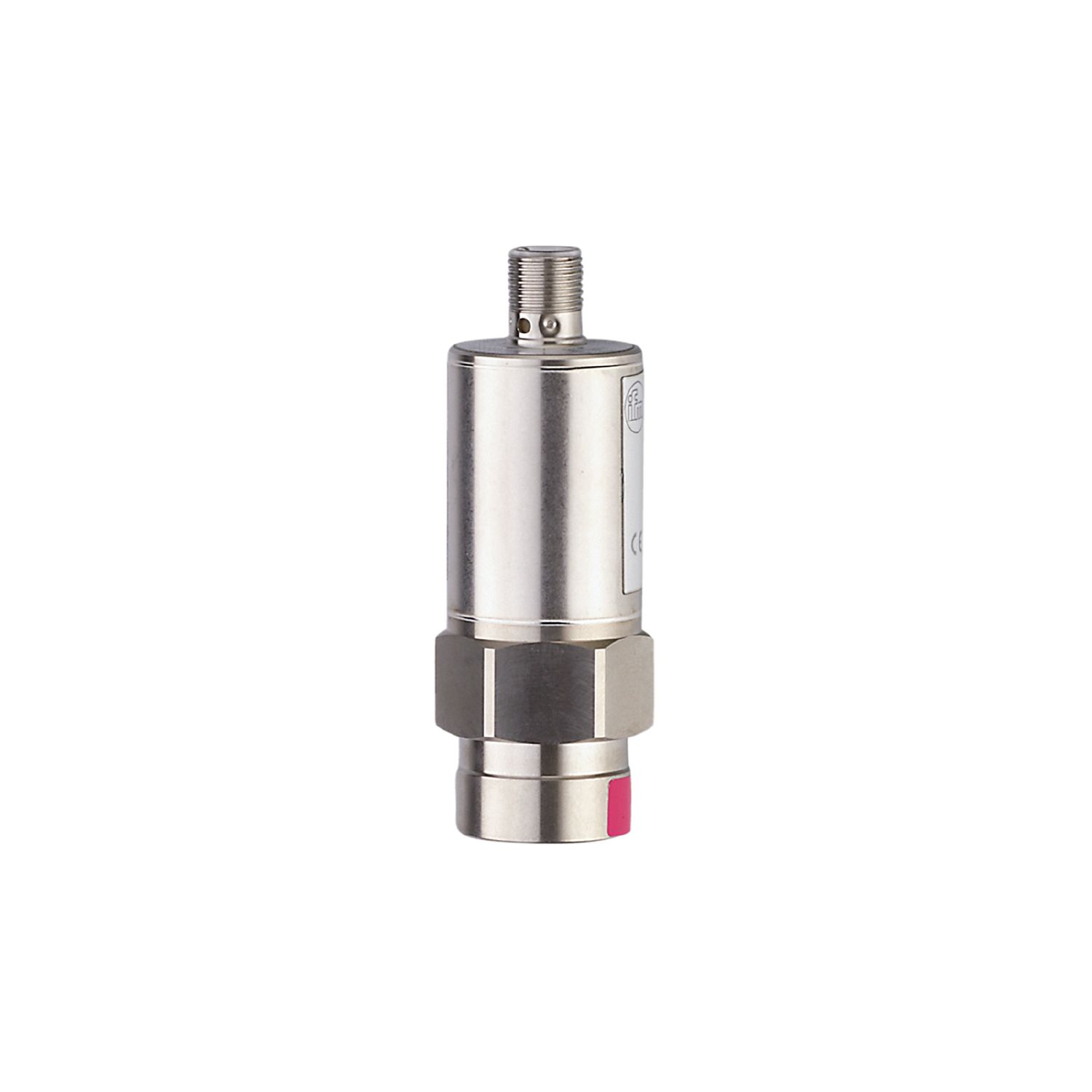

带陶瓷测量单元的压力开关

Name: PPA020
Brand: ifm
SKU: PPA020
Price: 5302.00 CNY

PPA020

PPA400-SBR14-ASIVG/US/ /V

带陶瓷测量单元的压力开关

PPA020

PPA400-SBR14-ASIVG/US/ /V

将系统压力转化为数字编码的模拟值
通过 AS-i 接口的可靠数据传送
坚固的设计，适用于严苛的工业环境
较高的抗冲击和振动能力
高于 1 亿次压力周期的使用寿命

該產品即將/已停產

替代产品: PP7550 + AC5225 产品比较: PPA020 / PP7550 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

产品特征

测量范围 [bar]	0...400
系统接口	螺纹连接 G 1/4 内螺纹

应用

特殊的性能	镀金触点
设计	模拟值(16 bit value incl. sign)
应用	用于工业应用
介质	液体
由条件地适用于	用于气体介质压力> 25 bar仅根据需求
介质温度 [°C]	-25...80
爆破压力最小值 [bar]	1000
抗压强度 [bar]	600
压力	相对压力

电气数据

工作电压 [V]	18...31.6 DC
电流损耗 [mA]	< 25
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
开机延迟时间 [s]	0.3
Watchdog集成看门狗电路	有

输出

电气设计	AS-i
过载保护	有

测量/设定范围

测量范围 [bar]	0...400

精度/偏差

重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%]	< ± 1,5; (线性，包括滞后及重复精度 , 符合DIN EN IEC 62828-1的限值设置)
滞后偏差 [测量范围值的%]	< ± 0,5
长时间稳定性 [测量范围值的%]	< ± 0,1; (每年)
温度系数零点 [测量范围值的百分比 / 10 K]	0,2; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	0,3; (0...70 °C)

工作条件

环境温度 [°C]	-25...70
存储温度 [°C]	-40...100
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD Klasse B
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	1 kV 等级A / 2 kV 等级B
EN 55011 发射	Level B

抗冲击

DIN IEC 68-2-27

50 g (11 ms)

抗震

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF [年]

293

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	248
原材料	不锈钢(1.4301/304); PA
材料(接液部件)	不锈钢(1.4305/303); 陶瓷; FKM
开关动作寿命	1亿
系统接口	螺纹连接 G 1/4 内螺纹
已集成限制器元件	有

显示器/操作件

显示

操作	LED, 绿色
故障	LED, 红色

注释

包装单位	1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — PPA020-00 — 13.04.2023 —
