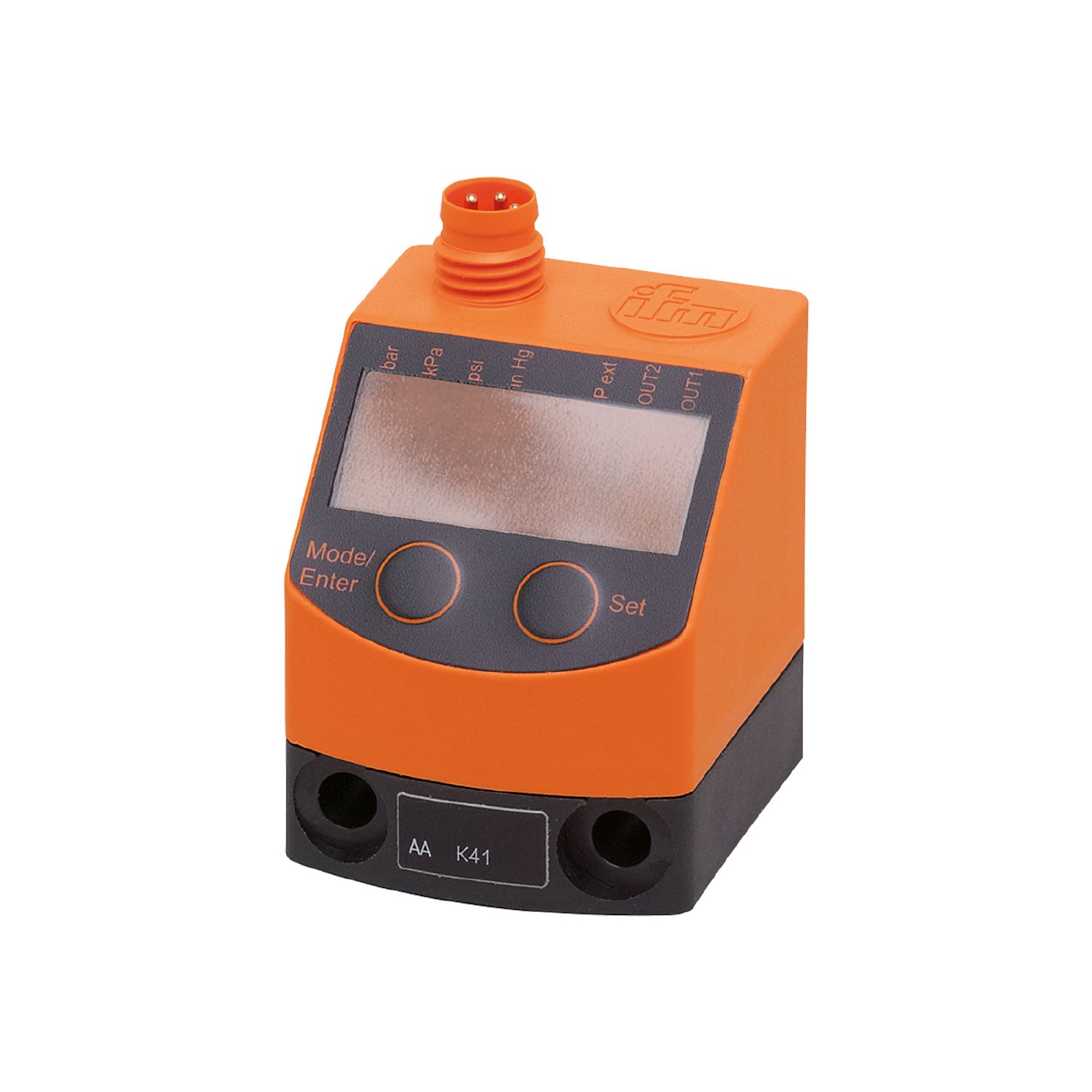

用于气动装置的压力传感器

Name: PQ7834
Brand: ifm
SKU: PQ7834
Price: 1571.00 CNY

PQ7834

PQ-010-RHR18-QFPKG/AS/

用于气动装置的压力传感器

PQ7834

PQ-010-RHR18-QFPKG/AS/

气动和压缩空气系统中系统压力的可靠监控
耐极高过压和真空
清晰可见的倾斜 LED 显示屏
红/绿显示，用于明确标识可接受的范围
2 个开关输出，可将其中一个配置为诊断输出

产品特征

输入和输出总数

数字输出数量: 2

测量范围

-1...10 bar

-15...145 psi

-30...296 inHg

-100...1000 kPa

系统接口

螺纹连接 G 1/8 内螺纹

应用

特殊的性能

镀金触点

应用

用于工业应用

介质

压缩空气

由条件地适用于

根据需求其他的介质

介质温度 [°C]

0...60

爆破压力最小值

30 bar

435 psi

886 inHg

3000 kPa

抗压强度

20 bar

290 psi

591 inHg

2000 kPa

耐真空 [mbar]

-1000

压力

相对压力; 真空

电气数据

工作电压 [V]	18...32 DC; (按照SELV/PELV)
电流损耗 [mA]	< 50
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
过压保护	有; (< 40 V)
开机延迟时间 [s]	0.3
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输出数量: 2

输出

输出数量	2
输出信号	开关信号
电气设计	PNP
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	< 200
短路保护	有
短路保护类型	脉冲

测量/设定范围

测量范围

-1...10 bar

-15...145 psi

-30...296 inHg

-100...1000 kPa

开关点, SP

-0.9...10 bar

-13...145 psi

-26...296 inHg

-90...1000 kPa

复原点, rP

-0.95...9.95 bar

-14...144 psi

-28...294 inHg

-95...995 kPa

设定步距

0.05 bar

1 psi

2 inHg

5 kPa

精度/偏差

开关点精度 [测量范围值的%]	< ± 0,5
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%]	< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定)
滞后偏差 [测量范围值的%]	< ± 0,25
长时间稳定性 [测量范围值的%]	< ± 0,05; (每6个月)
温度系数零点 [测量范围值的百分比 / 10 K]	0,2; (0...60 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	0,2; (0...60 °C)

反应时间

反应时间 [ms]	< 2.5
可编程的延迟时间dS, dr [s]	0; 0,002...5

软件/编程

参数设定	迟滞/窗口; 常开/常闭; 诊断功能; 输出极性; ON延迟、关断延时; 阻尼; 显示单位

工作条件

环境温度 [°C]	0...70
存储温度 [°C]	-25...85
外壳防护等级	IP 65

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V

抗冲击

DIN IEC 68-2-27

50 g (11 ms)

抗震

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF [年]

455

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	84.5
原材料	PBT; FKM; 聚酯
材料(接液部件)	黄铜; FKM; 硅(镀层); PBT
开关动作寿命	五千万
系统接口	螺纹连接 G 1/8 内螺纹

显示器/操作件

显示

显示单位	4 x LED, 绿色
开关状态	2 x LED, 黄色
功能显示	字母数字显示, 4位数字
测量值	字母数字显示, 4位数字

显示单位

bar; kPa; psi; inHg

附件

附件(可选)

安装套用于DIN导轨: TH 35-7,5 / EN60715, E37340

螺纹加长: 1/8", E30075

插接式接头用于管: Ø 6 mm, E30076

插接式接头用于管: Ø 8 mm, E30077

注释

包装单位	1 件

电气连接

接口	接插件: 1 x M8; 译码: A; 触头: 镀金的
