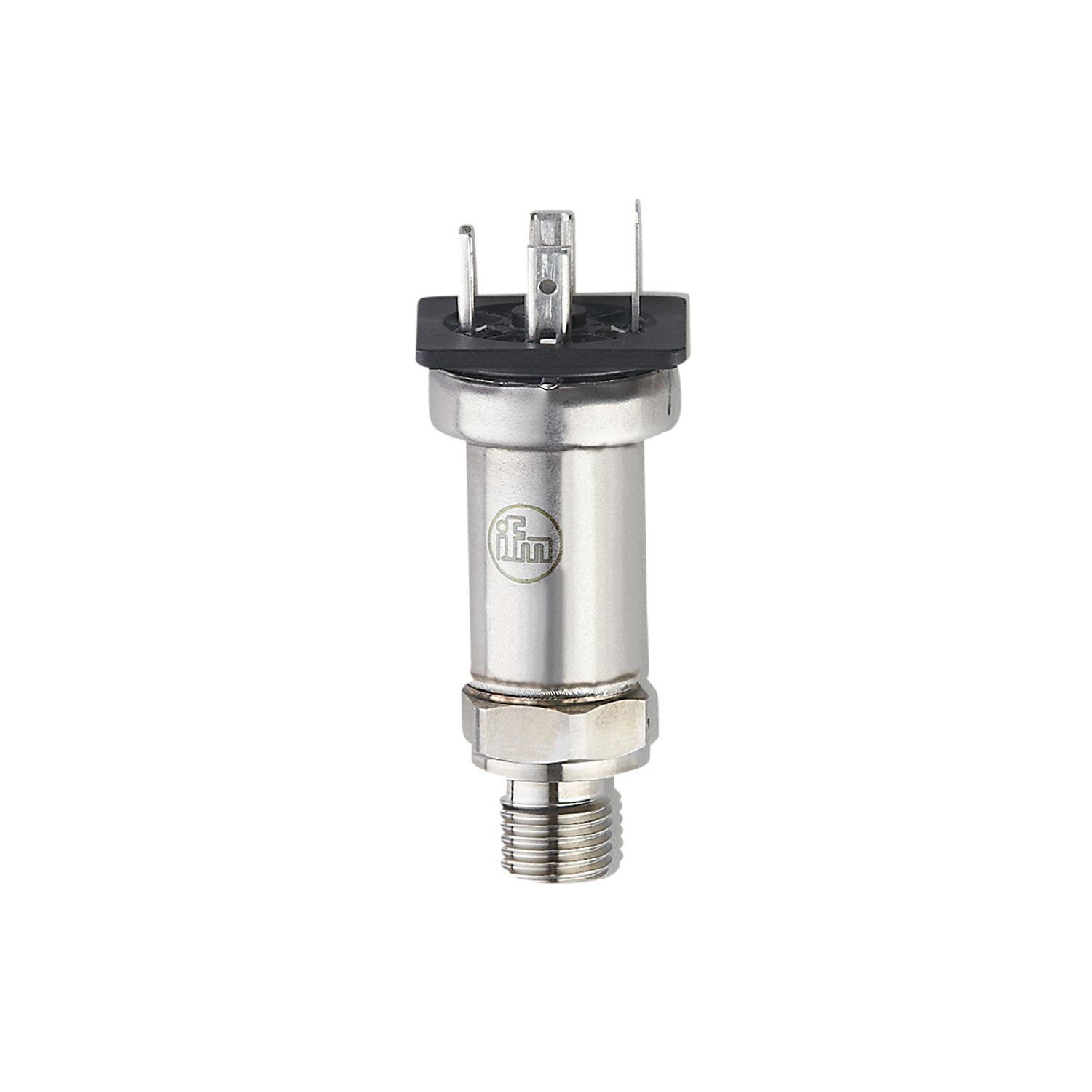

压力变送器

PT5060

PT-600-SEG14-A-ZVG/VE

压力变送器

PT5060

PT-600-SEG14-A-ZVG/VE

  • 可靠检测工业和移动应用的系统压力
  • 较高的抗冲击和振动能力
  • 优秀的重复性和低线性误差
  • 高于 6 千万次压力周期的使用寿命
  • 适合在空间受限情况下安装的耐用不锈钢紧凑外壳
  • dnv_mr
  • ce
  • ukca
  • cul
产品特征
输入和输出总数 模拟输出数量: 1
测量范围
0...600 bar 0...8700 psi 0...60 MPa
系统接口 螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2)
应用
测量元件 金属膜片
应用 用于移动领域; 用于工业应用
介质 液体和气体介质
介质温度 [°C] -40...125
爆破压力最小值
2500 bar 36255 psi 250 MPa
抗压强度
1500 bar 21755 psi 150 Mpa
注意抗压强度
静态
耐真空 [mbar] -1000
压力 相对压力
电气数据
工作电压 [V] 8...36 DC
绝缘电阻最小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护
开机延迟时间 [s] < 0.1
总的输入/输出
输入和输出总数 模拟输出数量: 1
输出
输出数量 1
输出信号 模拟信号
模拟输出数量 1
模拟电流输出 [mA] 4...20
负载最大值 [Ω] (Ub - 8 V) / 21,5 mA ; @8V= 0 Ω ; @12V max. 200 Ω: @24V max. 750 Ω
短路保护
过载保护
测量/设定范围
测量范围
0...600 bar 0...8700 psi 0...60 MPa
精度/偏差
重复精度 [测量范围值的%] < ± 0,05; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%] < ± 0,5; (包括:安装拧得过紧导致的漂移、零点和测量范围误差、非线性、迟滞)
线性偏差 [测量范围值的%] < ± 0,1 (BFSL) / < ± 0,2 (LS)
滞后偏差 [测量范围值的%] < ± 0,2
长时间稳定性 [测量范围值的%] < ± 0,1; (每6个月)
温度系数零点 [测量范围值的百分比 / 10 K] < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
温度系数量程 [测量范围值的百分比 / 10 K] < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
反应时间
阶跃函数响应时间 模拟输出 [ms] 2
工作条件
环境温度 [°C] -40...100
存储温度 [°C] -40...100
外壳防护等级 IP 67
认证/测试
EMC电磁兼容
符合ECE R10,修订版5机动车辆 (兼容E1)
DIN EN ISO 13766-1 : 2018 土方和施工机械
DIN EN ISO 14982 : 2009 农业和林业机械
ISO 11452-2 100 V/m
ISO 7637-2 : 2011 脉冲1 测试严重程度III,功能状态C
ISO 7637-2 : 2011 脉冲2b 测试严重程度IV。功能状态C
DIN EN 61326-1
抗冲击
DIN EN 60068-2-27 500 g (1 ms)
抗震
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年] 715
UL认证
UL认证编号 J044
文件数量UL E174189
承压设备指令 Modul A; 可用于第2组流体; 根据需求流体组1的流体
机械技术数据
重量 [g] 68
原材料 1.4542 (17-4 PH / 630); 不锈钢(1.4404 / 316L); PPS
材料(接液部件) 1.4542 (17-4 PH / 630); 不锈钢(1.4305/303)
开关动作寿命 6千万; (在额定压力的1.2倍)
拧紧扭矩 [Nm] 30...50; (推荐的拧紧扭矩; 取决于润滑、密封及压力等级)
系统接口 螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2)
过程连接密封 FKM (DIN EN ISO 1179-2)
已集成限制器元件
注释
注释
BFSL = Best Fit Straight Line
LS = 极限点设定
包装单位 1 件
电气连接
接口 接插件: 1 x 阀门插头型号A DIN (EN175301-803-A)
图表
特征负荷曲线电流输出
1: 负载最大值
2: 最小的负载
