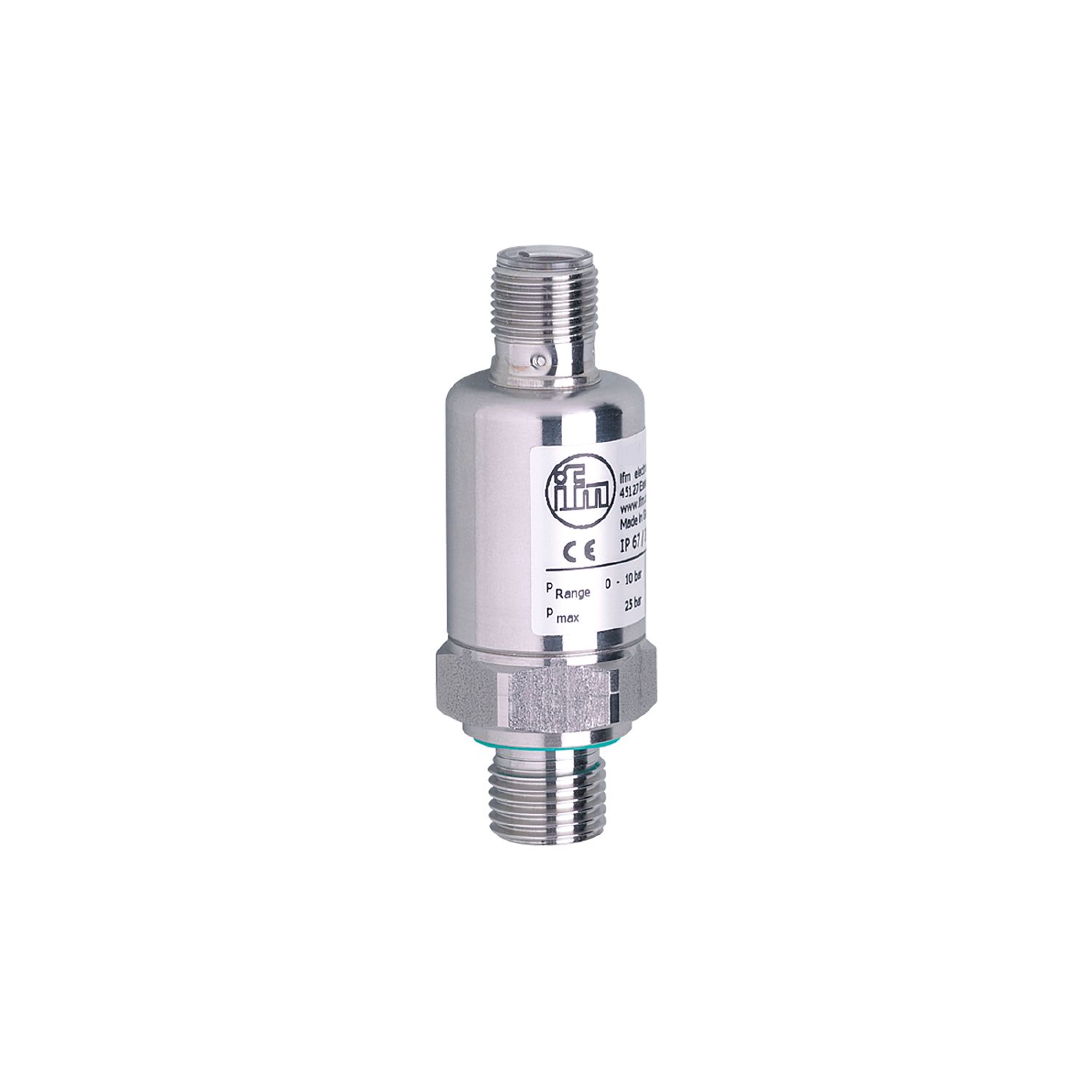

压力变送器

Name: PT9554
Brand: ifm
SKU: PT9554
Price: 1734.00 CNY

PT9554

PT-010-RBG14-B-DVG/US/ /W

压力变送器

PT9554

PT-010-RBG14-B-DVG/US/ /W

用于可靠检测移动机器中的系统压力
较高的抗冲击和振动能力
优秀的重复性和低线性误差
高于 5 千万次压力周期的使用寿命
适合在空间受限情况下安装的耐用不锈钢紧凑外壳

产品特征

输入和输出总数

模拟输出数量: 1

测量范围

0...10 bar

0...145 psi

0...1000 kPa

0...1 MPa

系统接口

螺纹连接 G 1/4 外螺纹

应用

用于移动领域

介质

液体和气体介质

介质温度 [°C]

-25...90; (仅根据需求: -40...100 °C)

爆破压力最小值

300 bar

4350 psi

30 MPa

抗压强度

25 bar

362 psi

2.5 Mpa

压力

相对压力

电气数据

工作电压 [V]	16...36 DC
电流损耗 [mA]	< 6
绝缘电阻最小值 [MΩ]	100; (80 V DC)
防护等级	III
反相保护	有

总的输入/输出

输入和输出总数	模拟输出数量: 1

输出

输出数量	1
输出信号	模拟信号
模拟输出数量	1
模拟电压输出 [V]	0...10
负载电阻最小值 [Ω]	2000

测量/设定范围

测量范围

0...10 bar

0...145 psi

0...1000 kPa

0...1 MPa

精度/偏差

重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%]	< ± 1,0; (包括：安装拧得过紧导致的漂移、零点和测量范围误差)
线性偏差 [测量范围值的%]	< ± 0,25 (BFSL) / < ± 0,5 (LS)
滞后偏差 [测量范围值的%]	< ± 0,2
长时间稳定性 [测量范围值的%]	< ± 0,1; (每6个月)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,1; (-25...90 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,1; (-25...90 °C)

反应时间

阶跃函数响应时间模拟输出 [ms]	8

工作条件

环境温度 [°C]	-25...90
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 69K

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
抗扰度	根据公路车辆标准1995/54/EC, 2004/104 EC, 2005/83/EC
ISO 11452-2	100 V/m
ISO 11452-4	100 mA / 严格等级4
ISO 7637-2	严格等级4
干扰辐射	CISPR 25
EN 61000-6-1
EN 61000-6-4

抗冲击

DIN IEC 68-2-27

50 g (11 ms)

抗震

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF [年]

1069

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	85.5
原材料	不锈钢(1.4404 / 316L); PA
材料(接液部件)	不锈钢(1.4404 / 316L); FKM
开关动作寿命	五千万
系统接口	螺纹连接 G 1/4 外螺纹
已集成限制器元件	有

注释

BFSL = Best Fit Straight Line

LS = 极限点设定

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — PT9554-01 — 29.11.2012 —
