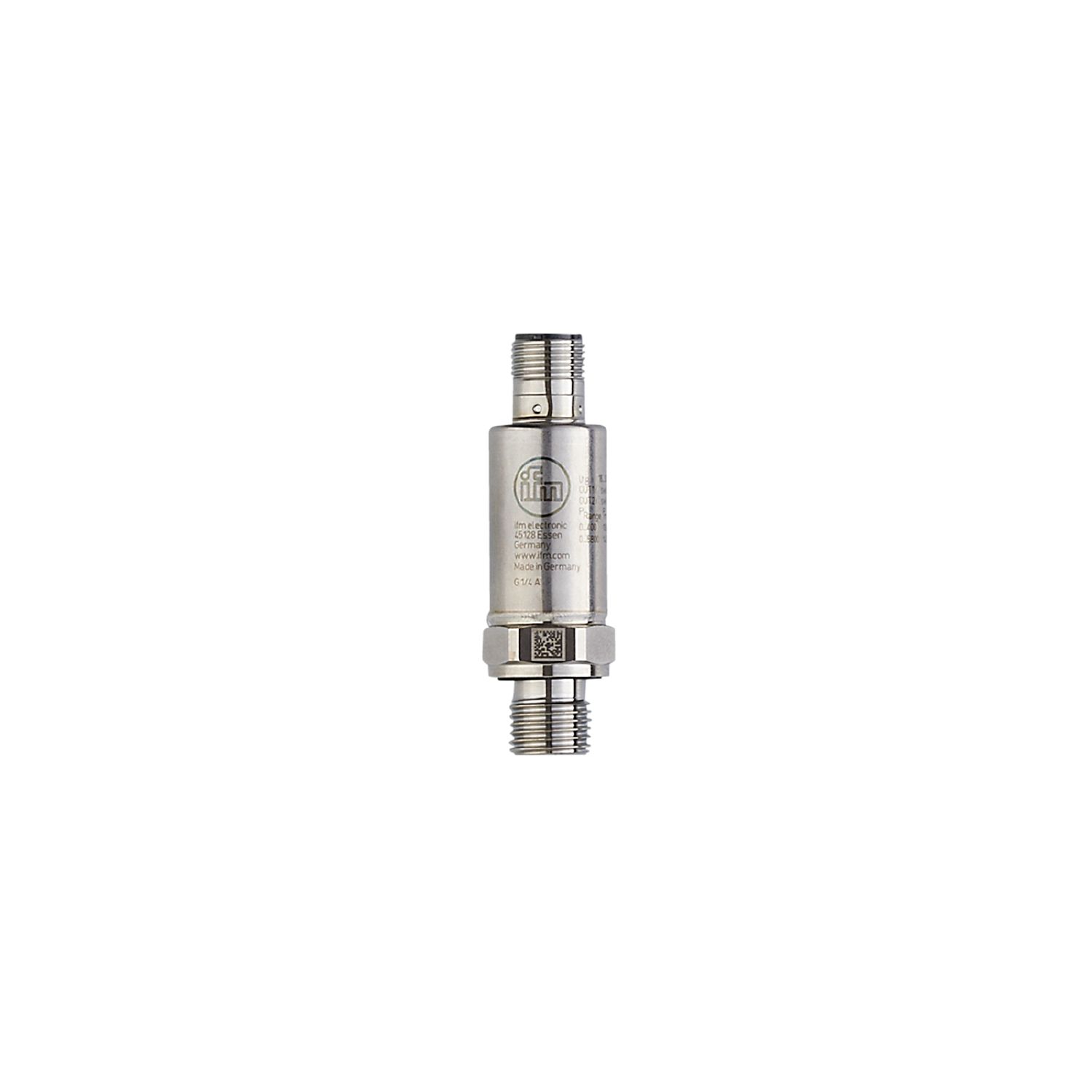

压力开关

PV7023

PV-060-SEG14-UFRVG/US/ /

压力开关

PV7023

PV-060-SEG14-UFRVG/US/ /

  • 适合在空间受限情况下安装的紧凑外壳
  • 耐极高过压和真空
  • 坚固不锈钢外壳,可耐受较强冲击和振动
  • 高于 6 千万次压力周期的使用寿命
  • 两个可编程开关输出,其中一个带有 IO-Link 通信接口
  • 通过 IO-Link 的友好通信和参数化
  • ce
  • ukca
  • cul
  • iolink
产品特征
输入和输出总数 数字输出数量: 2
测量范围
0...60 bar 0...870 psi 0...6 MPa
系统接口 螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2); 内螺纹:M5
应用
测量元件 金属膜片
应用 用于工业应用
介质 液体和气体介质
介质温度 [°C] -40...90
爆破压力最小值
900 bar 13050 psi 90 MPa
抗压强度
150 bar 2175 psi 15 MPa
注意抗压强度
静态
耐真空 [mbar] -1000
压力 相对压力
电气数据
工作电压 [V] 18...30 DC
电流损耗 [mA] < 15
绝缘电阻最小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护
开机延迟时间 [s] < 0.3
总的输入/输出
输入和输出总数 数字输出数量: 2
输出
输出数量 2
输出信号 开关信号; IO-Link; (可配置)
电气设计 PNP/NPN
数字输出数量 2
输出功能 常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V] 2
开关量输出DC的持续电流负载 [mA] 100
开关频率DC [Hz] < 170
短路保护
短路保护类型 脉冲
过载保护
测量/设定范围
测量范围
0...60 bar 0...870 psi 0...6 MPa
开关点, SP
0.6...60 bar 9...870 psi 0.06...6 MPa
复原点, rP
0.3...59.7 bar 4...866 psi 0.03...5.97 MPa
设定步距
0.02 bar 1 psi 0.002 MPa
出厂设定
SP1 = 15 bar rP1 = 13.8 bar ou1 = Hno;
SP2 = 45 bar rP2 = 43.8 bar ou2 = Hno;
dS1/dS2 = 0 ms dr1/dr2 = 0 ms
coF = 0 % P-n = PnP dAP= 60 ms
精度/偏差
开关点精度 [测量范围值的%] < ± 0,5 (nach DIN EN 61298-2)
重复精度 [测量范围值的%] < ± 0,05; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%] < ± 0,5; (线性度包括迟滞和重复精度,限值设置符合DIN EN IEC 62828-1)
线性偏差 [测量范围值的%] < ± 0,1 (BFSL) / < ± 0,2 (LS)
滞后偏差 [测量范围值的%] < ± 0,2
长时间稳定性 [测量范围值的%] < ± 0,1; (每6个月)
温度系数零点 [测量范围值的百分比 / 10 K] < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
温度系数量程 [测量范围值的百分比 / 10 K] < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
反应时间
反应时间 [ms] < 3
软件/编程
参数设定 迟滞/窗口; 常开/常闭; 输出极性; ON延迟、关断延时; 阻尼
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI标准 IEC 61131-9
外形 Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO模式
必需的mater port type A
模拟过程数据 2
二位输出过程数据 2
处理周期最小值 [ms] 5
支持的DeviceID
运行方式 DeviceID
default 711
工作条件
环境温度 [°C] -40...90
存储温度 [°C] -40...100
外壳防护等级 IP 67; IP 69K
认证/测试
EMC电磁兼容
DIN EN 61326-1
抗冲击
DIN EN 60068-2-27 500 g (1 ms)
抗震
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年] 667.77
UL认证
UL认证编号 J015
承压设备指令 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体
机械技术数据
重量 [g] 63
原材料 1.4542 (17-4 PH / 630); 不锈钢(1.4404 / 316L); PEI
材料(接液部件) 不锈钢(1.4305/303); 1.4542 (17-4 PH / 630)
开关动作寿命 6千万; (在额定压力的1.2倍)
拧紧扭矩 [Nm] 25...35; (推荐的拧紧扭矩; 取决于润滑、密封及压力等级)
系统接口 螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2); 内螺纹:M5
过程连接密封 FKM (DIN EN ISO 1179-2)
已集成限制器元件
注释
注释
BFSL = Best Fit Straight Line
LS = 极限点设定
包装单位 1 件
电气连接
接口 接插件: 1 x M12; 译码: A
