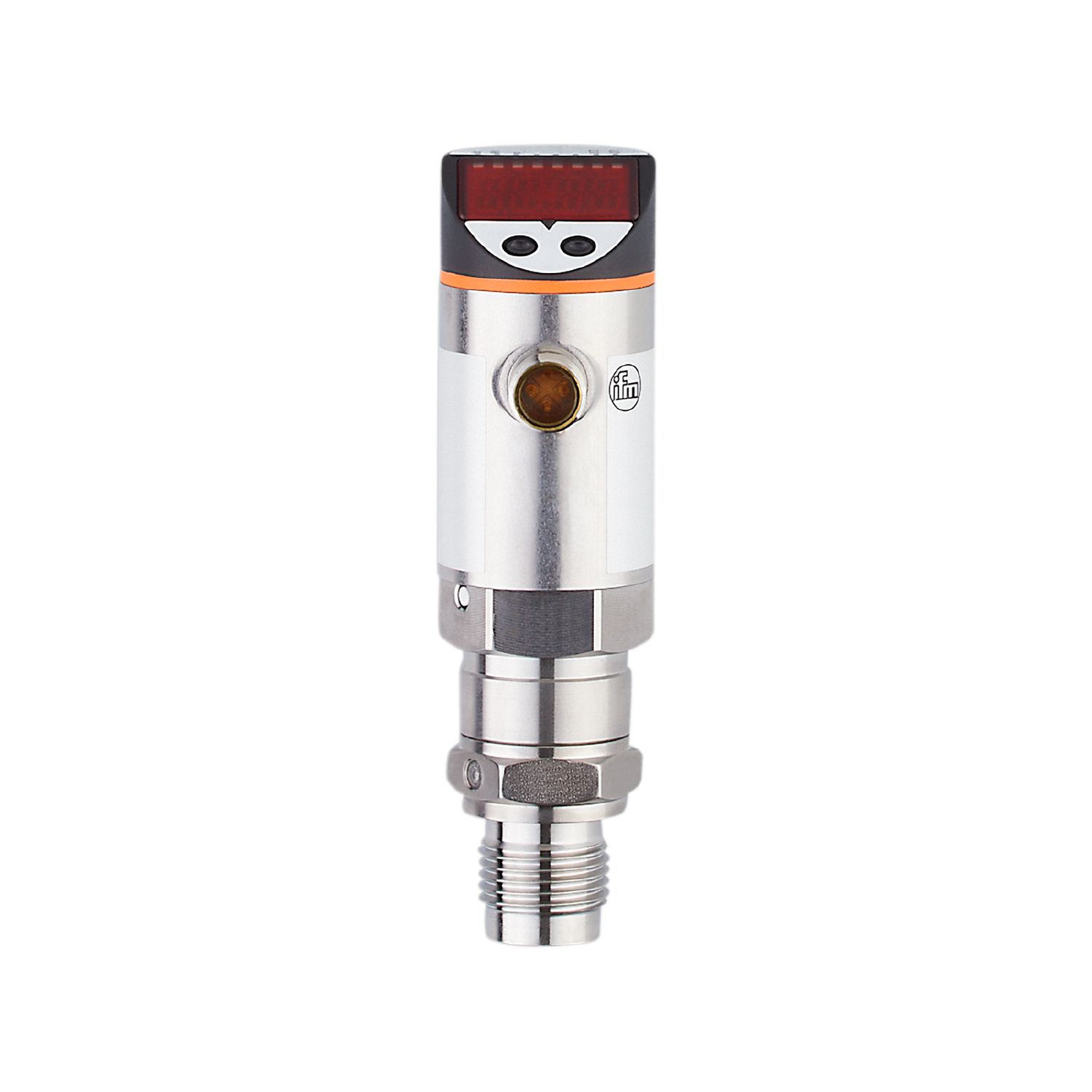

带显示屏的压力传感器

Name: PY2033
Brand: ifm
SKU: PY2033
Price: 7024.00 CNY

PY2033

PN-025-RDR12-MFRKG/US/ /V

带显示屏的压力传感器

PY2033

PN-025-RDR12-MFRKG/US/ /V

2 个开关输出；可将其中一个编程为模拟输出
清晰可见的 4 位 LED 显示
可选择特定国家的压力单位
高负载保护，长期稳定性
可选输出极性

产品特征

输入和输出总数

数字输出数量: 2; 模拟输出数量: 1

测量范围

-1...25 bar

-14.5...362.5 psi

-0.1...2.5 MPa

系统接口

螺纹连接 G 1/2 外螺纹

应用

特殊的性能

镀金触点

应用

可齐平安装，适用于工业应用; 用于工业应用

介质

液体和气体介质

介质温度 [°C]

-20...125

爆破压力最小值

200 bar

2900 psi

20 MPa

抗压强度

100 bar

1450 psi

10 Mpa

压力

相对压力

齐平安装

有

电气数据

工作电压 [V]	18...32 DC; (按照SELV/PELV)
电流损耗 [mA]	< 35
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
开机延迟时间 [s]	0.3
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输出数量: 2; 模拟输出数量: 1

输出

输出数量	2
输出信号	开关信号; 模拟信号; (可配置)
电气设计	PNP/NPN
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	250
开关频率DC [Hz]	< 500
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程 1:4)
负载最大值 [Ω]	(Ub - 10 V) / 20 mA
模拟电压输出 [V]	0...10; (可调整量程 1:4)
负载电阻最小值 [Ω]	2000
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

测量范围

-1...25 bar

-14.5...362.5 psi

-0.1...2.5 MPa

开关点, SP

-0.8...25 bar

-11.5...362.5 psi

-0.08...2.5 MPa

复原点, rP

-0.9...24.9 bar

-13...361 psi

-0.09...2.49 MPa

测量值起点

-1...18.75 bar

-14.5...272 psi

-0.1...1.88 MPa

测量值终点

5.25...25 bar

76...362.5 psi

0.53...2.5 MPa

设定步距

0.05 bar

0.5 psi

0.01 MPa

出厂设定

	SP1 = 6.25 bar	rP1 = 5.75 bar
	SP2 = 18.75 bar	rP2 = 18.25 bar
	ASP = 0.00 bar	AEP = 25.00 bar

精度/偏差

开关点精度 [测量范围值的%]	< ± 0,4; (Turn down 1:1)
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,3 (BFSL) / < ± 0,6 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line; LS = 极限点设定)
线性偏差 [测量范围值的%]	< ± 0,5; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,1; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,25; (0...80 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,25; (0...80 °C)

反应时间

反应时间 [ms]	< 1.5
阻尼过程值dAP [s]	0.01...4
用于模拟量输出的阻尼 (dAA) [s]	0.01...4
模拟输出响应时间最大值 [ms]	3

软件/编程

参数设定	迟滞/窗口; 常开/常闭; 输出极性; 电流/电压输出; 阻尼; 显示值适应; 显示屏可旋转及关闭; 显示单位; 零点; 测量范围值

工作条件

环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 65

认证/测试

EMC电磁兼容

DIN EN 61000-6-2
DIN EN 61000-6-3

抗冲击

DIN EN 60068-2-27

50 g (11 ms)

抗震

DIN EN 60068-2-6

20 g (10...2000 Hz)

MTTF [年]

167.14

机械技术数据

重量 [g]	390
原材料	不锈钢(1.4301/304); 不锈钢(1.4435 / 316L); PC; PBT; PEI; PTFE
材料(接液部件)	不锈钢(1.4435 / 316L)
开关动作寿命	1亿
系统接口	螺纹连接 G 1/2 外螺纹
用于压力转移的填充液	NEOBEE（食品级，符合FDA规范）

显示器/操作件

显示

显示单位	3 x LED, 绿色
开关状态	2 x LED, 黄色
功能显示	字母数字显示, 4位数字
测量值	字母数字显示, 4位数字

注释

包装单位	1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的
