- PY7001

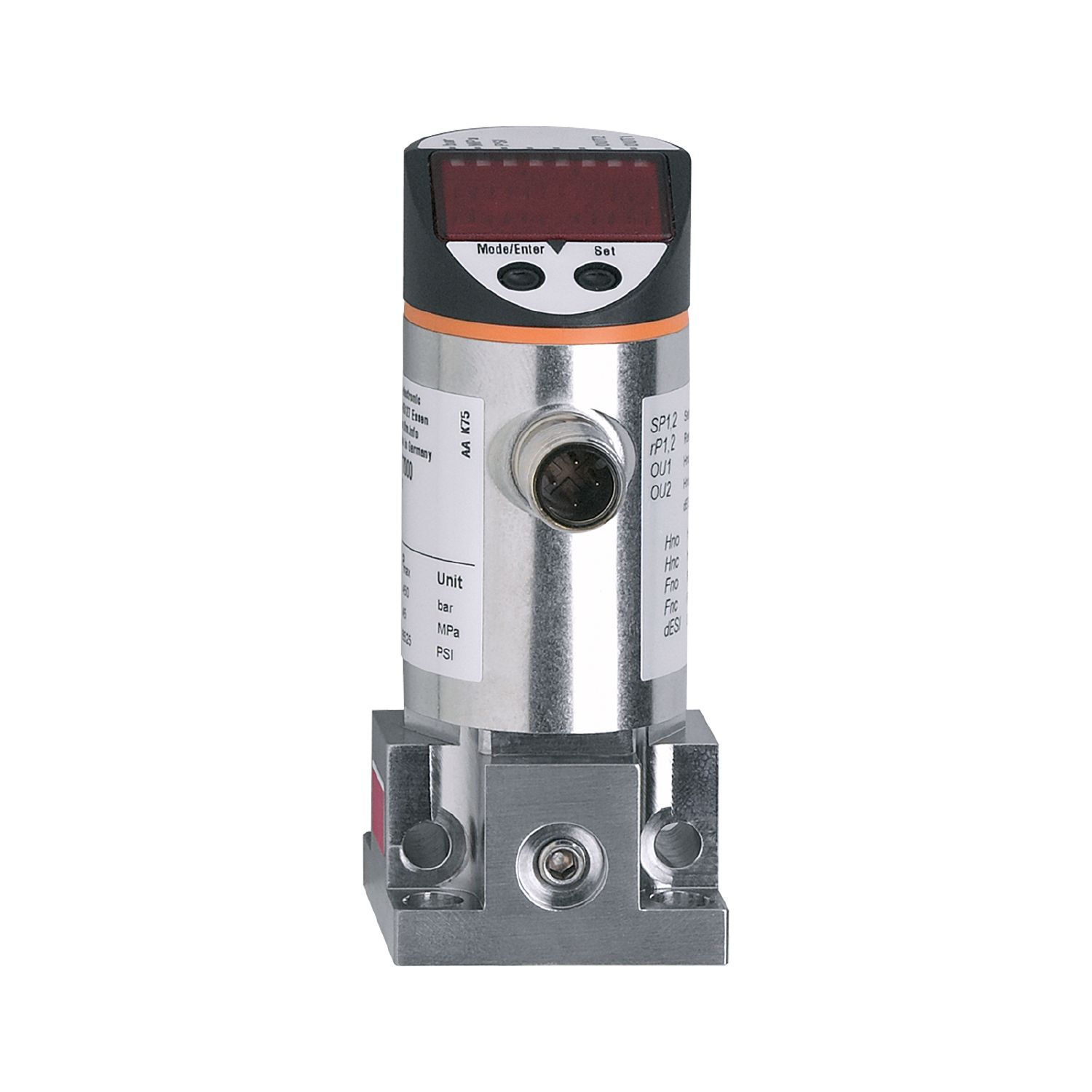

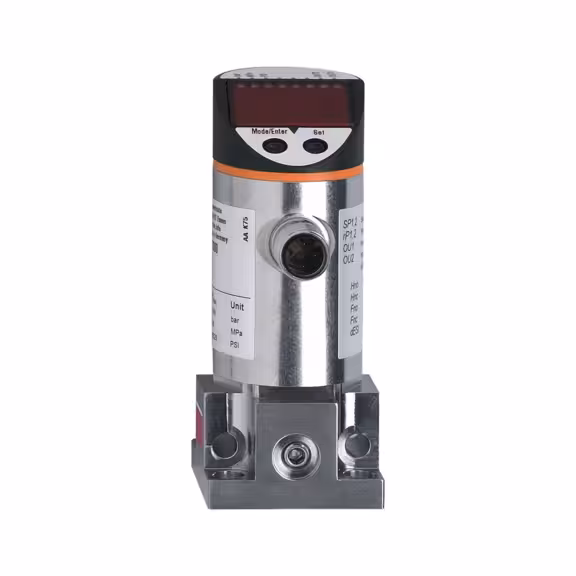

带显示屏的压力传感器
PY7001
PN-250-SGR14-KG /US/ /V
带显示屏的压力传感器
PY7001
PN-250-SGR14-KG /US/ /V
- 2 个开关输出,可将其中一个配置为诊断输出
- 高负载保护,长期稳定性
- 高于 5 千万次压力周期的使用寿命
- 清晰可见的 4 位 LED 显示
- 可选择特定国家的压力单位
- 方便的按钮操作或通过IO-Link进行参数设置
停产产品 - 存档登录
产品特征
输入和输出总数 | 数字输出数量: 2 | ||
---|---|---|---|
测量范围 |
|
||
测量范围 [MPa] | 0...25 | ||
系统接口 | 法兰 内螺纹:G 1/4; 内螺纹:M6 |
应用
特殊的性能 | 镀金触点 | ||
---|---|---|---|
设计 | 带法兰适配器 | ||
介质 | 液体和气体介质 | ||
由条件地适用于 | 用于气体介质压力> 25 bar仅根据需求 | ||
介质温度 [°C] | -25...80 | ||
爆破压力最小值 |
|
||
爆破压力最小值 [MPa] | 85 | ||
抗压强度 |
|
||
抗压强度 [MPa] | 40 | ||
压力 | 相对压力 |
电气数据
工作电压 [V] | 18...36 DC; (按照SELV/PELV) |
---|---|
电流损耗 [mA] | < 50 |
绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
防护等级 | III |
反相保护 | 有 |
过压保护 | 有; (< 40 V) |
开机延迟时间 [s] | 0.3 |
Watchdog集成看门狗电路 | 有 |
总的输入/输出
输入和输出总数 | 数字输出数量: 2 |
---|
输出
输出数量 | 2 |
---|---|
输出信号 | 开关信号; IO-Link; (可配置) |
电气设计 | PNP/NPN |
数字输出数量 | 2 |
输出功能 | 常开/常闭; (可设定参数) |
开关量输出DC电压降最大值 [V] | 2 |
开关量输出DC的持续电流负载 [mA] | 250 |
开关频率DC [Hz] | < 170 |
短路保护 | 有 |
短路保护类型 | 脉冲 |
测量/设定范围
测量范围 |
|
||||||
---|---|---|---|---|---|---|---|
测量范围 [MPa] | 0...25 | ||||||
开关点, SP |
|
||||||
开关点, SP [MPa] | 0.2...25 | ||||||
复原点, rP |
|
||||||
复原点, rP [MPa] | 0.1...24.9 | ||||||
设定步距 |
|
||||||
设定步距 [MPa] | 0.1 | ||||||
出厂设定 |
|
精度/偏差
开关点精度 [测量范围值的%] | < ± 0,5 |
---|---|
重复精度 [测量范围值的%] | < ± 0,1; (温度波动< 10 K) |
特征曲线偏差 [测量范围值的%] | < ± 0,5; (线性,包括滞后及重复精度 , 符合DIN EN IEC 62828-1的限值设置) |
滞后偏差 [测量范围值的%] | < ± 0,25 |
长时间稳定性 [测量范围值的%] | < ± 0,05; (每6个月) |
温度系数零点 [测量范围值的百分比 / 10 K] | 0,2; (0...80 °C) |
温度系数量程 [测量范围值的百分比 / 10 K] | 0,2; (0...80 °C) |
反应时间
可编程的延迟时间dS, dr [s] | 0; 0,2...50 |
---|
软件/编程
参数设定 | 迟滞/窗口; 常开/常闭; 诊断功能; 输出极性; ON延迟、关断延时; 阻尼; 显示单位 |
---|
接口
通信接口 | IO-Link | ||||
---|---|---|---|---|---|
传递类型 | COM2 (38,4 kBaud) | ||||
IO-Link revision | 1.1 | ||||
SDCI标准 | IEC 61131-9 CDV | ||||
外形 | 无轮廓 | ||||
SIO模式 | 有 | ||||
必需的mater port type | A | ||||
模拟过程数据 | 1 | ||||
二位输出过程数据 | 2 | ||||
处理周期最小值 [ms] | 2.3 | ||||
支持的DeviceID |
|
工作条件
环境温度 [°C] | -20...80 |
---|---|
存储温度 [°C] | -40...100 |
外壳防护等级 | IP 67 |
认证/测试
EMC电磁兼容 |
|
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
抗冲击 |
|
||||||||||
抗震 |
|
||||||||||
承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 |
机械技术数据
重量 [g] | 382.5 |
---|---|
原材料 | 不锈钢(1.4301/304); PC; PBT; PEI; FKM |
材料(接液部件) | 钢(1.4104 / 430F); 陶瓷; FKM |
开关动作寿命 | 1亿 |
系统接口 | 法兰 内螺纹:G 1/4; 内螺纹:M6 |
已集成限制器元件 | 否 |
显示器/操作件
显示 |
|
---|
注释
包装单位 | 1 件 |
---|
电气连接
接插件: 1 x M12; 译码: A; 触头: 镀金的 |
