PY7002

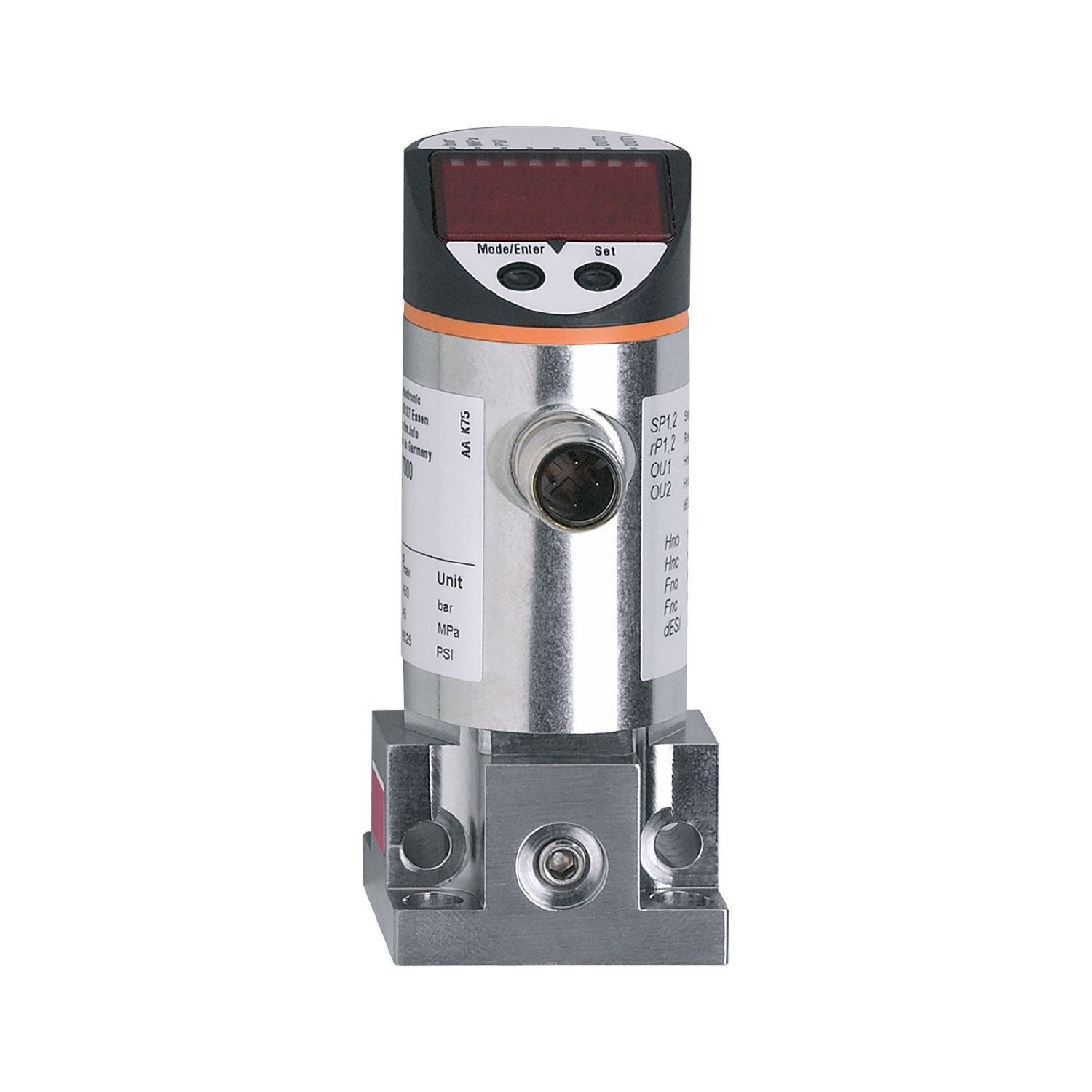

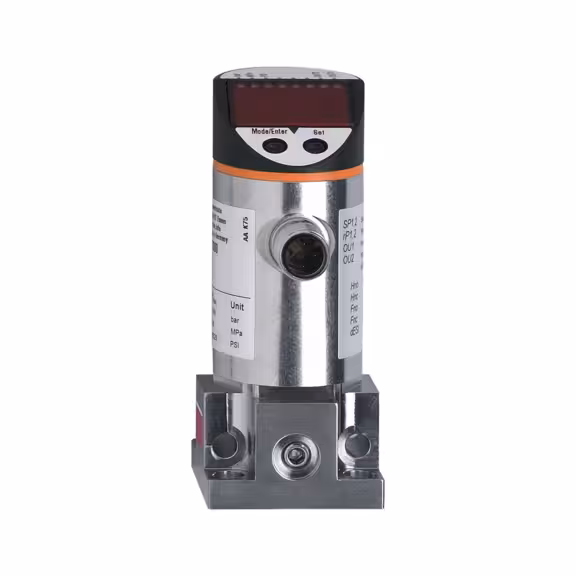

带显示屏的压力传感器

PY7002

PN-100-SGR14-KG /US/ /V

带显示屏的压力传感器

PY7002

PN-100-SGR14-KG /US/ /V

2 个开关输出，可将其中一个配置为诊断输出
高负载保护，长期稳定性
高于 5 千万次压力周期的使用寿命
清晰可见的 4 位 LED 显示
可选择特定国家的压力单位

方便的按钮操作或通过IO-Link进行参数设置

停产产品 - 存档登录

替代产品: PN7592 + E30063 或者 PN7092 + E30003 产品比较: PY7002 / PN7592 / PN7092 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

产品特征

输入和输出总数

数字输出数量: 2

测量范围

0...100 bar

0...1450 psi

测量范围 [MPa]

0...10

系统接口

法兰内螺纹:G 1/4; 内螺纹:M6

应用

特殊的性能

镀金触点

设计

带法兰适配器

介质

液体和气体介质

由条件地适用于

用于气体介质压力> 25 bar仅根据需求

介质温度 [°C]

-25...80

爆破压力最小值

650 bar

9400 psi

爆破压力最小值 [MPa]

抗压强度

300 bar

4350 psi

抗压强度 [MPa]

压力

相对压力

电气数据

工作电压 [V]	18...36 DC; (按照SELV/PELV)
电流损耗 [mA]	< 50
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
过压保护	有; (< 40 V)
开机延迟时间 [s]	0.3
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输出数量: 2

输出

输出数量	2
输出信号	开关信号; IO-Link; (可配置)
电气设计	PNP/NPN
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	250
开关频率DC [Hz]	< 170
短路保护	有
短路保护类型	脉冲

测量/设定范围

测量范围

0...100 bar

0...1450 psi

测量范围 [MPa]

0...10

开关点, SP

1...100 bar

20...1450 psi

开关点, SP [MPa]

0.1...10

复原点, rP

0.5...99.5 bar

10...1440 psi

复原点, rP [MPa]

0.05...9.95

设定步距

0.5 bar

10 psi

设定步距 [MPa]

0.05

出厂设定

	SP1 = 25.0 bar	rP1 = 23.0 bar
	SP2 = 75.0 bar	rP2 = 73.0 bar

精度/偏差

开关点精度 [测量范围值的%]	< ± 0,5
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%]	< ± 0,5; (线性，包括滞后及重复精度 , 符合DIN EN IEC 62828-1的限值设置)
滞后偏差 [测量范围值的%]	< ± 0,25
长时间稳定性 [测量范围值的%]	< ± 0,05; (每6个月)
温度系数零点 [测量范围值的百分比 / 10 K]	0,2; (-20...80 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	0,2; (-20...80 °C)

反应时间

可编程的延迟时间dS, dr [s]	0; 0,2...50

软件/编程

参数设定	迟滞/窗口; 常开/常闭; 诊断功能; 输出极性; ON延迟、关断延时; 阻尼; 显示单位

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9 CDV

外形

无轮廓

SIO模式

有

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

2.3

支持的DeviceID

运行方式	DeviceID
default	309

工作条件

环境温度 [°C]	-20...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V

抗冲击

DIN IEC 68-2-27

50 g (11 ms)

抗震

DIN IEC 68-2-6

20 g (10...2000 Hz)

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	381.5
原材料	不锈钢(1.4301/304); PC; PBT; PEI; FKM
材料(接液部件)	钢(1.4104 / 430F); 陶瓷; FKM
开关动作寿命	1亿
系统接口	法兰内螺纹:G 1/4; 内螺纹:M6
已集成限制器元件	否

显示器/操作件

显示

显示单位	3 x LED, 绿色
开关状态	2 x LED, 黄色
功能显示	字母数字显示, 4位数字
测量值	字母数字显示, 4位数字

注释

包装单位	1 件

电气连接

	接插件: 1 x M12; 译码: A; 触头: 镀金的

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — PY7002-01 — 13.04.2023 —
