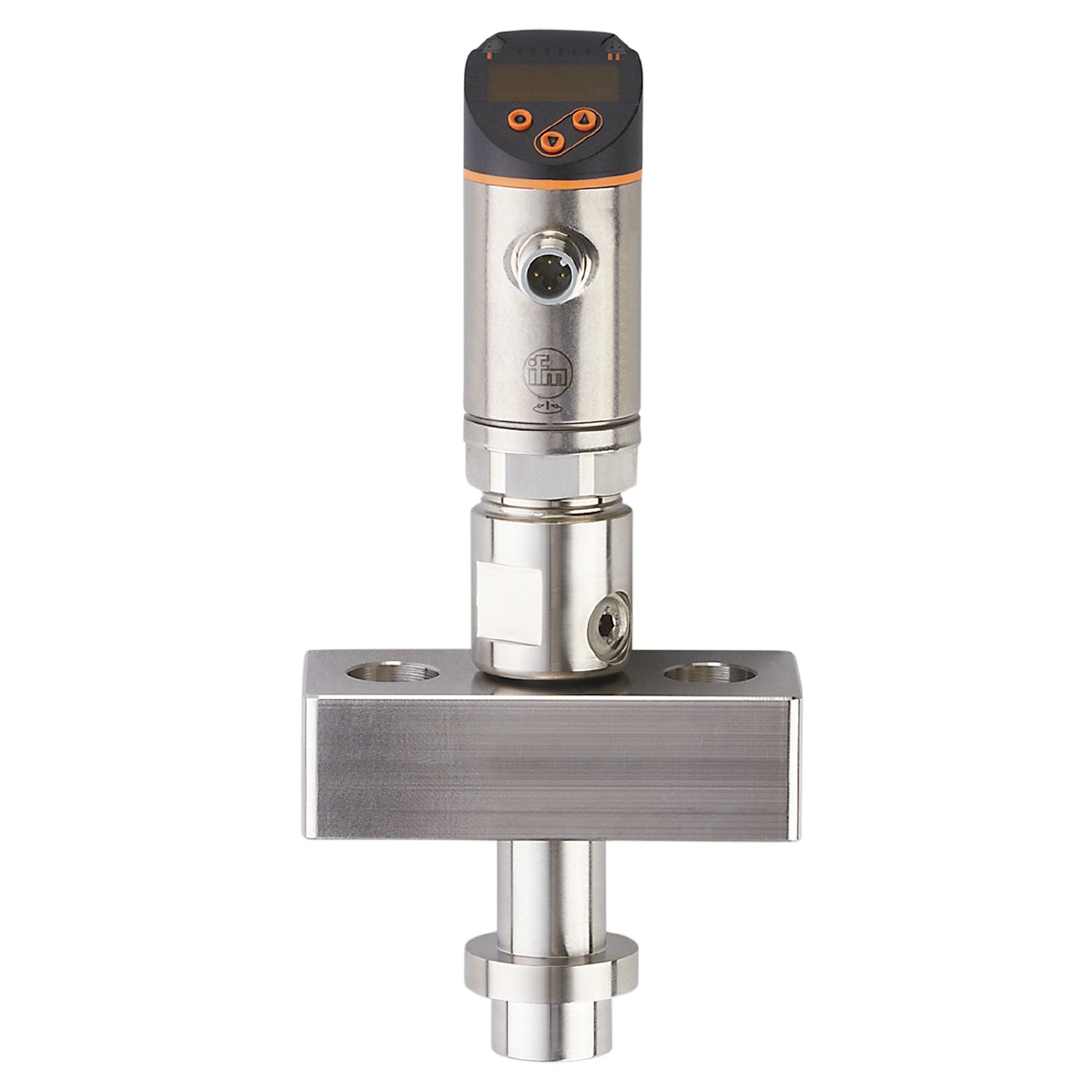

带显示屏的压力传感器

PY9071

PN-250-SE MFRKG/US/

带显示屏的压力传感器

PY9071

PN-250-SE MFRKG/US/

适用于拌匀均化过程
可编程的开关输出，配有 IO-Link 和可调整的模拟输出
红/绿显示，用于明确标识可接受的范围
管路连接可进行旋转，方便进行最佳的排列

方便的按钮操作或通过IO-Link进行参数设置

产品特征

输入和输出总数

数字输出数量: 2; 模拟输出数量: 1

测量范围

0...250 bar

0...3625 psi

0...25 MPa

系统接口

均质机连接

应用

特殊的性能

镀金触点

测量元件

隔膜密封

应用

可齐平安装，适用于食品饮料行业

介质

液体和气体介质

介质温度 [°C]

5...125; (150 最大值 1h)

爆破压力最小值

1000 bar

14500 psi

100 MPa

抗压强度

500 bar

7250 psi

50 MPa

耐真空 [mbar]

-1000

压力

相对压力

电气数据

工作电压 [V]	18...30 DC; (按照SELV/PELV)
电流损耗 [mA]	< 35
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
开机延迟时间 [s]	0.3
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输出数量: 2; 模拟输出数量: 1

输出

输出数量	2
输出信号	开关信号; 模拟信号; IO-Link; (可配置)
电气设计	PNP/NPN
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	250
开关频率DC [Hz]	< 500
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程 1:5)
负载最大值 [Ω]	500
模拟电压输出 [V]	0...10; (可调整量程 1:5)
负载电阻最小值 [Ω]	2000
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

测量范围

0...250 bar

0...3625 psi

0...25 MPa

开关点, SP

1.5...250 bar

25...3625 psi

0.15...25 MPa

复原点, rP

0.5...249 bar

10...3610 psi

0.05...24.9 MPa

测量值起点

0...200 bar

0...2900 psi

0...20 MPa

测量值终点

50...250 bar

725...3625 psi

5...25 MPa

设定步距

0.5 bar

5 psi

0.05 MPa

精度/偏差

开关点精度 [测量范围值的%]	< ± 0,4; (Turn down 1:1)
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 1; (线性，包括滞后及重复精度; 符合DIN EN IEC 62828-1的限值设置)
滞后偏差 [测量范围值的%]	< ± 0,1; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,05; (Turn down 1:1; 每6个月)
温度系数零点 [测量范围值的百分比 / 10 K]	0,2; (5...80 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	0,2; (5...80 °C)

反应时间

反应时间 [ms]	< 1.5
可编程的延迟时间dS, dr [s]	0...50
阻尼过程值dAP [s]	0...4
用于模拟量输出的阻尼 (dAA) [s]	0...4
模拟输出响应时间最大值 [ms]	3

软件/编程

参数设定	迟滞/窗口; 常开/常闭; ON延迟、关断延时; 阻尼; 显示单位; 电流/电压输出

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

外形

Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis

SIO模式

有

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

2.3

支持的DeviceID

运行方式	DeviceID
default	460

工作条件

环境温度 [°C]	5...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

DIN EN 61000-6-2
DIN EN 61000-6-3

抗冲击

DIN EN 60068-2-27

50 g (11 ms)

抗震

DIN EN 60068-2-6

10 g (10...2000 Hz)

MTTF [年]

142

机械技术数据

重量 [g]	1447
原材料	不锈钢（630/1.4542 /17-4 PH）; 不锈钢(1.4404 / 316L); 不锈钢(1.4435 / 316L); PBT+PC-GF30; PBT-GF20; PC
材料(接液部件)	不锈钢(1.4435 / 316L)
开关动作寿命	6千万; (在额定压力的1.2倍)
系统接口	均质机连接

显示器/操作件

显示

显示单位	3 x LED, 绿色 (bar, psi, MPa)
开关状态	2 x LED, 黄色
测量值	字母数字显示, 红色/绿色 4位数字

注释

包装单位	1 件

电气连接

	接插件: 1 x M12; 译码: A; 触头: 镀金的

图表

X	环境温度
Y	介质温度
