PY9292

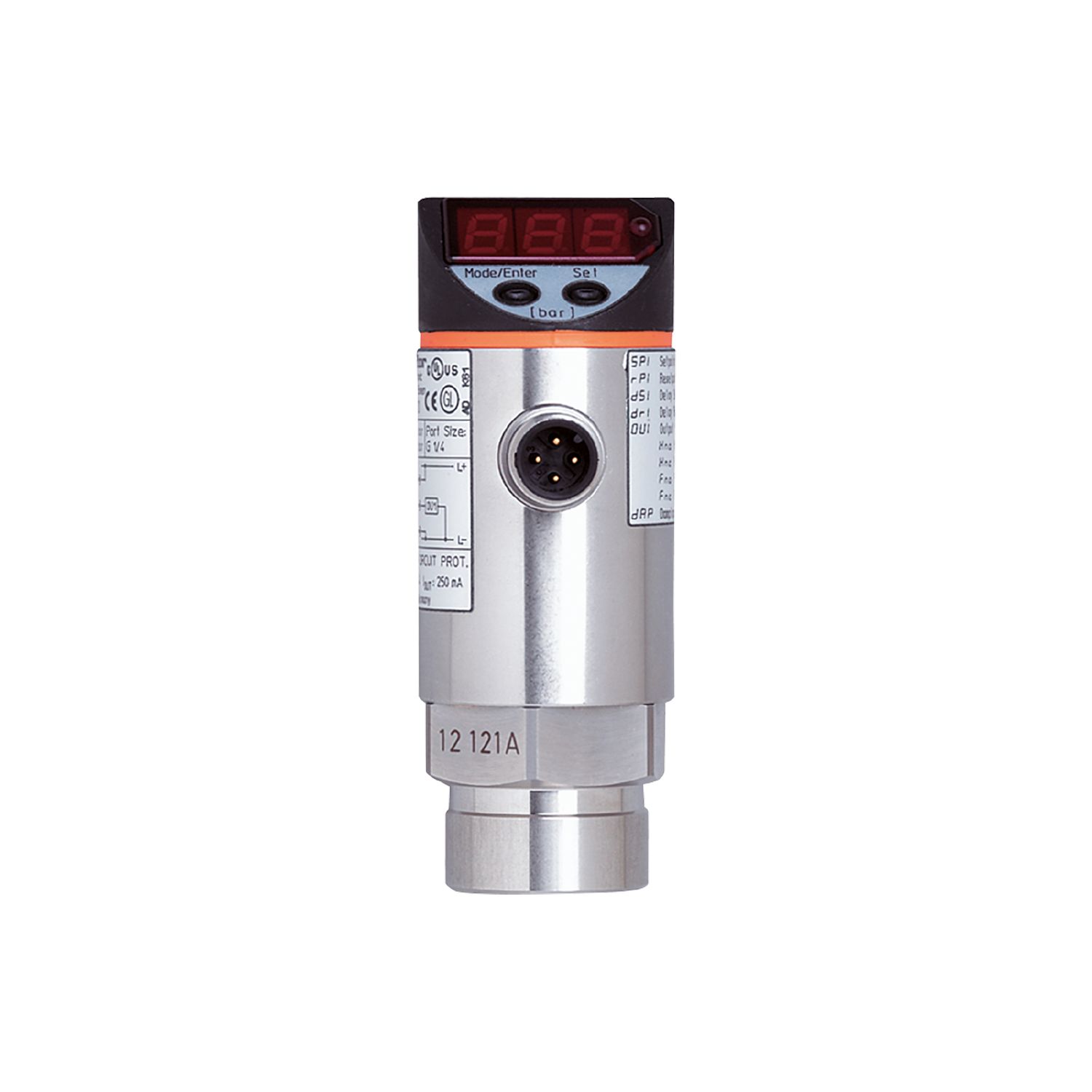

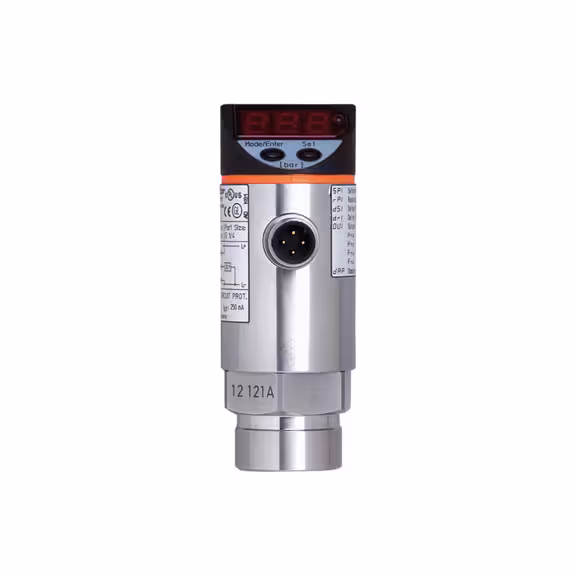

带显示屏的压力传感器

PY9292

PN-100-SBR14-QFRKG/US/ /V

带显示屏的压力传感器

PY9292

PN-100-SBR14-QFRKG/US/ /V

2 个开关输出，可将其中一个配置为诊断输出
高负载保护，长期稳定性
高于 1 亿次压力周期的使用寿命
清晰可见的 4 位 LED 显示
符合 DESINA 规范的诊断输出

停产产品 - 存档登录

替代产品: PN7092 产品比较: PY9292 / PN7092 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

产品特征

输入和输出总数

数字输出数量: 2

测量范围

0...100 bar

0...1450 psi

0...10 MPa

系统接口

螺纹连接 G 1/4 内螺纹

应用

特殊的性能

镀金触点

介质

液体和气体介质

由条件地适用于

当介质是气体，应用范围的压力最大值 25 bar。

介质温度 [°C]

-25...80

爆破压力最小值

650 bar

9400 psi

65 MPa

抗压强度

300 bar

4350 psi

30 Mpa

压力

相对压力

电气数据

工作电压 [V]	18...36 DC; (按照SELV/PELV)
电流损耗 [mA]	< 50
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
过压保护	有; (< 40 V)
开机延迟时间 [s]	0.3
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输出数量: 2

输出

输出数量	2
输出信号	开关信号
电气设计	PNP/NPN
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	250
开关频率DC [Hz]	< 170
短路保护	有
短路保护类型	脉冲

测量/设定范围

测量范围

0...100 bar

0...1450 psi

0...10 MPa

开关点, SP

1...100 bar

20...1450 psi

0.1...10 MPa

复原点, rP

0.5...99.5 bar

10...1440 psi

0.05...9.95 MPa

设定步距

0.5 bar

10 psi

0.05 MPa

精度/偏差

开关点精度 [测量范围值的%]	< ± 0,5
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%]	< ± 0,5; (线性，包括滞后及重复精度 , 符合DIN EN IEC 62828-1的限值设置)
滞后偏差 [测量范围值的%]	< ± 0,25
长时间稳定性 [测量范围值的%]	< ± 0,05; (每6个月)
温度系数零点 [测量范围值的百分比 / 10 K]	0,2; (-20...80 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	0,2; (-20...80 °C)

反应时间

可编程的延迟时间dS, dr [s]	0; 0,2...50

软件/编程

参数设定	迟滞/窗口; 常开/常闭; 输出极性; ON延迟、关断延时; 阻尼; 显示单位

工作条件

环境温度 [°C]	-20...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V

抗冲击

DIN IEC 68-2-27

50 g (11 ms)

抗震

DIN IEC 68-2-6

20 g (10...2000 Hz)

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	259.5
原材料	不锈钢(1.4301/304); 不锈钢(1.4404 / 316L); PC; PBT; PEI; FKM
材料(接液部件)	不锈钢(1.4305/303); 陶瓷; FKM
开关动作寿命	1亿
系统接口	螺纹连接 G 1/4 内螺纹
已集成限制器元件	否(可以改装 )

显示器/操作件

显示

显示单位	3 x LED, 绿色
开关状态	2 x LED, 黄色
功能显示	字母数字显示, 4位数字
测量值	字母数字显示, 4位数字

注释

包装单位	1 件

电气连接

	接插件: 1 x M12; 译码: A; 触头: 镀金的
