- PY9961

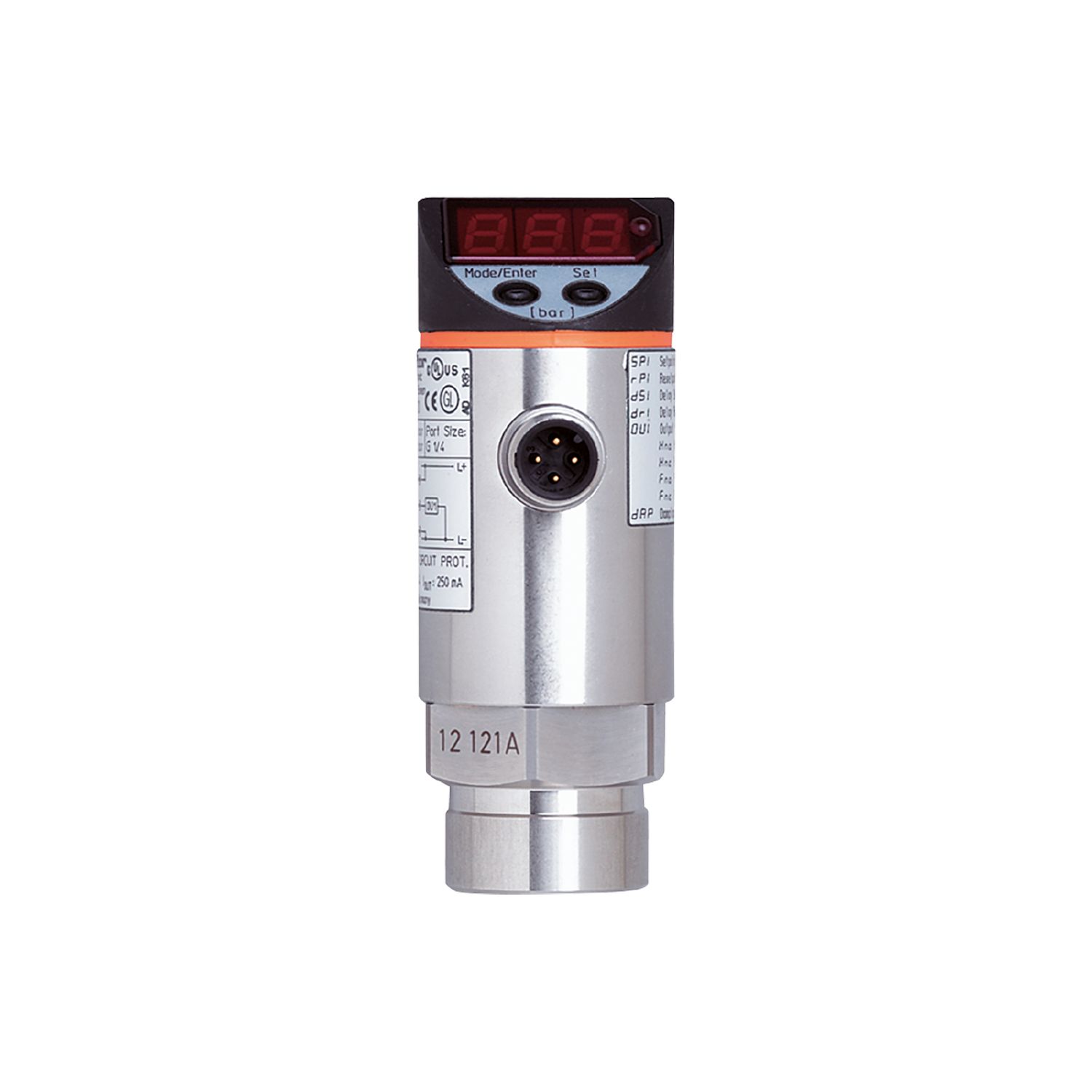

带显示屏的压力传感器
PY9961
PN-250-SBR14-QFPKA/US/ /V
带显示屏的压力传感器
PY9961
PN-250-SBR14-QFPKA/US/ /V
- 2 个开关输出,可将其中一个配置为诊断输出
- 高负载保护,长期稳定性
- 高于 1 亿次压力周期的使用寿命
- 清晰可见的 4 位 LED 显示
- 可选择特定国家的压力单位
产品特征
输入和输出总数 | 数字输出数量: 2 | |||
---|---|---|---|---|
测量范围 |
|
|||
系统接口 | 螺纹连接 G 1/4 内螺纹 |
应用
特殊的性能 | 镀金触点 | |||
---|---|---|---|---|
介质 | 液体和气体介质 | |||
由条件地适用于 | 当介质是气体,应用范围的压力最大值 25 bar。 | |||
介质温度 [°C] | -25...80 | |||
爆破压力最小值 |
|
|||
抗压强度 |
|
|||
压力 | 相对压力 |
电气数据
工作电压公差 [%] | 20 |
---|---|
工作电压 [V] | 24 AC / 18...55 DC |
电流损耗 [mA] | < 50 |
绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
防护等级 | III |
反相保护 | 有 |
过压保护 | 有; (< 60 V DC / < 40 V AC) |
开机延迟时间 [s] | 0.5 |
Watchdog集成看门狗电路 | 有 |
总的输入/输出
输入和输出总数 | 数字输出数量: 2 |
---|
输出
输出数量 | 2 |
---|---|
输出信号 | 开关信号 |
电气设计 | PNP |
数字输出数量 | 2 |
输出功能 | 常开/常闭; (可设定参数) |
开关量输出DC电压降最大值 [V] | 3 |
开关量输出AC电压降最大值 [V] | 3 |
开关量输出AC的持续电流负载 [mA] | 100 |
开关量输出DC的持续电流负载 [mA] | 100 |
开关频率AC [Hz] | < 170 |
开关频率DC [Hz] | < 170 |
短路保护 | 有 |
短路保护类型 | 脉冲 |
测量/设定范围
测量范围 |
|
|||
---|---|---|---|---|
开关点, SP |
|
|||
复原点, rP |
|
|||
设定步距 |
|
精度/偏差
开关点精度 [测量范围值的%] | < ± 0,5 |
---|---|
重复精度 [测量范围值的%] | < ± 0,1; (温度波动< 10 K) |
特征曲线偏差 [测量范围值的%] | < ± 0,25 (BFSL) / < ± 0,5 (LS) |
滞后偏差 [测量范围值的%] | < ± 0,25 |
长时间稳定性 [测量范围值的%] | < ± 0,05; (每6个月) |
温度系数零点 [测量范围值的百分比 / 10 K] | 0,2; (-20...80 °C) |
温度系数量程 [测量范围值的百分比 / 10 K] | 0,2; (-20...80 °C) |
反应时间
可编程的延迟时间dS, dr [s] | 0; 0,2...50 |
---|
工作条件
环境温度 [°C] | -20...80 |
---|---|
存储温度 [°C] | -40...100 |
外壳防护等级 | IP 67 |
认证/测试
EMC电磁兼容 |
|
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
抗冲击 |
|
||||||||||
抗震 |
|
||||||||||
MTTF [年] | 199 | ||||||||||
承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 |
机械技术数据
重量 [g] | 261 |
---|---|
原材料 | 不锈钢(1.4301/304); 不锈钢(1.4404 / 316L); PC; PBT; PEI; FKM; EPDM/X |
材料(接液部件) | 不锈钢(1.4305/303); 陶瓷; FKM |
开关动作寿命 | 1亿 |
系统接口 | 螺纹连接 G 1/4 内螺纹 |
已集成限制器元件 | 否(可以改装 ) |
显示器/操作件
显示 |
|
---|
注释
注释 |
|
||
---|---|---|---|
包装单位 | 1 件 |
电气连接
接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
---|
