PY9970

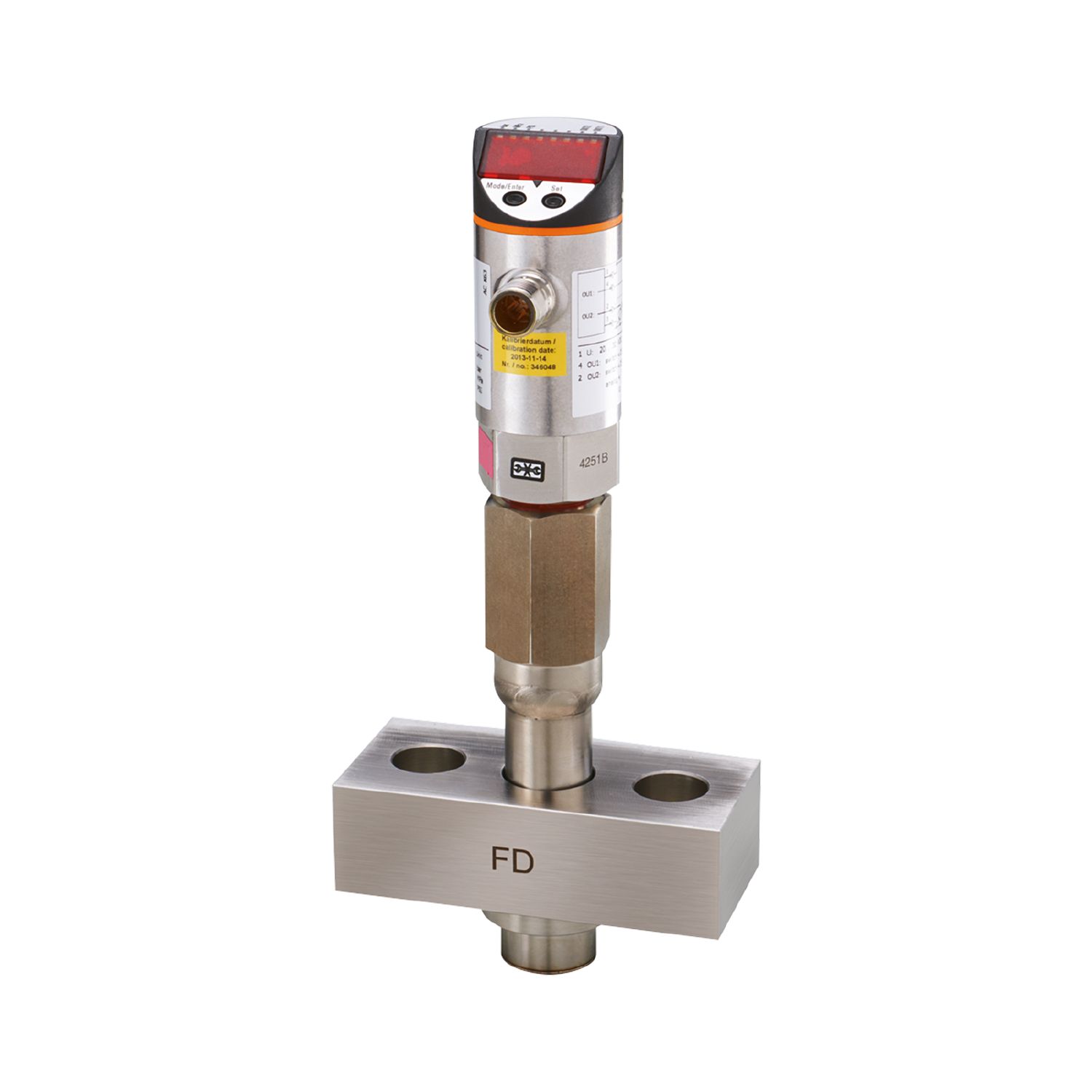

带显示屏的压力传感器

PY9970

PY-400-SDD24-KFPKG/US/ /N

带显示屏的压力传感器

PY9970

PY-400-SDD24-KFPKG/US/ /N

适用于拌匀均化过程
直观友好的操作
警报功能的模拟输出和开关输出
集成的清晰可读显示
高负载保护，长期稳定性

該產品即將/已停產

替代产品: PY9070 产品比较: PY9970 / PY9070 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

产品特征

输入和输出总数

数字输出数量: 2; 模拟输出数量: 1

测量范围

0...400 bar

0...5800 psi

0...40 MPa

系统接口

均质机连接

应用

特殊的性能

镀金触点

应用

可齐平安装，适用于食品饮料行业

由条件地适用于

当介质是气体，应用范围的压力最大值 25 bar。

介质温度 [°C]

-10...140

爆破压力最小值

1000 bar

14500 psi

100 MPa

抗压强度

600 bar

8700 psi

60 Mpa

压力

相对压力

电气数据

工作电压 [V]	20...32 DC; (按照SELV/PELV)
电流损耗 [mA]	< 65
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
开机延迟时间 [s]	0.2
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输出数量: 2; 模拟输出数量: 1

输出

输出数量	2
输出信号	开关信号; 模拟信号; (可配置)
电气设计	PNP/NPN
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	250
开关频率DC [Hz]	< 170
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程 1:4)
负载最大值 [Ω]	(Ub - 10 V) / 20 mA
模拟电压输出 [V]	0...10; (可调整量程 1:4)
负载电阻最小值 [Ω]	2000
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

测量范围

0...400 bar

0...5800 psi

0...40 MPa

开关点, SP

4...400 bar

60...5800 psi

0.4...40 MPa

复原点, rP

2...398 bar

30...5770 psi

0.2...39.8 MPa

测量值起点

0...160 bar

0...2320 psi

0...16 MPa

测量值终点

100...400 bar

1450...5800 psi

10...40 MPa

设定步距

1 bar

10 psi

0.1 MPa

出厂设定

	SP1 = 100 bar	rP1 = 92 bar
	SP2 = 300 bar	rP2 = 292 bar
	ASP = 0 bar	AEP = 400 bar

精度/偏差

开关点精度 [测量范围值的%]	< ± 1,0
重复精度 [测量范围值的%]	< ± 0,25; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%]	< ± 1,0
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,3; (0...80 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,3; (0...80 °C)

反应时间

反应时间 [ms]	< 3
阻尼过程值dAP [s]	0...4
用于模拟量输出的阻尼 (dAA) [s]	0...4
模拟输出响应时间最大值 [ms]	3

软件/编程

参数设定	零点; 测量范围值

工作条件

环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V

抗冲击

DIN IEC 68-2-27

50 g (11 ms)

抗震

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF [年]

173.33

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	1588.5
原材料	不锈钢(1.4301/304); 不锈钢(1.4404 / 316L); PC; PBT; PEI; FKM
材料(接液部件)	特种钢
开关动作寿命	1百万
系统接口	均质机连接

显示器/操作件

显示

显示单位	3 x LED, 绿色
开关状态	2 x LED, 黄色
功能显示	字母数字显示, 4位数字
测量值	字母数字显示, 4位数字

注释

包装单位	1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的
