- 产品分类
- RM3005

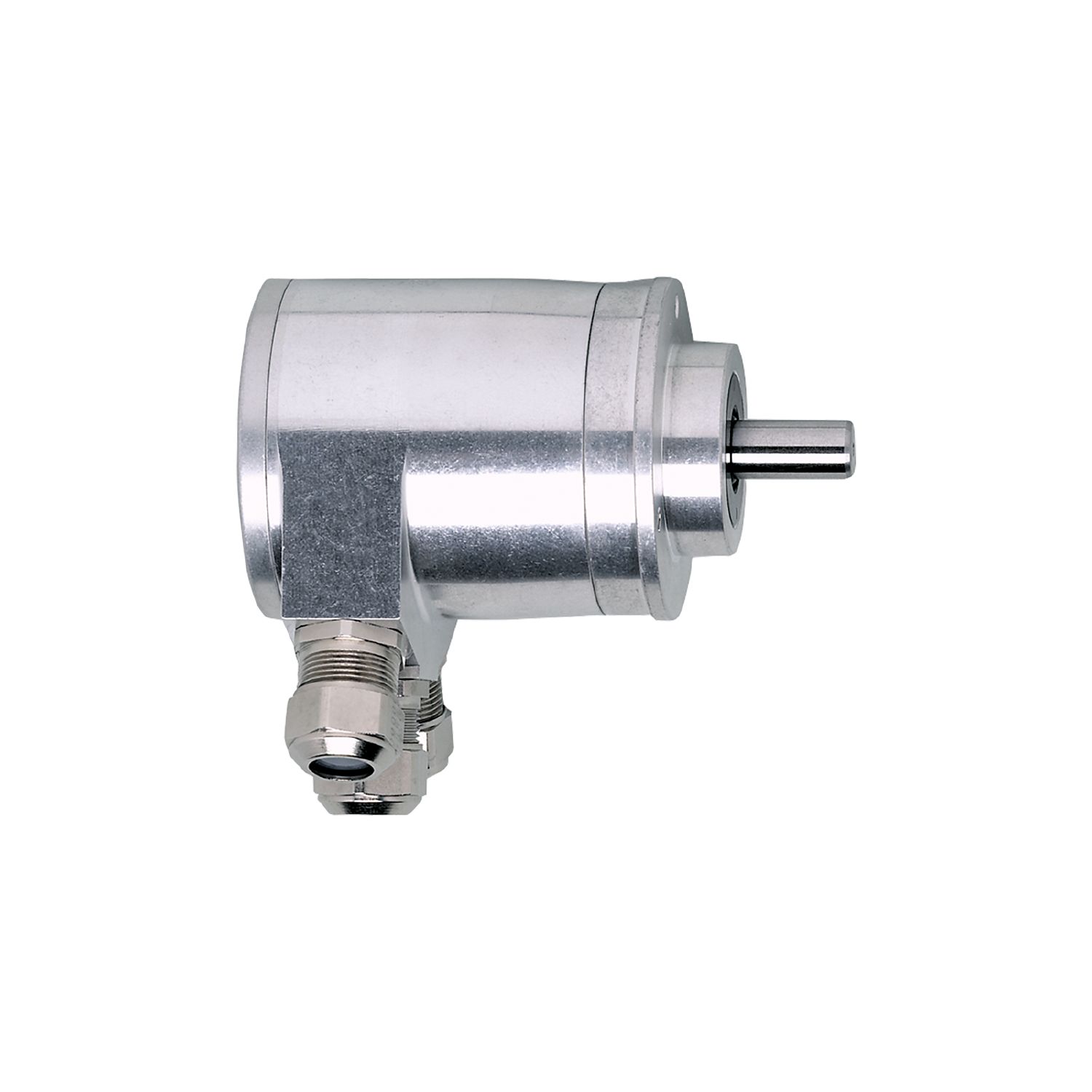

带实心轴的绝对式多圈编码器
RM3005
RMV Profibus
带实心轴的绝对式多圈编码器
RM3005
RMV Profibus
停产产品 - 存档登录
替代产品: RM3007 产品比较: RM3005 / RM3007 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。
产品特征
| 分辨率 | 8192 步距; 4096 圈数; 25 Bit |
|---|---|
| 通信接口 | PROFIBUS DP |
| 轴监控器 | 实心轴 |
| 轴直径 [mm] | 10 |
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | < 150 |
| 旋转电气最大值 [U/min] | 6000 |
输出
| 代码 | 双重代码 |
|---|
测量/设定范围
| 分辨率 | 8192 步距; 4096 圈数; 25 Bit |
|---|
软件/编程
| 参数设定 | 代码值的计数方向; 分辨率; 零点; 限制开关HI和LO; 运动指标; 分离多圈/单圈 |
|---|---|
| 诊断功能 | 报警; 警告; 状态; 编码器数量的序列号 |
| 编址 | 地址选择开关; 0...126 |
接口
| 通信接口 | PROFIBUS DP |
|---|
| 传输标准 | DPV0 Class 2 (EN50170) |
|---|---|
| 传输率 | ...12 Mbit/s |
工作条件
| 环境温度 [°C] | -40...70 |
|---|---|
| 外壳防护等级 | IP 66; (在外壳: IP 67; 在轴: IP 67) |
认证/测试
| 抗冲击 |
|
||
|---|---|---|---|
| 抗震 |
|
机械技术数据
| 重量 [g] | 622 | |
|---|---|---|
| 尺寸 [mm] | Ø 58 / L = 100 | |
| 原材料 | 铝 | |
| 机械最大值 [U/min] | 12000 | |
| 启动扭矩最大值 [Nm] | 1 | |
| 温度扭矩参考 [°C] | 20 | |
| 轴监控器 | 实心轴 | |
| 轴直径 [mm] | 10 | |
| 轴材料 |
|
|
| 轴向轴负载最大值 (轴末端) [N] | 10 | |
| 径向轴负载最大值 (轴末端) [N] | 20 | |
| 固定法兰 | 夹紧法兰 |
电气连接
| 接线端的接线条: ; 电缆长度最大值: 100 m; 400 m (1.5 Mb/s) |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — RM3005-02 — 12.02.2014 —
RM3005 –
RMV Profibus
- 1
- M4 深度 5 mm
电气连接
接线端的接线条: ; 电缆长度最大值: 100 m; 400 m (1.5 Mb/s)
