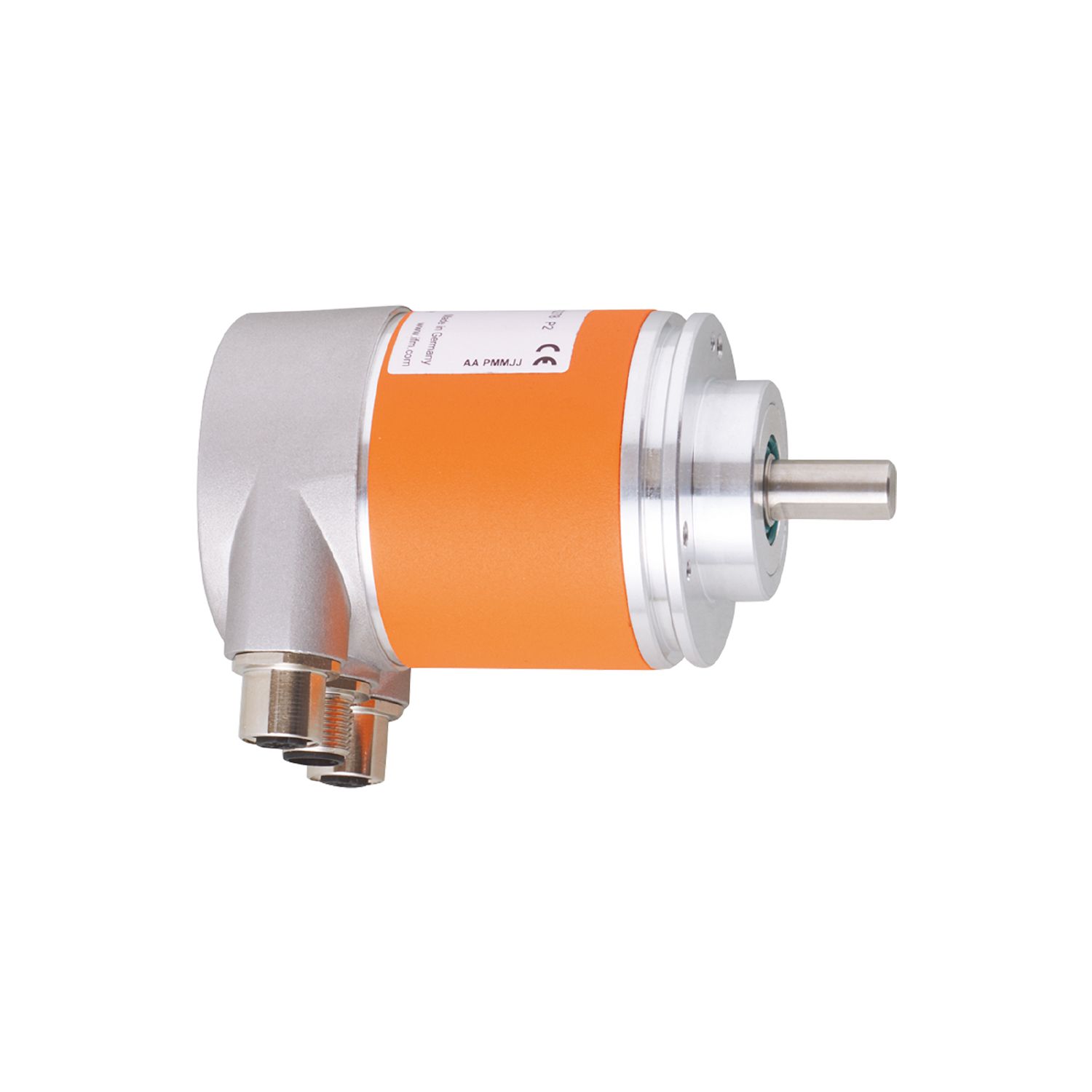

带实心轴的绝对式多圈编码器
RM3011
RMV10FRU41312bPRN
带实心轴的绝对式多圈编码器
RM3011
RMV10FRU41312bPRN
- 用于准确的位置、速度、角度和线性测量
- 通过 PROFINET 接口直接输出值
- 坚固的外壳，适用于严苛的工业环境
- 较高的抗冲击和振动能力
- 简单的布线和编程
产品特征
| 分辨率 | 8192 步距; 4096 圈数; 25 Bit |
|---|---|
| 通信接口 | ProfiNet-IO; PROFINET编码器配置文件V4.2 |
| 轴监控器 | 实心轴 |
| 轴直径 [mm] | 10 |
应用
| 功能原理 | 绝对式 |
|---|---|
| 旋转类型 | 多圈 |
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | 100; ((24 V)) |
| 反相保护 | 有 |
输出
| 短路保护 | 有 |
|---|---|
| 代码 | 二位输出 |
测量/设定范围
| 分辨率 | 8192 步距; 4096 圈数; 25 Bit |
|---|
精度/偏差
| 精确度 [°] | 0.0439 |
|---|
| 精确度 [°] | 0.022 |
|---|
软件/编程
| 参数设定 | 每转分辨率; 总分辨率; 转向; 预设值; 规定速度值; IP地址; MRP; MRPD; 旋转轴 |
|---|---|
| 编址 | 软件 |
接口
| 通信接口 | ProfiNet-IO; PROFINET编码器配置文件V4.2 |
|---|
工作条件
| 环境温度 [°C] | -40...85 |
|---|---|
| 存储温度 [°C] | -40...85 |
| 允许最大的相对空气湿度 [%] | 98; (不允许冷凝) |
| 外壳防护等级 | IP 67; (在外壳: IP 67; 在轴: IP 67) |
认证/测试
| 抗冲击 |
|
||
|---|---|---|---|
| 持续抗冲击性 |
|
||
| 抗震 |
|
||
| MTTF [年] | 95 |
机械技术数据
| 重量 [g] | 558 | |
|---|---|---|
| 尺寸 [mm] | Ø 58 / L = 110 | |
| 原材料 | 铝 | |
| 机械最大值 [U/min] | 3000 | |
| 轴监控器 | 实心轴 | |
| 轴直径 [mm] | 10 | |
| 轴材料 |
|
|
| 轴向轴负载最大值 (轴末端) [N] | 40 | |
| 径向轴负载最大值 (轴末端) [N] | 110 | |
| 固定法兰 | 夹紧法兰 |
电气连接 - Ethernet
| 接插件: 1 x M12; 译码: D |
电气连接 - 电源
| 接插件: 1 x M12; 译码: A |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — RM3011-01 — 12.09.2023 —
RM3011 –
RMV10FRU41312bPRN
- 1
- M3 深度 6 mm
- 2
- M4 深度 6 mm
电气连接 - Ethernet
- 1
- Tx +
- 2
- Rx +
- 3
- Tx -
- 4
- Rx -
接插件: 1 x M12; 译码: D
电气连接 - 电源
- 1
- 10...30 V DC
- 2
- 不接线
- 3
- GND 0 V
- 4
- 不接线
接插件: 1 x M12; 译码: A
