RM6121

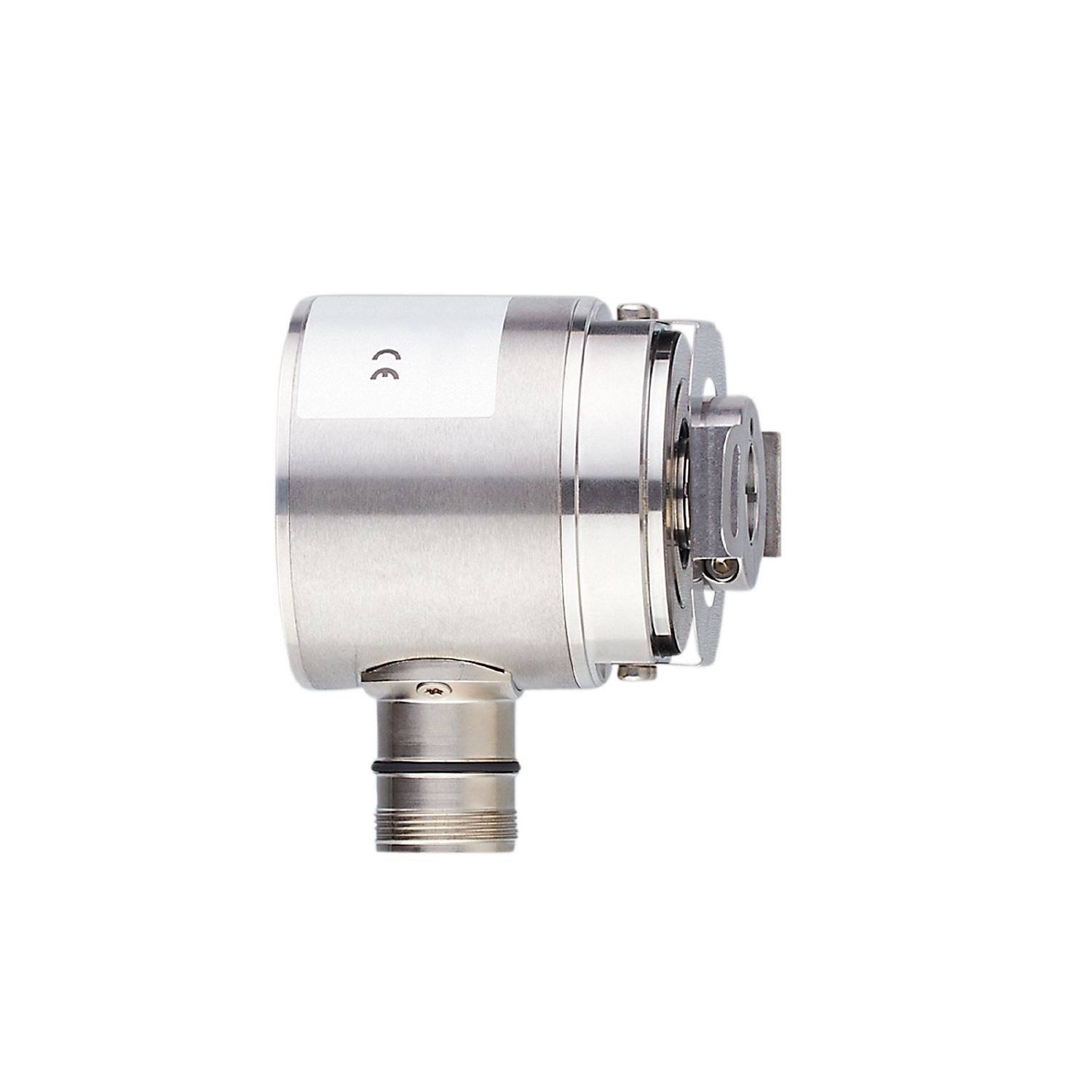

带空心轴的绝对式多圈编码器

Name: RM6121
Brand: ifm
SKU: RM6121
Price: 9155.00 CNY

RM6121

RM-8192-S24/S

带空心轴的绝对式多圈编码器

RM6121

RM-8192-S24/S

用于准确的位置、速度、角度和线性测量
通过 SSI 接口直接输出值
坚固的外壳，适用于严苛的工业环境
较高的抗冲击和振动能力
简单的布线和编程

产品特征

分辨率	8192 分辨率; 8192 步距; 4096 圈数; 25 Bit
通信接口	SSI数据接口
轴监控器	单面开通的空心轴
轴直径 [mm]	15

应用

功能原理	绝对式
旋转类型	多圈

电气数据

工作电压 [V]	4.5...30 DC
反相保护	有

输出

代码	Gray代码; (右转时增加的代码值(从轴向看))
代码信号	时钟输入; TTL(RS422 长线驱动)兼容的信号; 时钟（inv.）从驱动器到RS 422; 同步脉冲输出; 同步串联; TTL兼容信号数据和数据（inv.）

测量/设定范围

分辨率	8192 分辨率; 8192 步距; 4096 圈数; 25 Bit

接口

通信接口	SSI数据接口

工作条件

环境温度 [°C]	-40...85
存储温度 [°C]	-40...85
允许最大的相对空气湿度 [%]	98
外壳防护等级	IP 64

认证/测试

抗冲击

100 g (6 ms)

抗震

20 g (10...2000 Hz)

MTTF [年]

机械技术数据

重量 [g]

774

原材料

特种钢; 法兰: 特种钢

机械最大值 [U/min]

12000

轴监控器

单面开通的空心轴

轴直径 [mm]

轴材料

钢 (1.4104)

轴向轴负载最大值 (轴末端) [N]

径向轴负载最大值 (轴末端) [N]

110

显示器/操作件

显示

电源	LED, 绿色
错误	LED, 红色

图表

脉冲图

1	时钟
2	数据
